Pájecí maska: Typy, otvory, hráze a kontrolní seznam DFM

Mar 08 2026
Zdroj: DiGi-Electronics
Procházet: 485

Pájecí maska je tenká polymerová vrstva na PCB. Pokrývá většinu vnější mědi, ale ponechává čisté otvory pro plošky, testovací body a další pájecí body. To pomáhá snížit oxidaci, pájení mostů a drobné poškození povrchu. Ale nemůže opravit špatné roztoky, špatné otvory šablon, nestabilní přetavení nebo nevhodný povrchový povrch. Tento článek poskytuje podrobné informace o typech pájecích masek, pravidlech a běžných výsledcích.

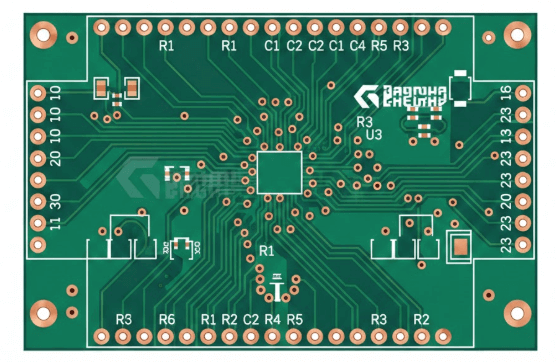

Figure 1. Solder Mask

Přehled pájecí masky

Pájecí maska je tenká ochranná vrstva nanášená na měděné vrstvy desky plošných spojů (PCB). Zakrývá měděné spojky a povrchy, přičemž specifické podložky a spojovací body jsou odkryté pro pájení elektronických součástek.

Jejím hlavním účelem je chránit měď před oxidací, vlhkostí, prachem a fyzickým poškozením. Pomáhá také předcházet náhodným zkratům tím, že izoluje těsně umístěné spoje a kontroluje, kam může cíj během montáže proudit. Bez pájecí masky by se pájení mohlo šířit do nežádoucích oblastí a vytvářet nežádoucí elektrické spojení.

Většina pájecích masek je vyrobena z polymerních materiálů na bázi epoxidu a běžně jsou zelené, i když jsou k dispozici i jiné barvy. Je to nezbytná vrstva v moderní výrobě PCB, která zajišťuje odolnost, spolehlivost a čisté výsledky pájení.

Omezení pájecí masky

Pájecí maska nemůže kompenzovat základní chyby v návrhu nebo procesu. Nemůže opravit špatné rozestupy mezi plochami nebo slabá pravidla rozložení půdorysu, která porušují správné návrhové normy. Také nedokáže vyřešit problémy způsobené nepřesnými otvory šablon, nadměrným nanášením pájecí pasty nebo nestabilními teplotními profily reflu. Navíc, pokud je zvolená povrchová úprava nekompatibilní s volenou metodou montáže nebo dlouhodobými požadavky na spolehlivost, samotná pájecí maska tyto problémy nevyřeší.

Pájecí maska v PCB stackupu

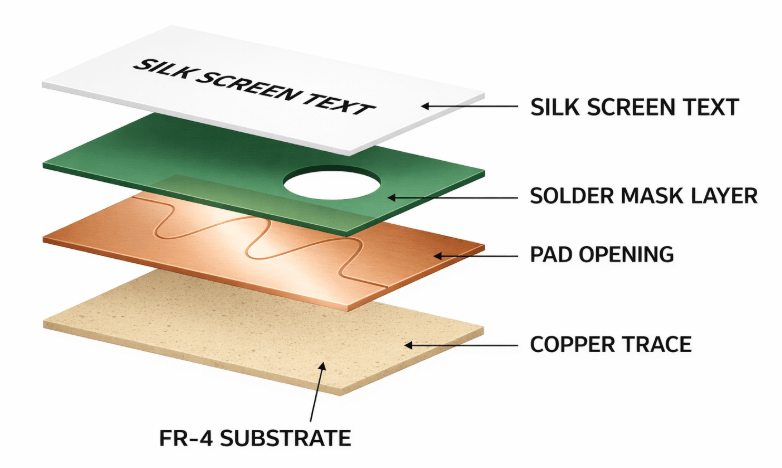

Figure 2. Solder Mask in the PCB Stackup

• Text na sítotisku – Horní tištěná vrstva obsahující štítky komponent, značky polarity, loga a referenční označovače. Nepřenáší elektrické signály. Tato vrstva je vytištěna přes pájecí masku, aby pomohla s montáží, diagnostikou a identifikací.

• Solder Mask Layer – tenká ochranná polymerová vrstva nanesená na měděnou vrstvu. Izoluje měděné stopy, zabraňuje oxidaci a snižuje riziko pájení mostů při montáži. Odhaluje pouze místa, která vyžadují pájení.

• Otvor na ploškách – Přesně definované otvory v pájecí masce, které odhalují měděné podložky pod ní. Tyto otvory umožňují bezpečné připájení komponentů k desce, což zajišťuje správné elektrické a mechanické spojení.

• Měděná stopa – vodivé dráhy, které přenášejí elektrické signály a napájení přes PCB. Pájecí maska chrání tyto spoje před zkraty, korozí a fyzickým poškozením.

• FR-4 substrát – Základní materiál PCB vyrobený z epoxidu vyztuženého skelným vláknem. Zajišťuje konstrukční pevnost a elektrickou izolaci, která podporuje všechny horní vrstvy včetně mědi a pájecí masky.

Hlavní typy pájecích masek

Typ pájecí maskyMetoda aplikaceZobrazovací metodaÚroveň přesnostiTypické použitíVýhodyOmezení
Kapalné fotozobrazovatelné (LPI)Tekutý povlak (sprej nebo závěs)UV expozice přes fotomaskuVelmi vysokéVětšina moderních PCB, jemné SMT konstrukceVysoké rozlišení, vynikající přilnavost, vhodné pro desky s vysokou hustotou, nákladově efektivní pro sériovou výrobuVyžaduje kontrolované zpracovatelské prostředí
Suchá pásková cínová maska (DFSM)Laminovaný suchý filmUV fotozobrazováníVysokéVysoce přesné a speciální PCBJednotná tloušťka, dobrá definice rysů, čisté zpracováníVyšší náklady na materiál, méně běžné při hromadné výrobě
Epoxidový sítotisk (nefotoobrazovatelný)SítotiskŽádné zobrazovací mechanismy (pouze mechanická maska)Střední až nízkýJednoduché, nízkohustotní PCBNízké náklady, jednoduchý procesOmezené rozlišení, není vhodné pro jemné složky
Maska na pájení inkoustové tiskárnyDigitální inkoustová depozicePřímé digitální vzorováníVelmi vysokéPrototypování a výroba s rychlým otočenímNení potřeba žádná fotomaska, flexibilní změny návrhu, minimální odpadPomalejší pro výrobu ve velkém objemu
Odlupovatelná pájecí maskaSítotisk (dočasná vrstva)Žádné zobrazováníNe pro jemné vzoryOchrana proti pájení vlnouSnadné odstranění po pájení, chrání vybrané oblastiNení to trvalé, omezený rozsah použití
Maska na stan (přes Tening)LPI neboli suchý filmUV zobrazováníVysokéOchrana pomocí v vícevrstvých PCBChrání průchody před kontaminací, zlepšuje izolaciNení vhodné pro průchody vyžadující pájení

Proces aplikace pájené masky

Krok 1: Vyčistit a připravit povrch PCB

Panely se čistí, aby se odstranily oxidace, otisky prstů a částice, takže maska spolehlivě drží.

Krok 2: Aplikujte maskovací materiál

Zvolená chemie masky se nanáší jako jednotná mokrá vrstva nebo laminovaná vrstva na veškerou exponovanou měď.

Krok 3: Zobrazit a definovat otvory

U fotoobrazovatelných masek definuje fotonástroj a UV expozice, kde by měla maska zůstat a kde je třeba otevřít podložky.

Krok 4: Vyvolat a smýt zbytečné oblasti

Neexponované nebo přeexponované oblasti jsou odstraněny, čímž se odhalí holé podložky a další designově definované otvory.

Krok 5: Vytvřít masku za účelem ztvrdnutí a spojení

Tepelné a/nebo UV vytvrzování masku uzamkne na místě, čímž jí poskytne chemickou, mechanickou a tepelnou odolnost.

Krok 6: Kontrola registrace a kvality otevření

AOI a vizuální kontroly ověřují, že otvory pro podložky jsou středové, bez zbytků a v rámci rozměrových tolerancí.

Otvory pájených masek a prostor pro plošky

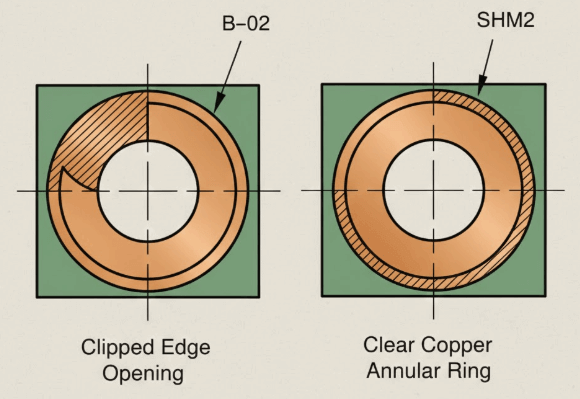

Figure 3. Solder Mask Openings and Pad Clearance

Otvory na pájecí masku jsou vyrobeny o něco větší než měděné podložky. Tato dodatečná velikost, nazývaná mask expanzie, pomáhá zabránit nechtěnému zakrytí mědi, když vrstvy nejsou dokonale zarovnány. Rozsah rozšíření závisí na kapacitě a přeplněnosti palubních tabulí. Pokud je roztažení příliš malé, maska se může plížit po ploštích a snižovat kvalitu toku pájení. Pokud je příliš velká, maskovací hráz mezi ploškami se stává velmi tenkou, což zvyšuje riziko přemostění pájení při těsné vzdálenosti mezi ploškami.

Pájecí maskované hráze a regulace šířky

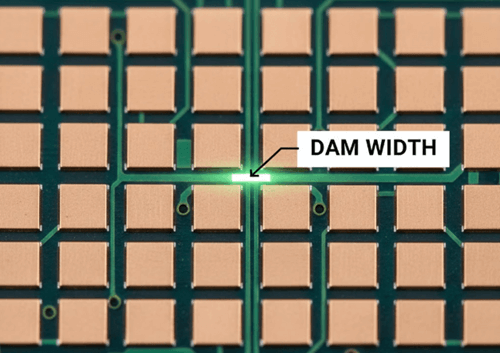

Figure 4. Solder Mask Dams and Width Control

Pájecí masková hráz je úzký pás masky, který se nachází mezi blízkými plochami. U drobných dílů pomáhá pevná hráz udržet pájení na každé plosce a snižuje šanci na přemostění mezi vývody. Pokud se šířka hráze blíží k minimu, může vzniknout tenké štěrbiny, které se mohou během zpracování zvednout nebo zlomit. Volba bezpečné šířky cíle a její kontrola podle konstrukčních pravidel pomáhá udržet přehrady pevné a zároveň ponechat dostatek prostoru kolem každé plošiny.

Pájecí maskou definované a nemaskově definované plosky

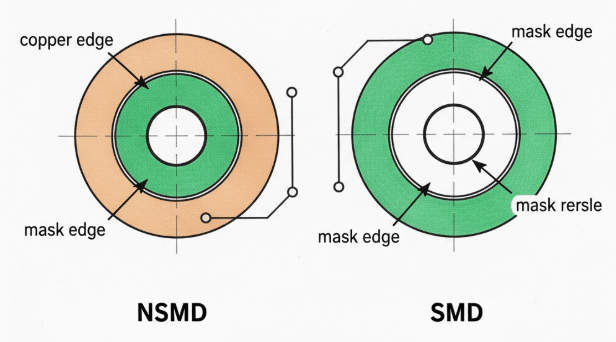

Figure 5. Solder Mask–Defined and Non-Mask–Defined Pads

Povrchově montované plosky se často dělí do dvou stylů: ne-definované pájecí maskou (NSMD) a definované pájecí maskou (SMD). U NSMD plošek sama měděná podložka definuje pájetelnou plochu a maska se stáhne zpět, takže je odkrytý celý okraj podložky. Tento styl je typický pro BGA, QFN a malé pasivní díly, protože měděný tvar je řízen leptáním, které umožňuje konzistentnější pájení spojů. U SMD plošek otvor v pájené masce nastavuje konečnou plochu plochy. Maska mírně překrývá měď a zkracuje odkrytou oblast, což pomáhá regulovat objem pájení a udržet ji blízko těsných prvků v hustých uspořádáních.

Volby barev pájecích masek

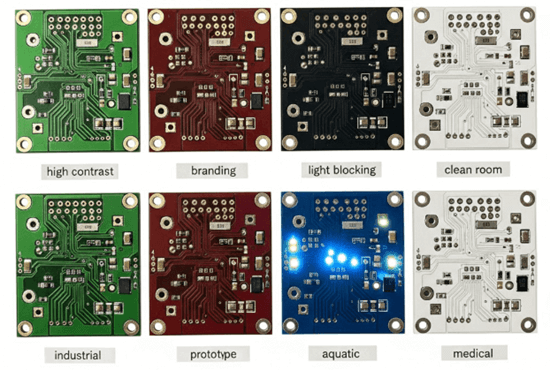

Figure 6. Solder Mask Colour Choices

• Zelená – Průmyslový standard a nejrozšířenější barva pájecích masek. Nabízí vynikající kontrast s bílým sítotiskem, což usnadňuje kontrolu. Zelená je také nejnákladově efektivnější a nejdostupnější možností.

• Černá – Poskytuje elegantní, prémiový vzhled, často používaný v špičkové spotřební elektronice. Nicméně může ztížit kontrolu stop kvůli nižšímu kontrastu.

• Bílá – Běžně se používá v LED a světelných aplikacích, protože dobře odráží světlo. Působí čistě, ale časem se mohou objevit skvrny, škrábance nebo změna barvy.

• Modrá – Oblíbená alternativa k zelené, nabízí dobrý vizuální atrit a slušný kontrast. Často volba pro průmyslové nebo audio plošné spoje.

• Červená – Jasná a výrazná, ideální pro prototypování a zakázkové návrhy. Zajišťuje dobrou viditelnost měděných stop za určitých světelných podmínek.

• Žlutá – Vysoce viditelná barva, která snadno vyniká. Často se používá ve specializovaných konstrukcích, ale může zvýraznit povrchové nedokonalosti.

• Fialová – Často spojována s zakázkovými nebo hobby PCB službami. Vybráno hlavně kvůli značce • a estetické jedinečnosti.

• Matné vs lesklé povrchy – Kromě barvy mohou mít pájecí masky matné nebo lesklé povrchy. Matná barva snižuje oslnění při kontrole, zatímco lesklá zvyšuje vizuální atraktivitu.

Běžné vady pájecích mask

VadaCo uvidíšTypická příčinaPrevence pravidel a poznámek pro rozložení
Chybná registraceOtvory nesedí a část podložky se zakrýváNormální limity zarovnání během zpracováníPoužívejte rozšíření masek odpovídající schopnostem továrny a vyhněte se velmi tenkým maskovacím hrázím.
Otvory/prázdnotyMalé měděné tečky prosvítající skrz maskuŠpinavý povrch nebo nerovný povlakUdržujte měděné plochy čisté a rovnoměrné a vyvarujte se náhlých výškových změn, které by mohly ovlivnit povrchovou úpravu.
Odlupování/delaminaceMaska se zvedá, praská nebo odlupujeSlabé pouto kvůli špatné přípravě nebo nedostatečné léčběUveďte osvědčený proces masky v poznámkách k výrobě a vyhněte se tvrdým přepracováním, které by mohlo masku zvednout.
Maska na polštáříchNa ploše sedí tenká vrstva masky a pájení špatně tečePříliš malé otvory nebo problémy s obrazemNastavte jasná minimální pravidla pro odpočinek a otevírání mašky, aby byly chrániče plně odkryté.

Kontrolní seznam DFM pro pájecí masku

• Pochopení účelu pájecí masky – Pájecí maska chrání měděné stopy před oxidací, zabraňuje pájení mostů a zlepšuje elektrickou izolaci. Vždy navrhovat s ohledem na ochranu a výrobu v hlavě.

• Používejte standardní barvy pro první projekty – Začněte se zelenou pájecí maskou, protože je cenově dostupná, široce podporována a snazší na kontrolu při montáži.

• Dodržujte pravidla návrhu výrobce – Vždy si před finalizací uspořádání stáhněte a aplikujte specifikace rozšíření pájené masky, průchod a minimální šířku přehrady od výrobce PCB.

• Vyhněte se velmi tenkým maskovacím hrázím – Úzké pásky pájené masky mezi pady se mohou během výroby odlupovat nebo selhat. Udržujte dostatečné rozstupy, zejména u jemných komponent.

• Zkontrolujte zarovnání mezi podložkou a maskou – Nesprávné zarovnání mezi měděnými ploskami a otvory masky může odhalit nechtěné měděné nebo částečně kryté podložky, což způsobuje problémy s pájením.

• Buďte opatrní s jemnými komponentami – balíčky QFN, QFP a BGA vyžadují přesné otevírání masek. Zkontrolujte hodnoty rozšíření masek v těchto oblastech.

• Rozhodnout se pro Via stanování brzy – Zvolit, zda mají být vias zakryté (zakryté) nebo exponované. Viditelné vibrace u polštářů mohou cít nasátek a způsobit slabé spoje.

• Provést finální DRC před odesláním – Provést kompletní kontrolu návrhových pravidel (DRC) včetně pravidel pro pájení masky k odhalení úlomků, překryvů nebo chyb v průchodu.

• Pečlivě si prohlédněte soubory Gerber – Vždy zkontrolujte vrstvy pájecí masky v prohlížeči Gerber před odesláním souborů do boardroomu.

• Zvažte montáž a kontrolu – Zvažte, jak technici budou pájet a kontrolovat desku. Dobrý kontrast masky a čisté otvory zlepšují kvalitu montáže.

Volba specifikace pájecí masky

PrioritaDoporučený směr
Jemný nebo hustý SMTPro lepší kontrolu registrace a čistší, konzistentnější otvory zvolte LPI nebo suchou páskovou pájecí masku.
Nejnižší náklady na jednoduchém rozloženíPoužívejte epoxidovou kapickou pájecí masku, pokud velikosti prvků a rozestupy zanechávají pohodlné okraje.
Optické nebo LED deskyVyberte bílou nebo černou pájenou masku na základě odrazivosti, kontrastu štítků a množství světla, které je třeba ovládat.
Přepracování a dlouhodobá spolehlivostDržte se stabilního, osvědčeného maskovacího procesu, silné kontroly vytvrzování a konzervativních pravidel pro rozšiřování a šířku hráze.

Závěr

Dobré výsledky pájení masky přicházejí z výběru správného typu masky a nastavení otvorů, roztažení a šířky hráze, které proces zvládne. Roztažení zabraňuje částečnému zakrytí podložek při posunu vrstev. Příliš malá expanze může masku nechat na ploškách a poškodit průtok pájení, zatímco příliš velké množství může způsobit, že hráze budou příliš tenké a zvyšuje riziko přemostění. NSMD a SMD pady také mění nastavení finální plochy plošiny. Barva a povrchová úprava ovlivňují oslnění, kontrast a to, jak snadno jsou vady viditelné.

Často kladené otázky [FAQ]

Q1. Jak silná je pájecí maska?

Je to tenký povlak a jeho tloušťka se může lišit v různých oblastech. Nerovnoměrná tloušťka může změkčit jemné hrany kolem otvorů a snížit konzistenci u malých prvků.

Q2. Ovlivňuje pájecí maska čitelnost sítotisku?

Ano. Hladší povrch masky pomáhá sítotisku vypadat ostřeji, zatímco hrubší povrch může způsobit, že drobný text bude méně čistý. Povrchové oslnění může také ovlivnit, jak snadno se čte.

Q3. Co je to sval na pájení masky?

Jde o mírnou změnu tvaru masky během zpracování. Může mírně posunout hrany nebo zmenšit velikost otvoru, což je nejdůležitější, když jsou mezery úzké.

Q4. Měly by být měděné lití zakryté, nebo ponechány odkryté?

Zakrývejte je, pokud není nutné vystavení kontaktu. Odkrytá měď je náchylnější k oxidaci a může přitahovat pájku, proto musí být otvory jasně vymezeny.

Q5. Počítá se pájecí maska jako elektrická izolace pro těsné vzdálenosti?

Ne sám o sobě. Vlhkost a zbytky mohou stále způsobovat únik povrchu, takže rozestupy a čistota zůstávají hlavními kontrolami.

Q6. Jaké detaily pájecí masky by měly být napsány v poznámkách k výrobě?

Uveďte typ masky, barvu, povrchovou úpravu, podle preference stanování, minimální cíle přehrady a všechny oblasti, které musí zůstat odkryté nebo neuzavřené.
