Sonotube betonové formy poskytují spolehlivý způsob, jak vytvářet kulaté sloupy, pilíře a základy s konzistentním tvarem a pevností. Jsou široce používány v rezidenční i komerční výstavbě, protože snižují námahu bednění při zachování spolehlivého výkonu.

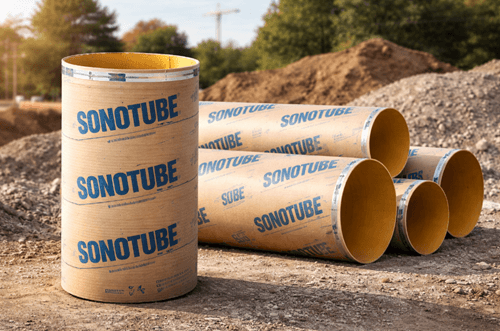

Co je to sonotuba (betonová trubka)?
Sonotube je kulatá betonová trubka používaná k vytváření válcových sloupů, pilířů a základů. Běžně se vyrábí ze spirálovitě navinutého kartonu s vlhkostí odolným povlakem, i když některé verze používají vlákna, plast nebo kompozitní materiály pro větší odolnost. Trubka obsahuje mokrý beton, dokud neztuhne, poté se odstraní, aby vznikl hladký, jednotný kruhový tvar. Ačkoliv je "Sonotube" proprietární obchodní název, tento termín se široce používá k popisu kulatých betonových trubek obecně.
Typy betonových forem Sonotube

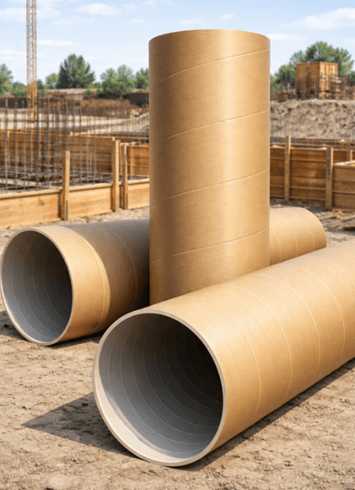

Sonotube bez povrchové úpravy
Používá se tam, kde zůstává beton vystavený. Tyto poskytují hladší povrchy s menším počtem spirálových stop a často obsahují vnitřní povlaky nebo proužkové šňůry pro snadnější odstranění.

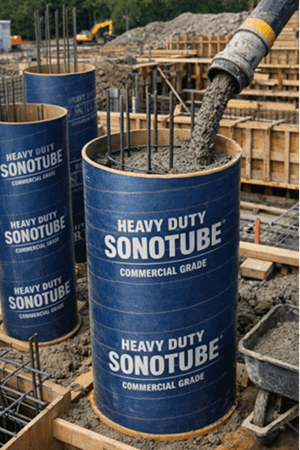

Komerční sonotube
Navrženo pro konstrukční a těžké aplikace. Mají silnější stěny a vyšší pevnost, aby zvládly větší tlak betonu a větší vrstvy lití.

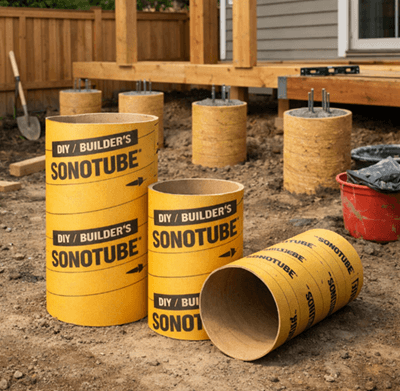

DIY / Stavební sonotube
Lehké a snadno ovladatelné, jsou vhodné pro malé rezidenční projekty, jako jsou základy teras, plotové sloupky a podpěry verandy.

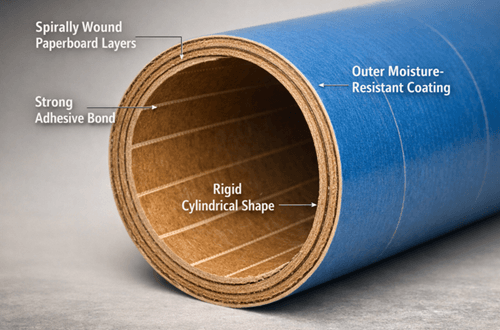

Struktura sonotub
Sonotrubice jsou vyrobeny ze spirálovitě navinutých vrstev kartonu lepených lepidlem, které vytvářejí pevný válcovitý tvar. Tato vrstvená konstrukce rovnoměrně rozkládá tlak a pomáhá trubici odolávat deformaci při lití betonu. Povrch je často ošetřován povlaky pro zlepšení odolnosti proti vlhkosti a uvolňování. Stlačení během výroby zajišťuje konzistentní tloušťku, pevnost a přesnost rozměrů.

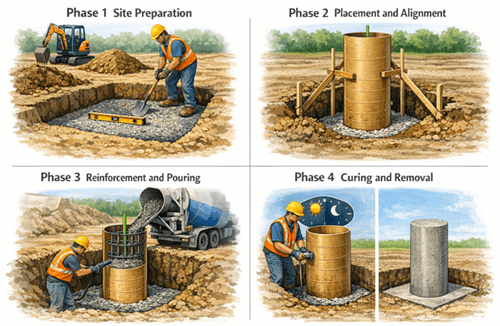

Proces instalace sonotub
Fáze 1: Příprava lokality
Vykopejte do požadované hloubky a připravte pevný, rovný základ. Správná podepření země zabraňuje usazování a zajišťuje stabilitu zatížení.
Fáze 2: Umístění a zarovnání
Umístěte Sonotube vertikálně a zkontrolujte, zda je to svislé. Zasypte a zhutněte půdu kolem základny a použijte výztuhy podle potřeby, aby trubka zůstala stabilní.
Fáze 3: Zpevnění a nalévání
Před litím nainstalujte výztuž (například výztuž). Umístěte beton do kontrolovaných zvedáků, abyste zvládli vnitřní tlak a snížili riziko vyboulení. Použijte vibrace nebo tyče k odstranění vzduchových bublin.
Fáze 4: Vytvrzování a odstranění
Nechte beton ztuhnout, než bednění odstraníte. Počáteční ztuhnutí obvykle nastává během 24–48 hodin, zatímco úplné vytvrzení se vyvíjí postupně (obvykle kolem 28 dnů v závislosti na podmínkách).
Výhody a omezení sonotub
Výhody
• Nákladová efektivita: Sonotube jsou obecně cenově dostupnější než ocelové nebo na míru vyráběné bedlivá, zejména pro projekty vyžadující více sloupů nebo základek.
• Lehké a snadné ovladaní: Jejich nízká hmotnost usnadňuje přepravu, umístění a instalaci, což snižuje pracovní námahu a čas na instalaci.
• Jednoduchá a rychlá instalace: Vyžadují minimální přípravu bednění. Jakmile je místo připraveno, lze trubky rychle umístit a nalít, což umožňuje instalaci více jednotek najednou.
• Snadné odstranění a likvidace: Formy lze po vytvrzení snadno řezat a odstraňovat. Materiály na bázi papíru jsou často snazší na manipulaci a likvidaci než pevné formy systémů.
Omezení
• Omezená znovupoužitelnost: Většina sonotub je navržena pro jednorázové použití, což je činí méně vhodnými pro projekty s opakovanými potřebami bednění.
• Citlivost na vlhkost: Standardní kartonové trubky se mohou oslabit nebo deformovat, pokud jsou před naléváním vystaveny vodě. Správné skladování a ochrana jsou nezbytné.
• Tlaková omezení: Vysoké přelití nebo nadměrný hydrostatický tlak mohou způsobit vyboulení nebo selhání, pokud trubka není určena pro danou zátěž.
• Omezeno na kruhové tvary: Sonotube jsou vhodné pouze pro kulaté tvary. Jiné geometrie vyžadují odlišné bednecké systémy.
• Variabilita povrchové úpravy: Standardní trubky mohou zanechat viditelné spoje nebo spirálové stopy, které nemusí splňovat architektonické požadavky na povrchovou úpravu bez dodatečné úpravy.
• Závislost na instalaci: Správné zarovnání, výztuhy a podpora základny jsou důležité. Špatné nastavení může vést k nesouladu nebo konstrukčním problémům.

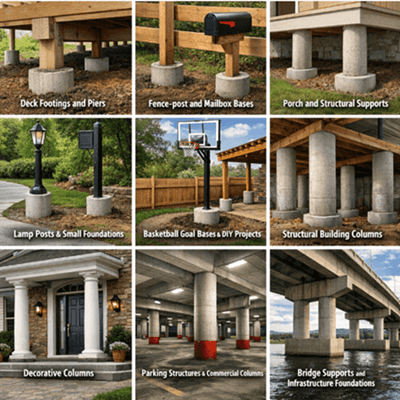

Použití betonových forem Sonotube
• Základy a pilíře paluby – zajišťují stabilní podmořskou oporu a přenášejí zatížení do země
• Základy plotových sloupků a poštovních schránek – vytvořte čisté, odolné základy, které udržují sloupky v zarovnané rovině
• Podpěry verandy a nosné konstrukce – používané pro kulaté pilíře pod malými stavbami
• Lampy a malé základy – vhodné pro světelné sloupy, cedule a podobné instalace
• Konstrukční stavební sloupy – používané pro nosné kulaté sloupy v rezidenčních a lehkých komerčních pracích
• Dekorativní sloupy – aplikované do vstupních prostor a portiků, kde záleží na vzhledu
• Parkovací konstrukce a komerční sloupy – používané pro jednotné, opakující se tvarování sloupů
• Podpěry mostů a základy infrastruktury – aplikované při stavebních pracích na pilířích a hlubokých základech

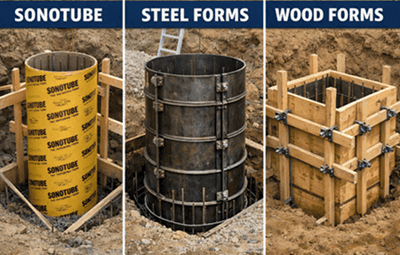

Sonotube vs. jiné metody betonových tvarů
| Aspekt | Sonotube | Ocelové formy |
|---|---|---|
| Typ materiálu | Kartonová nebo kompozitní trubice | Ocelové panely nebo formy |
| Schopnost tvaru | Pouze kruhová | Většinou obdélníkové nebo zakázkové formy |
| Síla | Střední (závisí na ročníku) | Velmi vysoké |
| Váha | Lehká | Velmi těžký |
| Znovupoužitelnost | Jednorázové nebo omezené opětovné použití | Vysoce znovupoužitelné |
| Rychlost instalace | Rychle a jednoduše | Pomalejší, vyžaduje nastavení |
| Pracovní požadavek | Nízké | Vysoké (často potřebné vybavení) |
| Nákladová úroveň | Nízké | Vysoké |
| Kvalita povrchové úpravy | Střední až hladké (závisí na typu) | Velmi plynulé a přesné |
| Nejlepší případ použití | Základy, pilíře, kulaté sloupy | Velkoplošné konstrukční práce |
Technické specifikace pro výběr sonotubu
| Specifikace | Podrobnosti | Praktické úvahy |
|---|---|---|
| Rozsah průměru | Běžné velikosti se pohybují od 6 in (150 mm) do 36 in (900 mm) nebo více | Vyberte podle požadavků na zatížení, velikosti sloupce a konstrukčních specifikací |
| Možnosti délky | Obvykle jsou dostupné ve standardních délkách (např. 4 ft, 8 ft, 12 ft) | Delší trubky mohou vyžadovat řezání nebo prodloužení v závislosti na hloubce |
| Tloušťka / pevnost stěny | Liší se podle typu (standardní vs komerční třída) | Pro vyšší lití a vyšší tlak betonu jsou potřeba silnější stěny |
| Maximální výška nalévání | Omezeno pevností a průměrem trubice | Překročení povolené výšky zvyšuje riziko vyboulení nebo selhání |
| Tlaková kapacita betonu | Záleží na průměru, tloušťce stěny a rychlosti nalévání | Větší průměry a rychlé přelévání vytvářejí vyšší vnitřní tlak |
| Typ materiálu | Karton (standardní), vyztužený vlákny, plastem vyložený nebo kompozitní | Materiály vyšší kvality fungují lépe v mokrých nebo náročných podmínkách |
| Odolnost vůči vlhkosti | Povrchové úpravy nebo úpravy zlepšují odolnost | Nezbytné pro venkovní použití nebo mokré podmínky |
| Kvalita povrchové úpravy | Standardní (viditelné spirálové linie) vs bez povrchové úpravy (hladká vnitřní vložka) | Vyberte podle toho, zda beton zůstane odkrytý |
| Metoda odstraňování | Ruční stříhání, odlepovací vrstvy nebo systémy s proužkovým šňůrou | Snadnější odstraňování snižuje poškození práce a povrchu |
| Požadavky na úložiště | Musí být skladován suchý, vyvýšený a chráněný před poškozením | Špatné úložiště může oslabit trubku a ovlivnit výkon |
Průvodce výběrem správné sonotuby
| Výběrový faktor | Co zvážit | Doporučení |
|---|---|---|
| Požadavky na zatížení | Váha, kterou musí sloup nebo pata nést | Používejte větší průměry a silnější stěny pro vyšší zatížení |
| Výška sloupu / Hloubka | Celková výška přelití nebo vložení | Vyberte trubky určené pro požadovanou výšku nalévání |
| Půdní a základní podmínky | Stabilita a nosnost země | Zajištění správného návrhu základů a přípravy základů |
| Podmínky expozice | Vnitřní vs. venkovní prostředí, suché vs. vlhké prostředí | Vyberte vlhkosti odolné nebo potažené trubice pro vlhké podmínky |
| Požadavky na dokončení | Zda betonový povrch zůstane viditelný | Použijte trubky bez povrchové úpravy pro odkryté architektonické sloupy |
| Měřítko projektu | Jednorázové vs. opakované použití | Standardní trubice pro menší práce; zvažte alternativy pro opakované použití |
| Řízení instalace | Schopnost správně vyztužit, zarovnat a nalévat | Používejte silnější trubice tam, kde je kontrola nad místem omezená |
Běžné chyby při používání sonotub

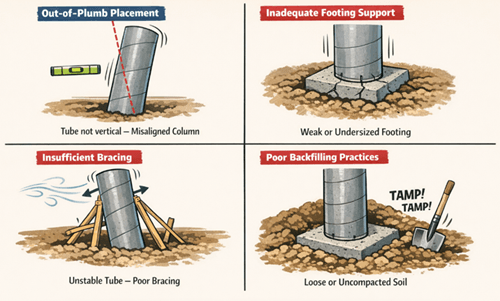

Chyby v nastavení a zarovnání
• Umístění mimo svislost: Pokud trubka není vertikální, hotový sloup bude nesprávně zarovnán. Vždy kontrolujte svislý směr při nakládání a před naléváním.
• Nedostatečná podpora základu: Slabá nebo poddimenzovaná základna může způsobit usazování nebo nerovnoměrné rozložení zatížení. Základka musí odpovídat konstrukčnímu zatížení a velikosti sloupu.
• Nedostatečné zpevnění: Nestabilní trubky se mohou posunout kvůli větru nebo tlaku betonu. Používejte správné vzpěry, abyste udrželi pozici po celou dobu nalévání.
• Špatné postupy zasypávání půdy: Volná nebo nerovná půda může umožnit pohyb. Doplňujte vrstvy a zhutňujte pro lepší stabilitu.

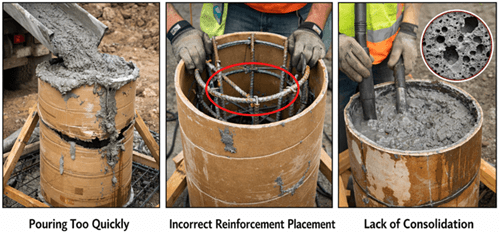

Chyby při nalévání a posilování
• Příliš rychlé nalévání: Rychlé nalévání zvyšuje vnitřní tlak, což může vést k vyklenutí nebo prasknutí. Umístěte beton do kontrolovaných výtahů.
• Nesprávné umístění výztuže: Nesprávně umístěné nebo nezajištěné výztužné výztuže snižují pevnost konstrukce. Před naléváním se ujistěte o správné umístění.
• Nedostatek konsolidace: Pokud beton není správně zpevněn, mohou vznikat vzduchové kapsy a dutiny. Použijte vibrace nebo rodding ke zlepšení hustoty a kvality povrchové úpravy.

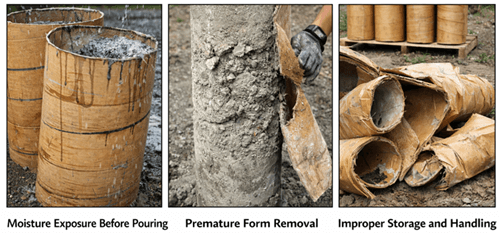

Chyby při manipulaci s materiálem a časování
• Vystavení vlhkosti před naléváním: Mokré nebo oslabené trubky se mohou deformovat nebo selhat pod zatížením. Skladujte materiály v suchém, chráněném prostoru.
• Předčasné odstranění formy: Příliš brzké odstranění trubice může poškodit povrch nebo oslabit pevnost. Dodržujte správné časové plány vytvrzování.
• Nesprávné skladování a manipulace: Ohnuté, rozmačkané nebo poškozené trubky mohou ztratit tvar a pevnost. Skladujte ze země a zacházejte s nimi opatrně, abyste zachovali integritu.
Závěr
Sonotube betonové formy zůstávají praktickým řešením pro tvorbu kulatých sloupů a základů s konzistentním tvarem a výkonností. Jejich snadná ovládatelnost, nákladová efektivita a přizpůsobivost je činí vhodnými pro širokou škálu aplikací. Při správném výběru a instalaci poskytují spolehlivé výsledky a zároveň minimalizují běžné problémy spojené s nastavením, tlakem a manipulací s materiálem. Pochopení jejich specifikací a omezení podporuje lepší rozhodování a konzistentnější výsledky ve stavebních projektech.
Často kladené otázky [FAQ]
Jak hluboká by měla být základka Sonotube pro správnou oporu?
Požadovaná hloubka závisí na požadavcích na zatížení, půdních podmínkách a místních stavebních předpisech. Ve většině případů musí základy Sonotube sahat pod hranici mrazu (v chladnějších oblastech) nebo dosáhnout stabilní, nedotčené půdy. Pro konstrukční aplikace by hloubka a průměr měly vždy odpovídat inženýrským specifikacím.
Lze Sonotube nechat v zemi po zalití betonu?
Ano, sonotuby lze nechat na místě, zejména pro aplikace pod povrchem terénu. U odkrytých částí se však doporučuje odstranit bednění, aby se dosáhlo čistšího povrchu a zabránilo se dlouhodobému poškození materiálu způsobenému vlhkostí nebo vlivem prostředí.
Jakou velikost Sonotube bych měl použít pro betonový sloup nebo základku?
Správná velikost závisí na konstrukčním zatížení, výšce sloupu a nosnosti půdy. Malé projekty jako plotové sloupky mohou používat průměry 6–12 palců, zatímco konstrukční sloupy často vyžadují větší velikosti. Vždy dodržujte návrhové výpočty nebo místní požadavky předpisů pro přesné velikosti.
Vyžadují Sonotube štěrkovou základnu nebo podložku pro podstavení?
Ano, často se doporučuje zhutněný štěrkový podklad nebo betonová podložka. Zlepšuje odvodnění, poskytuje stabilní základ a pomáhá rovnoměrně rozložit zatížení. To snižuje riziko usazení, posunu nebo nerovnoměrného zarovnání sloupu v průběhu času
Jak zabránit vyboulení Sonotub při zalévání betonu?
Aby se zabránilo vyklenutí, nalévejte beton v kontrolovaných zvedácích místo najednou, používejte správné výztuhy a ujistěte se, že trubka je dimenzována na výšku lití. Dostatečná konsolidace a zabránění nadměrným vibracím také pomáhá udržet tvar trubice během procesu.
