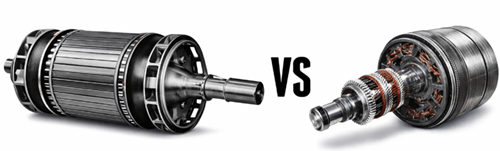

Výkon indukčního motoru silně závisí na konstrukci rotoru. Tento článek porovnává dva hlavní typy – klec pro veverky a rotory s posuvným kroužkem (navinuté) tím, že vysvětluje, jak jsou vyrobeny, jak vytvářejí točivý moment indukcí a jak odpor rotoru ovlivňuje chování a zrychlení při skluzu točivého momentu. Také uvidíte jasné rozdíly v metodách startování, potřebách údržby, ceně a typických aplikacích.

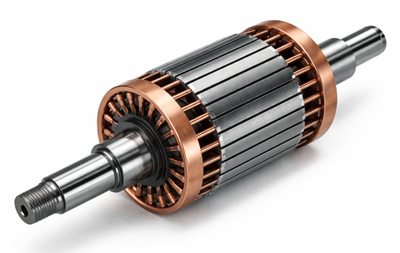

Přehled rotoru klece pro veverky
Nejběžnější rotor asynchrového motoru je rotor klece pro veverky, pojmenovaný podle svého tvaru připomínajícího klec. Má laminované ocelové jádro s hliníkovými nebo měděnými tyčemi umístěnými v podélných drážkách. Tyče jsou trvale zkratovány koncovými kroužky na obou koncích, čímž vzniká uzavřená vodivá smyčka.

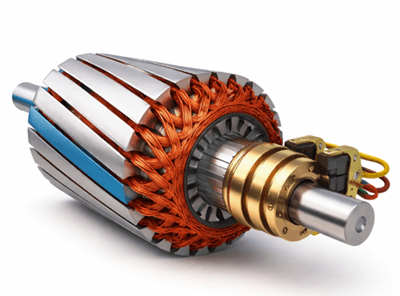

Co je to rotor s posuvným kroužkem (navinutý)?
Rotor s posuvným kroužkem (vinutý) je rotor indukčního motoru, který používá třífázové vinutí místo pevných rotorových tyčí. Konce vinutí jsou spojeny s posuvnými kroužky na hřídeli rotoru, přičemž uhlíkové kartáče poskytují elektrický kontakt, což umožňuje připojení obvodu rotoru k externím součástkám.
Konstrukce klece pro veverky a rotorů s posuvným kroužkem
Jak klecové i posuvné rotory používají laminované ocelové jádro ke snížení ztrát a podpoře magnetické dráhy, ale liší se uspořádáním vodičů rotoru a tím, jak (nebo zda jestli) lze k obvodu rotoru přistupovat zvenčí motoru.

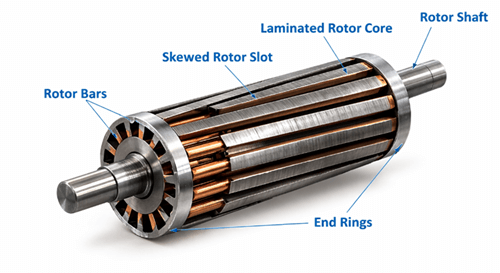

Konstrukce rotoru klece pro veverky
Rotor klece pro veverky je postaven kolem laminovaného válcového jádra s vodivými tyčemi zasazenými do štěrbin podél délky. Tyto tyče jsou trvale spojeny koncovými kroužky na obou koncích, čímž vzniká uzavřený, zkratovaný obvod uvnitř rotoru. Protože je obvod uvnitř rotoru utěsněn, nejsou zde žádné posuvné kroužky, kartáče ani vnější elektrické spojení, což činí konstrukci jednoduchou a mechanicky robustní.

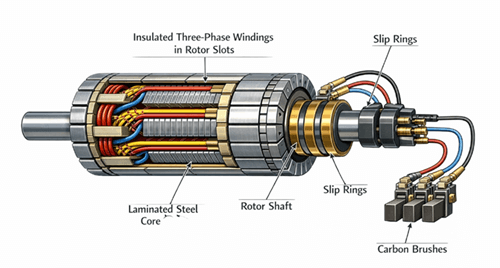

Konstrukce rotoru s posuvným kroužkem
Rotor s posuvným kroužkem (vinutý) také používá laminované jádro, ale místo pevných tyčí obsahuje třífázové izolované vinutí rotoru umístěné v drážkách rotoru. Konce tohoto vinutí jsou vytaženy do tří skluzných kroužků namontovaných na hřídeli rotoru. Uhlíkové kartáče tlačí na tyto skluzné kroužky, aby zajistily elektrický kontakt mezi rotujícím rotorem a stacionárním vnějším obvodem. Tento design umožňuje přístup k vinutí rotoru, což umožňuje připojení vnějšího odporu v případě potřeby pro start nebo řízení.
Princip fungování rotorů klece pro veverky a skluzového kroužku
Jak veverčí klec, tak rotory s posuvným kroužkem fungují na základě elektromagnetické indukce. Když je na vinutí statoru přivedeno střídavé napětí, stator vytváří rotující magnetické pole. Toto rotující pole prochází kolem vodičů rotoru a indukuje v nich proud. Indukovaný proud rotoru vytváří vlastní magnetické pole a interakce mezi polem statoru a polem rotoru vytváří točivý moment, který způsobuje otáčení rotoru.
Klíčový rozdíl spočívá v tom, jak proudí indukovaný rotorový proud:
• Rotor klece pro veverky: Proud proudí skrz rotorové tyče, které jsou trvale zkratovány koncovými kroužky, čímž vzniká uzavřená smyčka uvnitř rotoru.
• Rotor s posuvným kroužkem: Proud prochází třífázovým vinutím rotoru připojeným k posuvným kroužkům, což umožňuje přidání vnějšího odporu do obvodu rotoru (zejména při startování).
Srovnání mezi klecí pro veverky a rotory s posuvným kroužkem
| Funkce | Rotor klece pro veverky | Rotor s posuvným kroužkem |
|---|---|---|
| Konstrukce | Rotorové tyče a koncové kroužky | Vinutí rotoru připojená k posuvným kroužkům |
| Obvod rotoru | Trvale zkrat | Vnější odpor lze přidat |
| Rozjezdový točivý moment | Střední | Vysoké |
| Řízení rychlosti | Limited | Lepší možné řízení rychlosti |
| Začínající současnost | Vyšší | Nižší |
| Efektivita | Vyšší při běžném provozu | Nižší kvůli ztrátám odporu |
| Údržba | Minimal | Vyžaduje údržbu kartáčů a skluzných kroužků |
| Cena | Nižší | Vyšší kvůli dalším komponentám |
| Běžné aplikace | Čerpadla, ventilátory, kompresory | Jeřáby, výtahy, výtahy |
Odpor rotoru, chování točivého momentu a skluzu a řízení zrychlení
Odpor rotoru se formuje, kde na skluzové křivce nastává maximální točivý moment a jak hladce motor zrychluje pod zátěží.

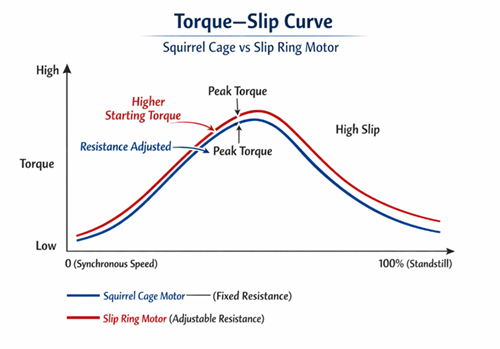

Chování točivého momentu a skluzu
V indukčním motoru se točivý moment mění se skluzem. Odpor rotoru ovlivňuje především smyk, při kterém dochází k maximálnímu točivému momentu:
• Vyšší odpor rotoru posouvá bod maximálního točivého momentu na vyšší skluz (blíže k zastavení). To znamená, že při nízkých otáčkách je k dispozici silný točivý moment, což pomáhá motoru "projít startovními podmínkami" při těžkém zatížení.
• Nižší odpor rotoru posouvá bod maximálního točivého momentu na nižší skluz (blíže k jmenovité rychlosti). To podporuje efektivní provoz, jakmile motor běží blízko své normální rychlosti.
Motor klece pro veverky
Protože odpor rotoru je zabudovan v konstrukci rotorové tyče a nelze jej měnit, křivka točivého momentu a skluzu motoru je v podstatě pevná. Výkon akcelerace závisí na tom, jak dobře vestavěná křivka odpovídá zatížení:
• Pokud točivý moment zátěže rychle roste s rychlostí, může být zrychlení pomalejší, protože motor nemůže posunout svou oblast maximálního točivého momentu směrem ke stoje.
• Motor spoléhá na svůj vnitřní design (tvar/materiál tyče, v některých konstrukcích efekty hluboké tyče nebo dvojité klece), aby vyvážil rozjezdový výkon a efektivitu provozu.
Motor s posuvným kroužkem
U rotoru s posuvným kroužkem lze při zahájení přetváření křivky točivého momentu a skluzu vložit do obvodu vnější odpor:
• Zvýšený odpor posouvá maximální točivý moment k vyššímu skluzu, což dává silný točivý moment při nízkých rychlostech.
• Snížením odporu při zvyšování rychlosti si motor udržuje užitečný točivý moment v celém rozsahu zrychlení, čímž se vydává slabým oblastem, které mohou způsobit pomalé starty nebo zhasnutí.
• Po dosažení jmenovitých otáček se vnější odpor sníží nebo odstraní, takže motor se vrátí do stavu s nižším odporem pro normální provoz a lepší účinnost.
Toto nastavitelné tvarování točivého momentu a skluzu je důvodem, proč jsou motory s posuvným kroužkem preferovány pro zatížení s vysokou setrvačností nebo při těžkém startu: dokážou zajistit kontrolovanější nárůst otáček, snížit poklesy točivého momentu při rozběhu a zajistit plynulejší zrychlení za náročných mechanických podmínek.
Počáteční metody klece pro veverky a rotorů s posuvným kroužkem
Startovací metody se liší, protože rotory klece ve tvaru veverky mají pevný obvod rotoru, zatímco rotory s posuvným kroužkem umožňují řízení obvodu rotoru.
Startování motoru klece pro veverky
Protože odpor rotoru motoru klece pro veverky je pevný a nelze jej nastavit, musí být startovací proces řízen ze statorové strany. K řízení vysokého náběhového proudu, který vzniká při startu, se běžně používá několik startovacích metod.
• Metoda Direct-On-Line (DOL) připojuje motor přímo k plnému napájení, čímž produkuje nejvyšší počáteční proud, ale zároveň poskytuje jednoduché a levné řešení.
• Metoda Star–Delta spustí motor se sníženým napětím, aby se omezil náběhový proud, a poté přejde na plné napětí pro normální provoz.
• Měkký startér pomalu zvyšuje napětí statoru při startu, což umožňuje plynulejší zrychlení a snižuje mechanické zatížení motoru a poháněného zařízení.
• Nejpokročilejší metodou je Variable Frequency Drive (VFD), který řídí jak napájecí frekvenci, tak napětí, aby zajistil přesnou kontrolu startovacího proudu, točivého momentu a otáček.
Tyto startovací techniky se používají především k omezení startovacího proudu a minimalizaci mechanického zatížení při startu motoru.
Startování motoru s posuvným kroužkem
Motor obvykle startuje s vnějším odporem vloženým do obvodu rotoru přes skluzné kroužky. S rostoucí rychlostí se odpor snižuje, aby se udržel silný točivý moment s řízeným proudem. Při téměř jmenovitých otáčkách je obvod rotoru obvykle zkratován pro běžný provoz. Tento přístup zajišťuje vysoký startovací moment a plynulé zrychlení.
Použití klece pro veverky a rotorů s posuvným kroužkem

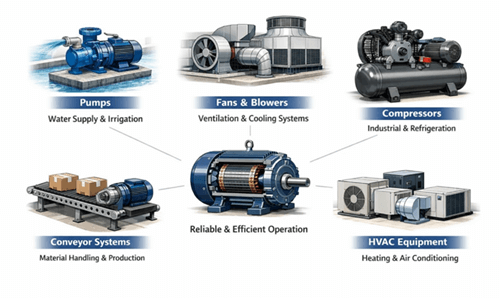

Motory klecí pro veverky
• Čerpadla – Motory klec pro veverky se široce používají v vodovodních systémech, zavlažovacích čerpadlách a průmyslové manipulaci s kapalinami, protože zajišťují spolehlivý nepřetržitý provoz a vyžadují minimální údržbu.
• Ventilátory a ventilátory – Tyto motory jsou ideální pro ventilační systémy, chladicí věže a zařízení pro cirkulaci vzduchu, kde je vyžadována stálá rychlost a dlouhá provozní doba.
• Kompresory – Mnoho průmyslových a chladicích kompresorů používá motory s veverčím klecem díky jejich robustní konstrukci a schopnosti efektivně pracovat při stálém zatížení.
• Dopravníkové systémy – Dopravníkové pásy v továrnách, skladech a výrobních linkách běžně používají motory klec pro veverky, protože nabízejí spolehlivý výkon pro kontinuální přepravu materiálu.
• HVAC zařízení – Systémy vytápění, větrání a klimatizace spoléhají na motory klec pro veverky, které pohánějí ventilátory, čerpadla a vzduchotechnické jednotky, kde je tichý, efektivní a spolehlivý provoz nezbytný.

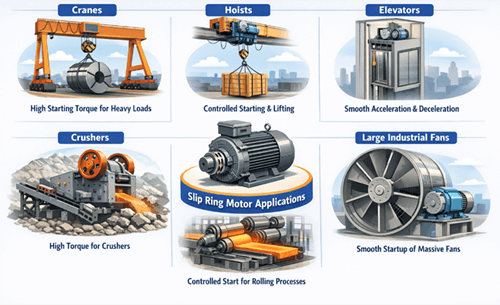

Motory s posuvným kroužkem
• Jeřáby – Motory s posuvnými kroužky se používají v jeřábech, protože poskytují vysoký startovací moment a plynulé zrychlení, což je důležité při zvedání těžkých nákladů.
• Výtahy – Průmyslové výtahy těží z motorů s posuvnými kroužky, protože vnější odpor rotoru umožňuje lepší kontrolu startovacího proudu a točivého momentu během zvedání.
• Výškovky – Některé těžké systémy výškových systémů využívají motory s posuvnými kroužky k dosažení kontrolovaného zrychlení a zpomalování, což zlepšuje bezpečnost a plynulost jízdy.
• Drtiče – Drtiče v těžbě a zpracování materiálu vyžadují velmi vysoký počáteční točivý moment k pohybu těžkých mechanických nákladů, což činí motory s posuvnými kroužky vhodnými pro tyto aplikace.
• Válcovny – Ocelářské a kovové válcovny často používají motory s posuvnými kroužky, protože umožňují kontrolovaný start a dokážou zvládnout těžká, proměnlivá zatížení během procesu tvarování kovů.
• Velké průmyslové ventilátory – Ve velkých ventilačních nebo kotlových systémech pomáhají motory s posuvnými kroužky hladce nastartovat masivní lopatky ventilátoru bez nadměrného proudu nebo mechanického zatížení.
Jak vybrat správný typ motoru
Vyberte motor klece pro veverky, když:
• Startovací točivý moment je normální (žádné velké zatížení při startu)
• Náklad se snadno zrychluje (nízká až střední setrvačnost)
• Provoz při konstantní rychlosti je přijatelný
• Chcete jednoduchou instalaci, nízké náklady a minimální údržbu
Vyberte motor s posuvným kroužkem, když:
• Motor musí nastartovat při velkém zatížení
• Náklad má vysokou setrvačnost a vyžaduje kontrolované zrychlení
• Startovací proud musí být omezený (slabý zdroj nebo velmi velký motor)
• Potřebuješ plynulý rozběh, aby se snížilo mechanické zatížení spojek, ozubených kol, řemenů nebo poháněného stroje
Závěr
Rotory klece typu squirrel cage poskytují odolné, nízkonákladové a nenáročné na údržbu řešení s vysokou účinností pro provoz při konstantní rychlosti, ale nabízejí omezenou kontrolu startu a zrychlení bez externího vybavení. Rotory s posuvnými kroužky přidávají složitost a údržbu, ale zároveň poskytují nastavitelný odpor rotoru pro vysoký startovací moment, nižší startovací proud a plynulejší rozběh. Výběr správného rotoru závisí na setrvačnosti zatížení, požadavcích na start a požadavcích na řízení.
Často kladené otázky [FAQ]
Proč motory s posuvnými kroužky poskytují vyšší rozjezdový moment než motory klece veverek?
Motory s posuvnými kroužky mohou při startu přidat vnější odpor do obvodu rotoru. To zvyšuje odpor rotoru, což posouvá maximální bod točivého momentu blíže k nehybnosti na křivce točivého momentu a skluzu. Díky tomu může motor při nízkých otáčkách produkovat silný točivý moment, což jej činí vhodným pro rozjezd těžkých nákladů.
Může asynchronní motor s veverkou dosáhnout regulace rychlosti s proměnnou rychlostí?
Ano. Ačkoli samotný rotor nelze nastavit, řízení rychlosti lze dosáhnout řízením frekvence napájení statoru pomocí proměnného frekvenčního pohonu (VFD). Změnou frekvence a napětí dodávaného motoru umožňuje VFD plynulou a efektivní regulaci rychlosti v širokém provozním rozsahu.
Mají motory s posuvným kroužkem stále výhody, když se používají moderní VFD?
V mnoha moderních systémech VFD snížily potřebu motorů s posuvnými kroužky, protože poskytují přesnou rychlost a řízení startu pro motory klece veverek. Motory s posuvnými kroužky jsou však stále užitečné v aplikacích s velmi velkou nebo vysokou setrvačností, kde je vyžadováno silné omezení startovacího momentu a proudu bez složitých elektronických pohonů.
Jak konstrukce rotoru ovlivňuje účinnost asynchronního motoru během běžného provozu?
Odpor rotoru hraje klíčovou roli v efektivitě. Rotory klece typu squirrel obvykle mají při běžném provozu nižší odpor rotoru, což snižuje ztráty výkonu a zlepšuje účinnost. Motory s posuvným kroužkem mohou vykazovat vyšší ztráty, pokud vnější odpor zůstává v obvodu rotoru, proto se odpor obvykle po startu odstraní.
Jaké faktory byste měli zvážit při výběru typu rotoru indukčního motoru?
Klíčové faktory výběru zahrnují požadovaný startovací moment, setrvačnost zatížení, povolený startovací proud, schopnost údržby a celkové náklady na systém. Aplikace s lehkým startovacím zatížením obvykle preferují motory s veverčím klecem, zatímco starty při těžkém zatížení nebo řízené zrychlení často ospravedlňují použití motorů s posuvnými kroužky.
