Průvodce start-stop obvodem: Jak funguje, typy zapojení a tipy na řešení problémů

Feb 25 2026
Zdroj: DiGi-Electronics
Procházet: 958

Start-stop obvody patří mezi nejrozšířenější metody řízení motoru v elektrických systémech. Postavené na jednoduchých tlačítkách a relé nebo stykači, poskytují spolehlivé manuální ovládání s vestavěným bezpečnostním chováním.

Figure 1. Start-Stop Circuit

Co je to start-stop okruh?

Obvod start-stop je jednoduchý řídicí obvod, který využívá tlačítka startu a stop a relé nebo kontaktor k přepínání napájení motoru nebo jiné elektrické zátěže. Zátěž spustí napájením cívky a zastaví ji otevřením řídicí cesty, která cívku odpojí a tím zátěž vypne. Obvykle je tlačítko START otevřené (NO) a tlačítko STOP je zavřené (NC), aby bylo možné bezpečně a předvídatelně ovládat.

Hlavní komponenty start-stop obvodu

Start-stop obvod zahrnuje klíčové součástky, které spolupracují při řízení motoru nebo jiné elektrické zátěže.

Tlačítka (Start a Stop)

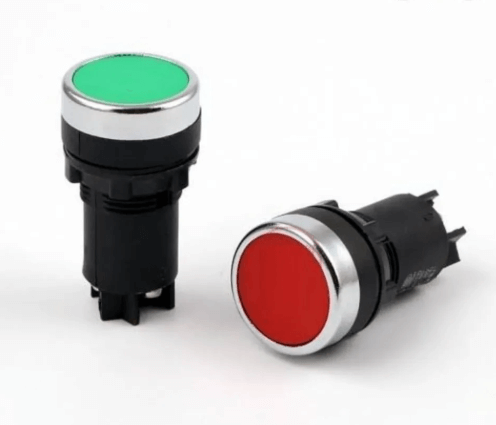

Figure 2. Push Button

Tlačítka umožňují manuální ovládání obvodu.

• Tlačítko Start (NE) – Po stisknutí uzavře řídicí obvod.

• Tlačítko stop (NC) – Otevírá řídicí obvod stiskem.

Relé nebo kontaktor

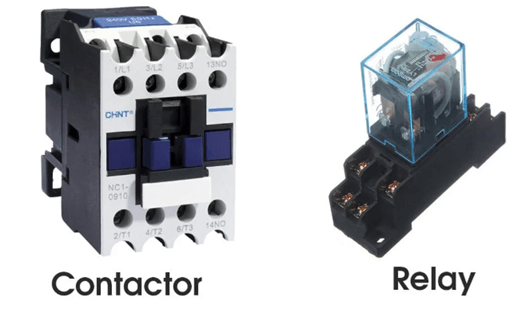

Figure 3. Relay or Contactor

Relé a stykače jsou elektricky ovládané spínače. Relé se používají v obvodech řízení s nízkým proudem. Stykače jsou navrženy pro obvody motorů s vyšším proudem. Když je cívka napájena, kontakty se uzavřejí a proud proudí do motoru. Když je cívka odpojena, kontakty se otevřou a zastaví zátěž.

Přetížení relé

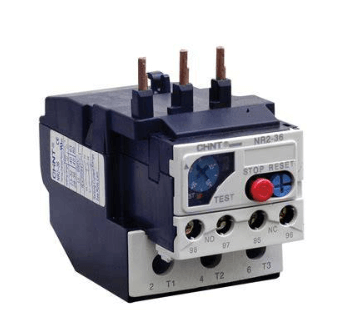

Figure 4. Overload Relay

Přetížení chrání motor před nadměrným proudem. Pokud motor odebere příliš mnoho proudu kvůli závadě, přetížení relé otevře řídicí obvod a zastaví motor. Obvykle je zapojen do série s řídicím obvodem a zůstává normálně uzavřený, dokud nedojde k přetížení.

Motor

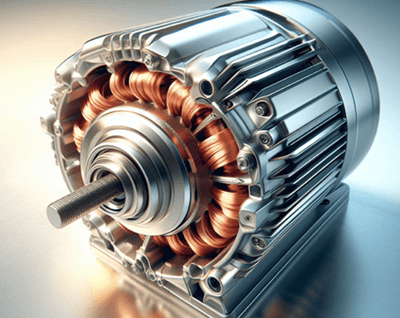

Figure 5. Motor

Motor je hlavní zátěž řízená obvodem. Přeměňuje elektrickou energii na mechanický pohyb. Start-stop obvody se používají s motory od malých průmyslových jednotek až po velké těžké systémy.

Požadavky na napájení obvodu start-stop

Požadovaný zdroj napájení závisí jak na napájecím obvodu motoru, tak na konstrukci řídicího obvodu. Ve většině start-stop systémů motor běží na síťové napětí, zatímco kontaktorová cívka a tlačítka běží na samostatném, nižším řídicím napětí.

Obvod řízení nízkého napětí

Mnoho systémů start-stop používá snížené řídicí napětí ke zvýšení bezpečnosti obsluhy a omezení rizika úrazu u tlačítek a polních zařízení. Typická řídicí napětí zahrnují 24V AC/DC, 120V AC A 240V AC, vybíraná na základě systémových standardů a podmínek na místě.

Řídicí transformátor se běžně používá ke snížení síťového napětí na požadovanou úroveň pro kontaktorové cívky a řídicí zařízení. Transformátor a související řídicí vedení by měly být chráněny správně hodnotícími pojistkami nebo jističem řízení, aby se omezilo poškození zkraty a zajistil stabilní provoz řídicí smyčky.

Obvod řízení síťového napětí

V některých konstrukcích řídicí obvod pracuje na stejném napětí jako napájení motoru. Tento přístup eliminuje potřebu řídicího transformátoru, ale vyžaduje, aby všechna řídicí zařízení, včetně tlačítek, zámků, pilotních plamenů a kontaktorových cívek, byla hodnocena pro plné napětí na síti.

Protože je po celé řídicí cestě přítomno síťové napětí, musí být zařízení operátora instalována s odpovídajícími metodami zapojení, izolací a ochranou krytu, aby se zvládlo zvýšené riziko úrazu. Systém se také více spoléhá na kvalitu zapojení a integritu izolace, protože uvolněné spoje nebo poškozené vodiče mohou přinést vyšší bezpečnostní a spolehlivostní rizika.

Řídicí obvody na síťové napětí stále dodržují normální chování podnapětí. Pokud napětí napájení klesne, může se kontaktor uvolnit, což může pomoci zabránit nestabilnímu nebo nechtěnému provozu motoru při abnormálních podmínkách napájení.

Jak funguje start-stop obvod

Start-stop obvod ovládá motor pomocí tlačítek a kontaktorové cívky v řídicím obvodu. Operace následuje jasnou posloupnost:

Krok za krokem operace

Krok 1: Je k dispozici řídicí výkon

Řídicí napětí je do řídicího obvodu dodáváno přes pojistku nebo jistič, čímž se systém uvede do stavu připravenosti.

Krok 2: STOP obvod je v normálním stavu

Tlačítko STOP je obvykle zavřené, takže cesta ovládání zůstává dokončená až do tlačítka START.

Krok 3: Stisknete tlačítko START

Stisknutím normálně otevřeného tlačítka START se dokončí cesta řídicího obvodu k cívce stykače.

Krok 4: Cívka stykače se aktivuje

Proud prochází kontakty STOP a START do cívky. Napájená cívka vytváří magnetické pole a přitahuje kontaktor dovnitř.

Krok 5: Hlavní napájecí kontakty zavřete

Když se stykač přitáhne, jeho hlavní kontakty se uzavřou a na motor aplikují plné napájecí napětí.

Krok 6: Je stanovena cesta utěsnění

Současně se běžně otevřený pomocný kontakt uzavře a vytvoří paralelní cestu kolem tlačítka START.

Obvod pro udržení (zapečetění)

Jakmile je cívka nabita, pomocný kontakt poskytuje paralelní "těsnění", která udržuje cívku napájenou i po uvolnění tlačítka START. To umožňuje motoru pokračovat v chodu bez nutnosti držet tlačítko START. Motor zůstane v chodu, dokud je k dispozici řídicí napájení, obvykle zavřené tlačítko STOP zůstává zavřené a žádné přetížení nebo blokování neotevře řídicí obvod.

Zastavení motoru

Stisknutím tlačítka STOP se otevře normálně uzavřený kontakt STOP, což přeruší řídicí obvod a vypne cívku stykače. Když cívka vypadne, otevře se pomocný těsnící kontakt a hlavní napájecí kontakty se otevřou, čímž se motor zastaví. Protože zařízení STOP je obvykle uzavřené, přerušený vodič nebo selhávající zařízení STOP také otevře obvod a zastaví motor, což podporuje bezpečný provoz.

Ztráta výkonu (bez automatického restartu)

Pokud dojde ke ztrátě napájení, kontaktorová cívka se okamžitě vypne, což způsobí otevření stykače a návrat těsnění do normálního otevřeného stavu. Po obnovení napájení motor automaticky nenastartuje, protože utěsnění již není vytvořeno. Tlačítko START je nutné znovu stisknout, aby se cívka znovu napájila, což pomáhá zabránit neočekávanému spuštění po výpadku proudu a je klíčovou bezpečnostní výhodou třívodičového řízení.

Metody zapojení start-stop

Pro řízení motoru se používají dvě běžné metody zapojení: dvouvodičové a třívodičové řízení. Klíčový rozdíl mezi nimi je v tom, jak se obvod chová po výpadku proudu – konkrétně zda se motor může automaticky restartovat, když se proud vrátí.

Dvouvodičové řízení

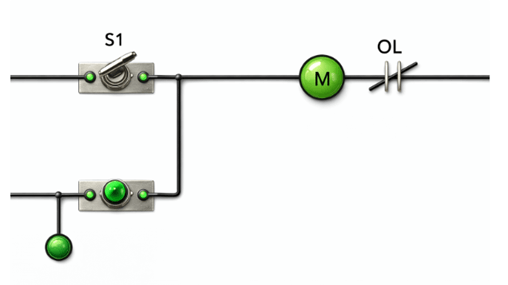

Figure 6. Two-Wire Control

Dvouvodičové řízení využívá zařízení s udržovaným kontaktem, jako je tlakový spínač, plovákový spínač, termostat nebo volič. Cívka stykače zůstává nabitá, dokud je ovládací kontakt zavřený, takže motor běží vždy, když toto udržované zařízení vyžaduje provoz. Pokud dojde k výpadku a následnému obnovení napájení, zatímco je udržovaný kontakt stále zavřený, motor se může automaticky restartovat, což je důvod, proč se běžně používá dvouvodičové řízení v aplikacích vyžadujících automatický provoz.

Třívodičové řízení

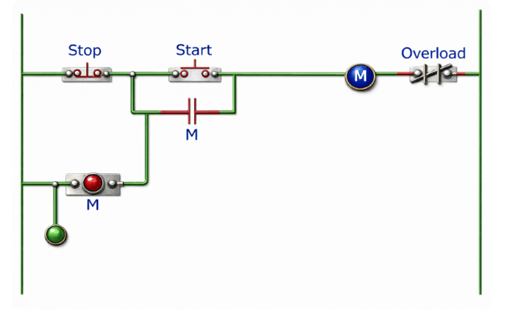

Figure 7. Three-Wire Control

Třívodičové ovládání používá momentálně normálně otevřené tlačítko START, momentálně normálně zavřené tlačítko STOP a pomocný kontaktní utěsnění na stykači. Stisknutím tlačítka START se cívka aktivuje a těsnící kontakt poskytuje držící cestu, takže cívka zůstává nabitá i po uvolnění tlačítka START. Stisknutím STOP se řídicí obvod otevře a cívka se odpojí, což způsobí výpadek kontaktoru. Po výpadku proudu se motor automaticky nerestartuje, protože se při vypnutí stykače otevře stezka, což činí třívodičové ovládání standardní metodou manuálního průmyslového řízení motoru díky bezpečnějšímu restartu

Typy start-stop okruhů

Start-stop obvody lze přizpůsobit různým potřebám řízení v závislosti na počtu potřebných kontrolních bodů a na tom, co stroj musí dělat.

Více start-stop stanic

• Více tlačítek START je zapojeno paralelně, takže stisknutí kterékoli z nich může napájet řídicí obvod a nastartovat motor.

• Více tlačítek STOP je zapojeno do série, takže stisknutí jakéhokoliv tlačítka stop otevře obvod a zastaví motor.

Toto uspořádání je běžné, když je nutné zařízení ovládat z několika míst, například z různých míst podél dopravníkové linky nebo pracovního prostoru.

Běhací okruh

Běhací obvod umožňuje krátký, kontrolovaný pohyb pro pozici nebo zarovnání. Motor běží pouze během držení tlačítka JOG a zastaví se hned po uvolnění. Obvykle se pro jog nepoužívá uzavřený (holding) obvod. Přidány jsou zámky nebo pomocné kontakty, aby nemohlo docházet k joggingu, když motor běží v normálním režimu.

Reverzní obvod

Reverzní obvod umožňuje otáčení motoru vpřed a zpět. Používá dva kontaktory, jeden pro vpřed a druhý pro zpětný směr, zapojené tak, aby se současně napájel pouze jeden. Elektrické bloky (často s běžně uzavřenými pomocnými kontakty) zabraňují uzavření obou stykačů, což pomáhá předcházet zkratům a mechanickému namáhání.

Ovládání koncového spínače

Koncové spínače jsou běžně zapojeny sériově s obvodem STOP nebo umístěny na řídicí cestě tak, že po dosažení limitu spínač automaticky otevře a zastaví pohyb. To zajišťuje automatické zastavení na přednastavených pozicích a přidává ochranu proti přejezdu. Tyto obvody se široce používají ve dveřích, výtahech, obráběcích strojích a dalších systémech, kde musí pohyb zastavit na definovaných bodech.

Aplikace start-stop obvodů

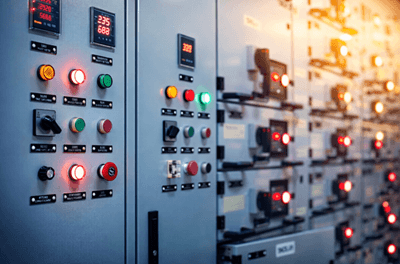

Figure 8. Motor Control

• Řízení motorů: Používá se k nastartování a zastavení motorů v čerpadlech, kompresorech, ventilátorech, ventilátorech, míchačích a dalších průmyslových strojích. Tyto obvody často obsahují reléje proti přetížení a řídicí relé, které podporují bezpečný a opakovatelný provoz.

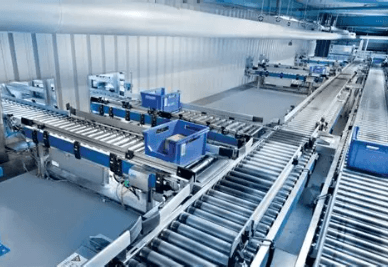

Figure 9. Conveyor System

• Dopravníkové systémy: Poskytují rychlé řízení startu a zastavení na výrobních linkách, zejména tam, kde operátoři potřebují přístup k ovládacím prvkům na více místech. Nouzové tlačítko zastavení se běžně přidává, aby se pohyb okamžitě zastavil během zaseknutí nebo nebezpečných podmínek.

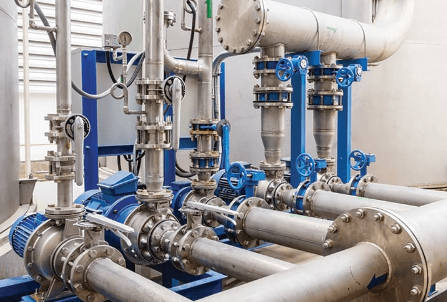

Figure 10. Pump System

• Čerpací systémy: Běžné v úpravě vody, zavlažování, chladicích smyčkách a procesních systémech. Ovládání start-stop lze spárovat s plovákovými spínači, tlakovými spínači nebo snímači úrovně, aby se zabránilo suchému běhu a automatické zastavení čerpání po dosažení limitů.

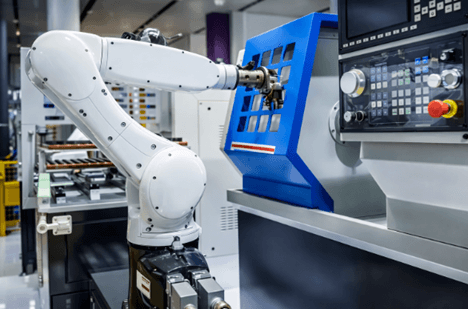

Figure 11. Machine Tool

• Obráběcí stroje: Používají se k řízení vřetenových motorů, chladicích čerpadel, mazací jednotek a dopravníků na třísky. Často jsou součástí zámky, takže stroj nemůže nastartovat, pokud nejsou záchyty zavřené nebo nejsou podmínky bezpečné.

Figure 12. Doors and Gates

• Dveře a brány: Používají se v automatizovaných dveřích, žaluziích a bránových systémech, kde je potřeba kontrolovaný pohyb. Koncové spínače pomáhají zastavit pohyb v otevřené a zavřené poloze, čímž snižují mechanické zatížení a zabraňují nadměrnému pohybu.

Návrh a tipy na řešení problémů pro start-stop obvody

Dobrý design zvyšuje bezpečnost, spolehlivost a snadnou údržbu. Dobře postavený start-stop obvod by měl být snadno pochopitelný, snadno testovatelný a navržený tak, aby selhal v bezpečném stavu.

• Jasně označte veškeré zapojení. Používejte jednotné čísla vodičů, štítky na svorkách a štítky na rozvaděčích, aby technici mohli rychle sledovat obvody a snížit chyby při opravách.

• Používejte správnou ochranu proti nadproudu. Vyberte správně dimenzované pojistky nebo jističe pro napájecí a řídicí obvod, abyste chránili kabeláž a zařízení před zkraty a přehříváním.

• Pevné zapojení obvodů STOP pro bezpečný provoz. Používejte normálně zavřené (NC) STOP kontakty, takže přerušený vodič, uvolněný svorka nebo selhání zařízení otevřou obvod a zastaví stroj, místo aby ho nechali běžet.

• Zahrnout ochranu proti přetížení. Používejte relé proti přetížení nebo ochranné zařízení motoru přizpůsobená proudu při plné zátěži, abyste zabránili poškození způsobeným dlouhodobým přetížením, zhasnutím nebo mechanickým zaseknutím.

• Přidání pilotních plamenů pro indikaci stavu. Jednoduché indikátory jako POWER ON, RUN, FAULT/TRIP nebo AUTO/MANUAL pomáhají operátorům potvrdit stav stroje a urychlit řešení problémů.

• Otestovat všechny ovládací prvky a bloky po instalaci. Ověřte provoz START/STOP, reakci na přetížení tripu, nouzovou funkci zastavení (pokud je použita) a logiku blokování. Dokumentujte výsledky testů a potvrďte, že obvod se po závadě správně resetuje.

Tipy pro řešení problémů

• Pokud motor nenastartuje, zkontrolujte řídicí výkon, kontinuitu STOP/E-STOP, stav přetížení a napětí na cívce stykače.

• Pokud se nastartuje a pak vypadne, zkontrolujte udržovací (seal-in) kontakty, uvolněné svorky, podnapětí nebo nečekané otevírání zámků.

• Pokud se nezastaví, zkontrolujte svařované kontakty, nesprávné zapojení obvodu STOP nebo zaseknutý pomocný kontakt.

Závěr

Správně navržený start-stop obvod zajišťuje spolehlivou kontrolu motoru a zároveň podporuje bezpečnost, záložní zastavení a ochranu proti přetížení a nečekanému restartu. Ačkoliv je jednoduchá strukturou, tvoří základ mnoha průmyslových řídicích systémů. Díky správnému zapojení, ochranným zařízením a souladu s bezpečnostními normami zůstávají start-stop obvody praktickým a efektivním řešením pro řízení elektrických zátěží.

Často kladené otázky [FAQ]

Jaký je rozdíl mezi start-stop obvodem a startérem motoru?

Start-stop obvod označuje řídicí kabeláž, která napájí a vypíná kontaktorovou cívku pomocí tlačítek START a STOP. Startér motoru je kompletní sestava, která zahrnuje kontaktor, relé proti přetížení a často i ochranu proti zkratu. Jednoduše řečeno, start-stop obvod řídí startér, zatímco startér spíná a chrání napájecí obvod motoru.

Proč je tlačítko STOP obvykle zavřené v okruhu start-stop?

Tlačítko STOP je obvykle zavřené (NC), aby podpořilo bezpečný provoz. Pokud se přetrhne vodič, uvolní se svorka nebo selže zařízení STOP, řídicí obvod se otevře a motor se automaticky zastaví. Tento design snižuje riziko nechtěného provozu a pomáhá splnit základní principy průmyslové bezpečnosti.

Může start-stop obvod ovládat více než jeden motor?

Ano, ale každý motor obvykle vyžaduje vlastní kontaktor a ochranu proti přetížení. Jedna stanice START a STOP může při správné konstrukci napájet více kontaktorových cívek, ale ochrana proti zátěži a proudové parametry musí odpovídat každému motoru. Pro nezávislé řízení se doporučují samostatné start-stop obvody.

Jak zabránit vypálení kontaktorové cívky v obvodu start-stop?

Vypálení stykačové cívky je obvykle způsobeno nesprávným napětím, přehříváním nebo trvalým podnapětím. Aby se předešlo poškození, použijte cívku s vhodným regulačním napětím. Zabezpečte stabilní napájecí napětí. Chraňte řídicí obvod správným pojistkou. Zkontrolujte mechanické zablokování, které udržuje cívku abnormálně nabitou. Pravidelná kontrola kabeláže a svorek také snižuje riziko dlouhodobého selhání.

Kdy by měl být použit PLC místo základního start-stop obvodu?

PLC by mělo být zváženo, když systém vyžaduje sekvenování, časovače, více podmínek, vzdálené monitorování, záznamy dat nebo integraci se senzory a sítěmi. Základní start-stop obvod je ideální pro jednoduché manuální řízení, ale složitá automatizace nebo bezpečnostní logika obvykle vyžaduje PLC nebo dedikovaný bezpečnostní řadič.
