Stator a rotor jsou dvě hlavní části elektrického stroje. Stator zůstává pevně a rotor se uvnitř něj otáčí. Společně umožňují přeměnu energie v motorech a generátorech. Jejich konstrukce, pracovní proces a stav ovlivňují výkon, kontrolu tepla a stabilitu. Tento článek poskytuje informace o jejich funkcích, rozdílech, konstrukci a údržbě.

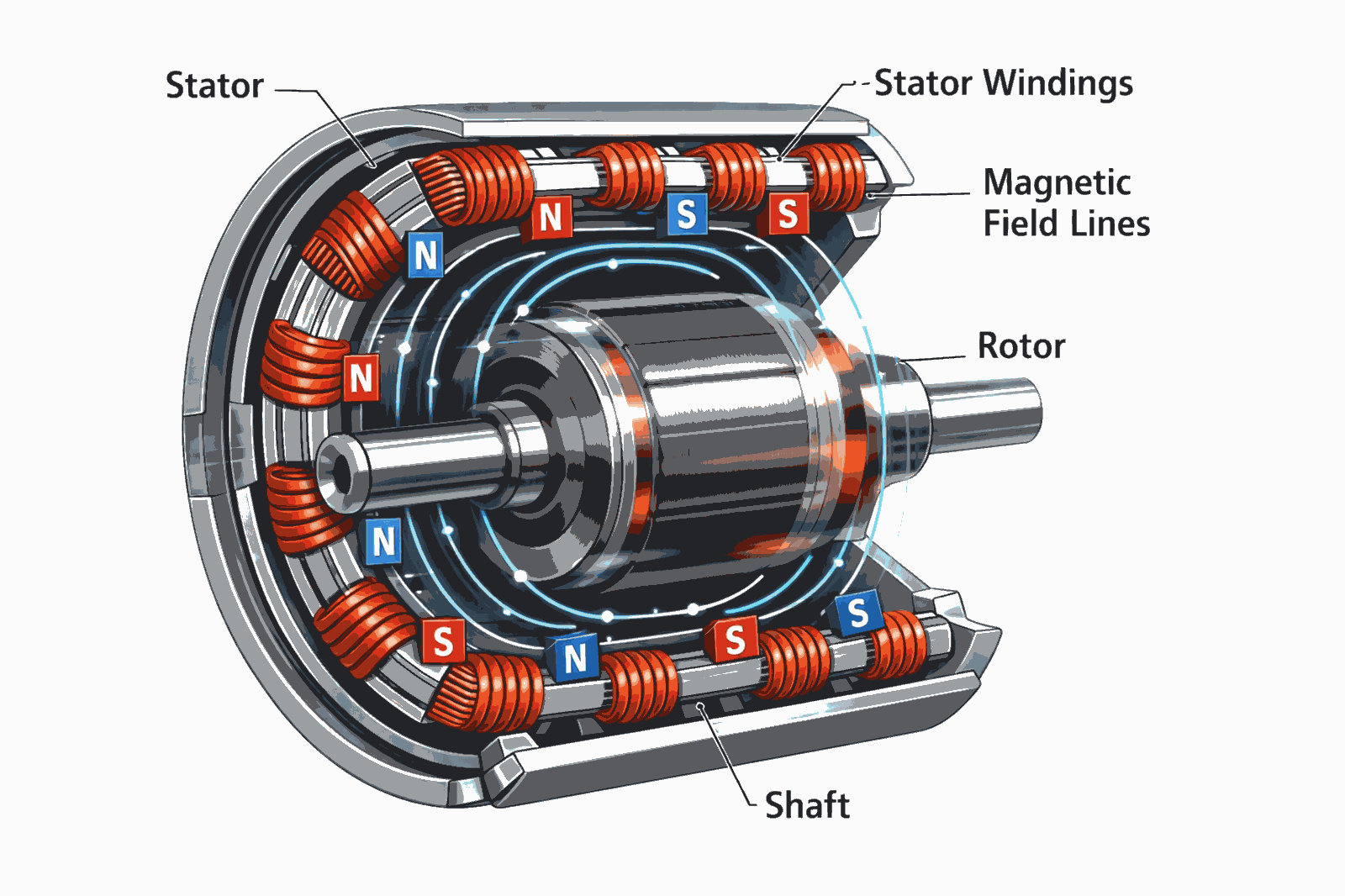

Přehled statoru a rotoru
Stator je pevná část elektrického stroje. Obklopuje vnitřní části a obvykle obsahuje vinutí nebo trvalé magnety. Pomáhá také podpírat konstrukci a uvolňovat teplo během provozu.
Rotor je rotující část uvnitř statoru. Je připevněn k hřídeli a otáčí se, když na něj působí magnetická síla. Tento pohyb je pak přenášen hřídelí jako mechanický výstup.
Proč jsou důležité v elektrických strojích?
Stator a rotor spolupracují, aby umožnily přeměnu energie. V motoru přeměňují elektrickou energii na pohyb. V generátoru mění pohyb na elektrickou energii.
Jejich konstrukce ovlivňuje také výkon strojů. Účinnost, točivý moment, stabilita rychlosti a regulace tepla závisí na tom, jak jsou tyto dvě části sestaveny a jak spolu fungují.

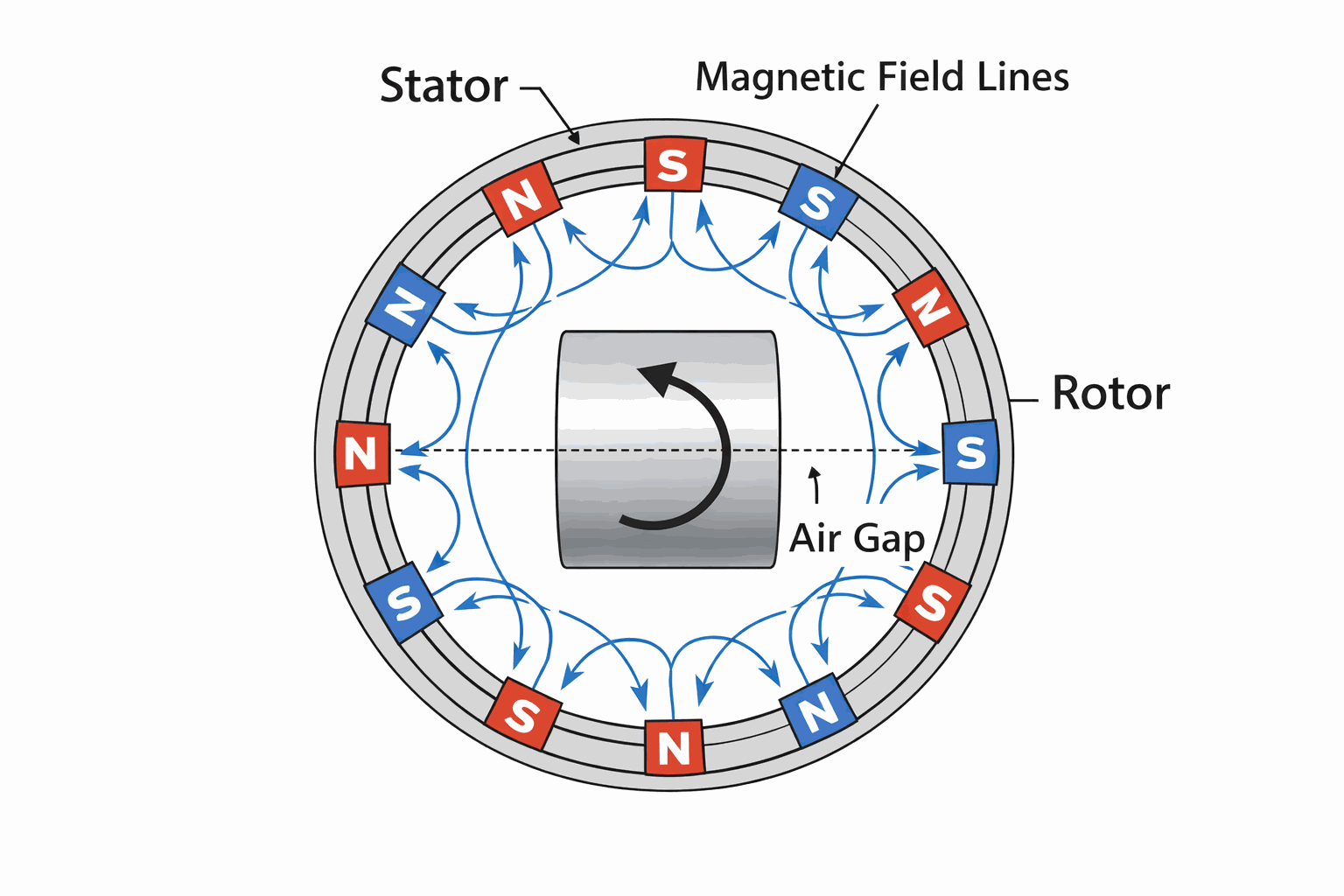

Jak stator a rotor spolupracují?
Když proud prochází vinutím statoru, stator vytváří magnetické pole. Toto pole se rozprostírá přes vzduchovou mezeru a interaguje s rotorem, čímž vytváří sílu, která způsobuje otáčení rotoru a generování točivého momentu.
Velikost vzduchové mezery má přímý vliv na magnetické spojení mezi statorem a rotorem. Správně navržená vzduchová mezera pomáhá udržovat efektivní magnetickou interakci a stabilní provoz stroje. Pokud je vzduchová mezera příliš velká, magnetická vazba se sníží, což snižuje účinnost a zvyšuje ztráty.
Jednoduše řečeno, elektrický vstup napájí stator, stator vytváří magnetické pole, pole překračuje vzduchovou mezeru a rotor se otáčí v reakci. Tato interakce je základním principem fungování mnoha motorů a generátorů.

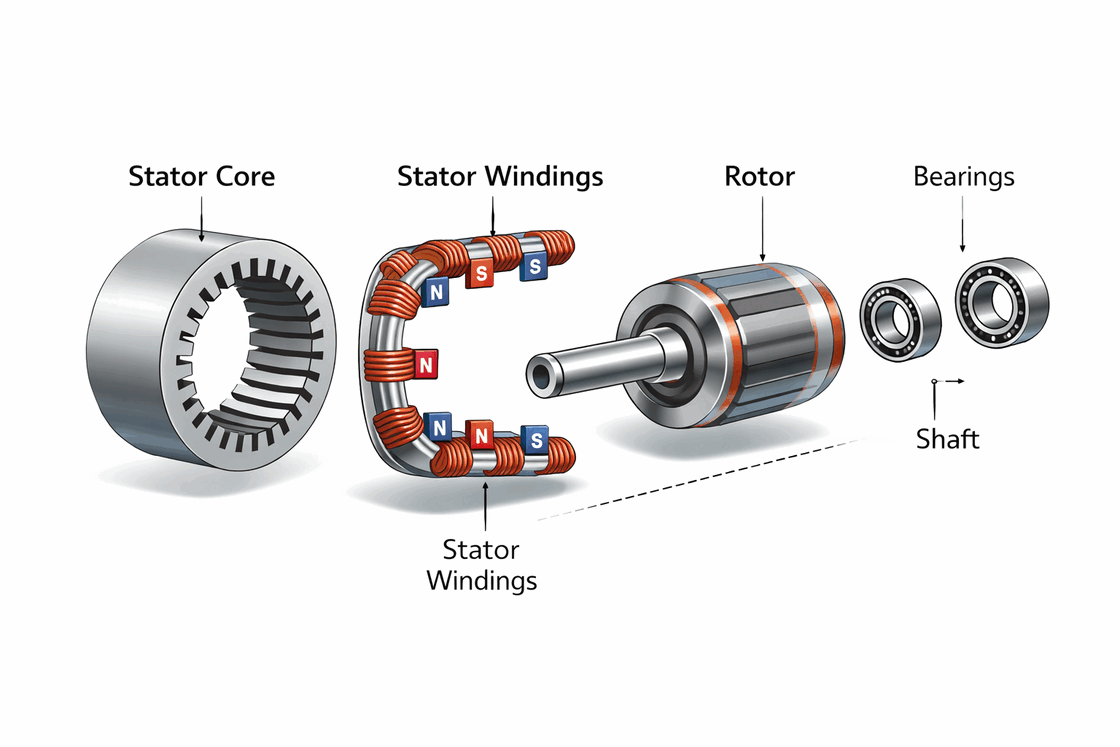

Konstrukce a rozdíly v typech
Konstrukce statoru
Stator je vyroben z tenkých vrstvených ocelových plechů naskládaných dohromady, aby vytvořily jádro. Tato struktura pomáhá snižovat ztráty energie během provozu. Na vnitřní straně jádra jsou vytvořeny drážky pro upevnění izolovaných měděných vinutí.
Stator také obsahuje rám, který stroj podpírá. Některé konstrukce obsahují chladicí funkce, které pomáhají regulovat teplotu.
Konstrukce rotoru
Rotor je postaven kolem centrální hřídele a navržen tak, aby se uvnitř statoru otáčel plynule. V závislosti na typu stroje může obsahovat vodivé tyče, cívky nebo trvalé magnety.
Jeho konstrukce musí odolávat rotaci, teplu a mechanickému zatížení. Ložiska pomáhají udržet rotor při pohybu v rovné poloze.
Hlavní konstrukční rozdíly
| Funkce | Stator | Rotor |
|---|---|---|
| Pozice | Vnější část | Vnitřní část |
| Návrh | Stacionární | Rotace |
| Funkce | Vytváří magnetické pole | Vytváří rotaci |
| Zaměření designu | Elektrický výkon a regulace tepla | Mechanická pevnost a plynulý pohyb |
| Typ napětí | Hlavně související s teplem | Hlavně o rotaci |

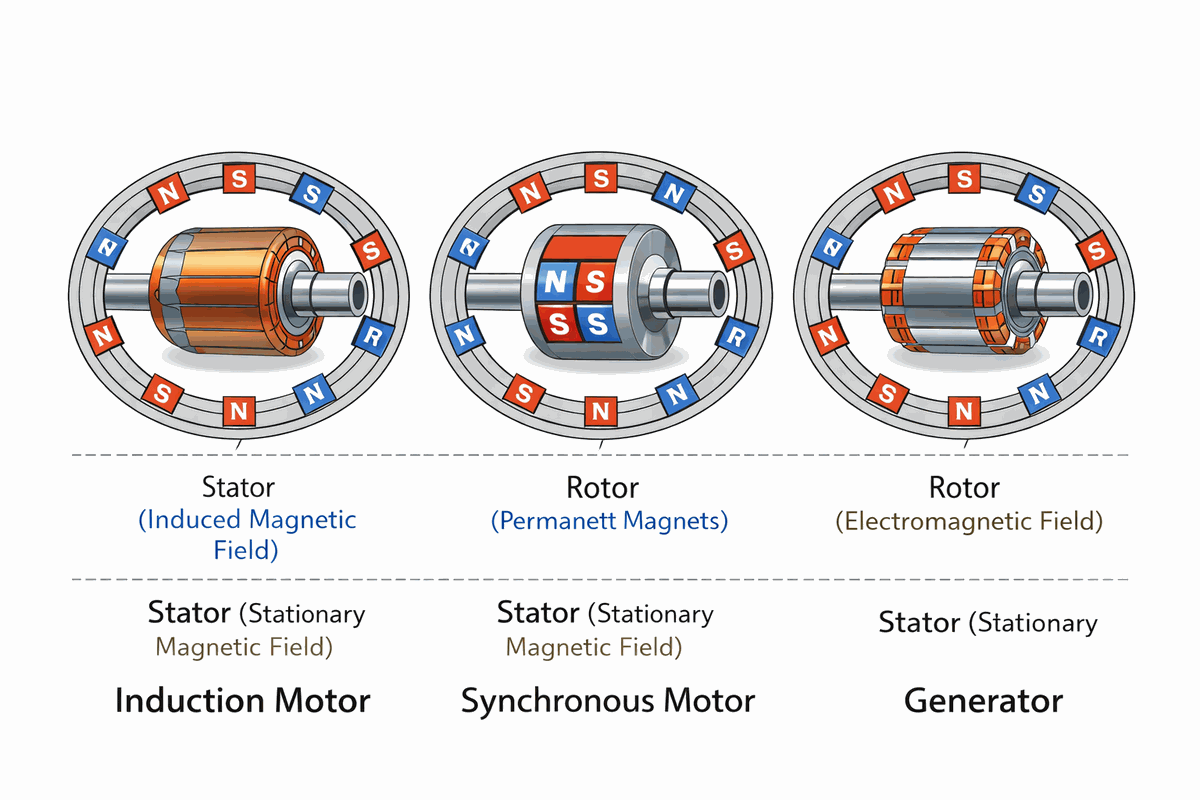

Jak státor a rotor fungují v různých strojích
V indukčních motorech
V asynchronních motorech státor vytváří rotující magnetické pole střídavým proudem. Toto pole způsobuje vznik proudu v rotoru bez přímého elektrického spojení.
Tento vyvolaný efekt způsobí, že rotor se otáčí. Jeho rychlost zůstává mírně nižší než rychlost statorového pole, což umožňuje nepřetržitý provoz.
V synchronních motorech
U synchronních motorů se rotor otáčí stejnou rychlostí jako magnetické pole statoru. To se provádí pomocí permanentních magnetů nebo napájeného vinutí rotoru.
Tato synchronizovaná rychlost zajišťuje stroji stabilní chod.
V generátorech
U generátorů rotor otáčí mechanický vstup. Při otáčení je ve statorových vinutích indukováno napětí.
Stator pak poskytuje elektrický výstup, takže tok energie je opačný než u motoru.
Problémy se statorem a rotorem a údržba
Běžné problémy
| Část | Běžný problém | Co to znamená? | Dopad na provoz |
|---|---|---|---|
| Stator | Přehřívání | Stator se zahřívá více než obvykle kvůli přebytku proudu, špatnému chlazení nebo velké zátěži. | To může snížit účinnost, oslabit izolaci a zvýšit riziko selhání. |
| Stator | Selhání izolace | Izolace kolem vinutí se rozpadá a už nedokáže správně oddělit elektrické cesty. | To může způsobit zkraty, nestabilní výkon nebo úplné vypnutí stroje. |
| Stator | Poškození vinutí | Vinutí statoru se časem spálí, zlomí, povolí nebo opotřebuje. | To může snížit magnetickou sílu, ovlivnit výstup a způsobit špatný chod stroje. |
| Rotor | Nerovnováha | Hmotnost rotoru není během rotace rovnoměrně rozložena. | To může způsobovat vibrace, hluk a zvýšené zatížení okolních částí. |
| Rotor | Nesprávné vyrovnání hřídele | Hřídel rotoru není správně zarovnána se zbytkem rotačního systému. | To může způsobit nerovnoměrný pohyb, rychlejší opotřebení a nestabilní provoz. |
| Rotor | Opotřebení ložisek | Ložiska, která podpírají rotor, se opotřebovávají dlouhodobým používáním nebo špatným mazáním. | To může způsobit drsné otáčení, zvýšit tření a vést k hluku nebo přehřátí. |
| Rotor | Strukturální poškození | Části rotoru praskají, ohnou se, oslabí nebo jinak poškodí. | To může snížit stabilitu, ovlivnit rotaci a zvýšit riziko selhání stroje. |
Kroky inspekce statoru a rotoru
Inspekce statoru
• Zkontrolujte vinutí statoru na poškození, změnu barvy nebo přehřátí
• Zkontrolujte izolaci na opotřebení nebo poruchu
• Zkontrolujte oblast jádra statoru na nečistoty, uvolněnost nebo tepelné stopy
Inspekce rotoru
• Otáčet rotorem rukou, abyste zkontrolovali plynulý pohyb
• Kontrola povrchu rotoru, hřídele a upevněných částí kvůli opotřebení nebo poškození
• Zkontrolujte stav ložiště a hledejte známky nesouladu
Závěr
Stator a rotor spolupracují, aby elektrické stroje fungovaly. Jeden zůstává nehybný a druhý se otáčí, ale oba jsou potřeba pro přeměnu energie, magnetickou akci a stabilní výkon. Jejich konstrukce, role stroje a údržba se liší a každá část ovlivňuje účinnost, kontrolu tepla, pohyb a spolehlivost. Pochopení těchto rozdílů spolu s běžnými problémy a potřebami péče poskytuje jasnější přehled o tom, jak celý přístroj funguje.
Často kladené otázky [FAQ]
Jak fungují státor a rotor ve strojích s AC a DC?
U střídavých strojů stator vytváří měnící se magnetické pole. U stejnosměrných strojů je proud řízen odlišně, jak se rotor otáčí.
Jaké materiály se používají v částech statoru a rotoru?
Stator používá laminované ocelové a měděné vinutí. Rotor může být použit z oceli, hliníku, mědi nebo magnetických materiálů.
Jak rychlost ovlivňuje rotor?
Vyšší rychlost zvyšuje napětí, teplo a vibrace. Také to dělá rovnováhu důležitější.
Proč je izolace statoru důležitá?
Odděluje elektrické cesty. Pokud selže, může to způsobit teplo, zkraty a poškození.
Lze stator nebo rotor vyměnit samostatně?
Ano, u mnoha strojů lze jednu část vyměnit samostatně. Záleží na designu a úrovni poškození.
Co se stane, když se rotor dotkne statoru?
Způsobuje tření, hluk a poškození. Pokud to bude pokračovat, stroj může selhat.
