Surface Mount Technology (SMT) vytváří tištěné spoje tak, že části umisťuje na ploché podložky a pájí je v reflow peci. Umožňuje sedět malé díly blízko u sebe a podporuje automatizovanou montáž. Tento článek porovnává SMT s průchodnými otvory, přezkoumává běžné typy balení a vysvětluje celou nabídku: tisk, SPI, pick-and-place, reflow a inspekci.

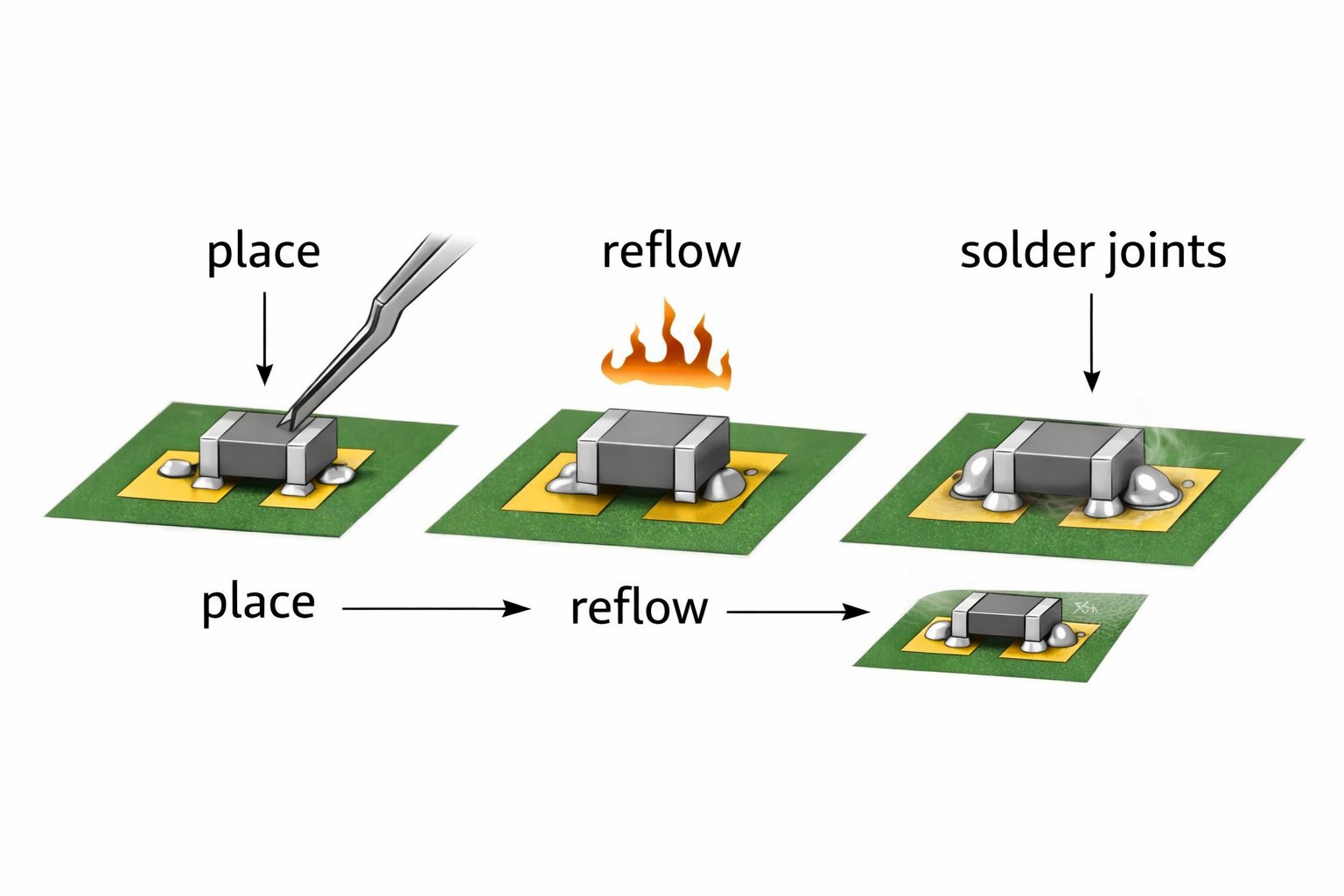

Základy technologie povrchové montáže
Kompaktní sestava obvodů s povrchově montovanými díly
Technologie povrchové montáže (SMT) je metoda výroby desek plošných spojů, při které jsou elektronické součástky připevněny přímo na ploché kovové podložky na povrchu, místo aby byly použity otvory v desce. Tyto součástky se nazývají povrchově montované zařízení (SMD). Po umístění dílů na plosky pájecí pastou prochází deska zahříváním, často v reflow peci, aby se pájka roztavila a vytvořila pevná elektrická a mechanická spojení.
Protože díly mohou být velmi malé a umístěny blízko u sebe, SMT umožňuje více komponent na jednu desku a pomáhá produkty menší a lehčí. Proces také dobře funguje s automatizovanými stroji, které pomáhají udržovat konzistenci kvality a usnadňují výrobu velkého množství za kontrolované náklady.

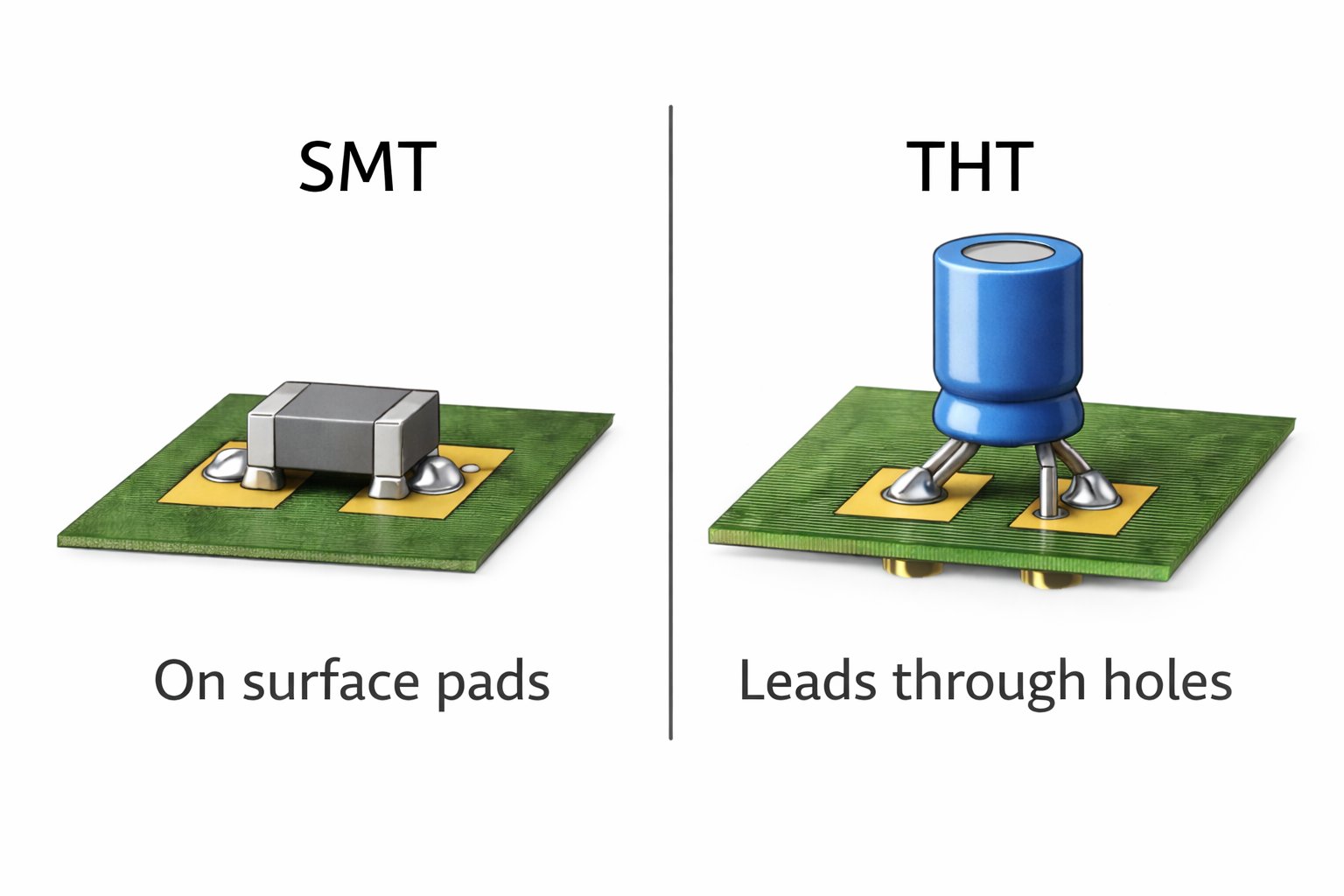

Srovnání SMT vs průchodné díry
| Faktor | SMT | Průchod |
|---|---|---|
| Způsob montáže | Pájeno na ploškách na povrchu PCB | Vedení prochází vyvrtanými otvory |
| Automatizace | Vysoce automatizované | Často pomalejší a více manuální |
| Hustota desky | Velmi vysoké | Nižší |
| Mechanická pevnost | Dobře, ale omezené na přilnavost podložky | Silnější pro těžké nebo velké komponenty |
| Běžné použití | Většina moderních elektronických sestav | Konektory, napájecí součástky, oblasti s vysokým zatížením |

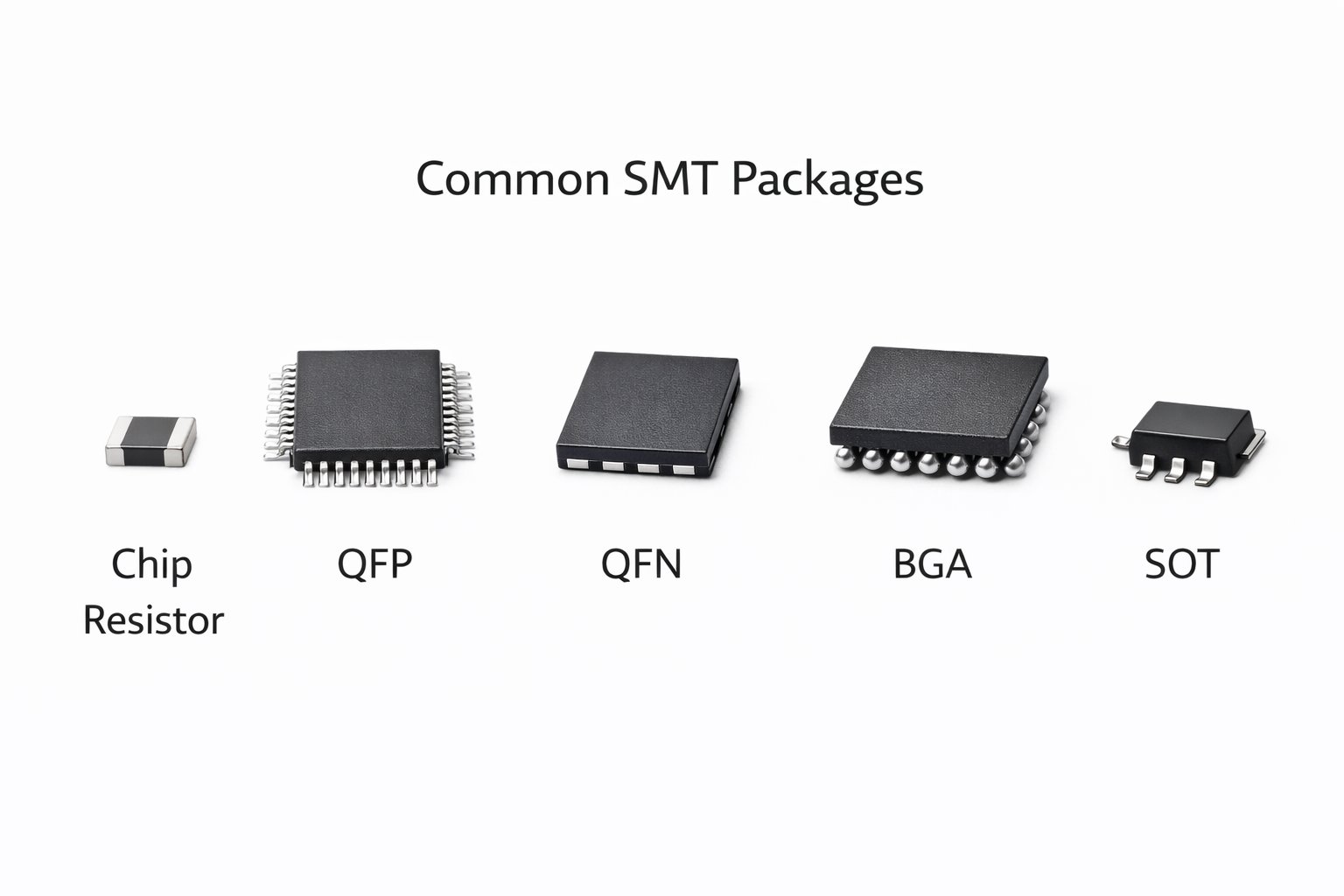

Běžné typy povrchově montovaných balení
• Čipové pasivy (rezistory/kondenzátory) – Malé obdélníkové části s malými ploškami na PCB. Jsou citlivé na množství pájecí pasty a rovnováhu zahřívání, protože nerovnoměrné pájení může vést k naklánění nebo slabým spojům.
• Leadframe pouzdra (QFP, QFN) – integrované obvody s tenkými vývody nebo velkou odkrytou plochou. Mohou mít pájecí mosty mezi piny, což je problém, pokud vývody nesedí rovně, a musí zajistit dobrý průtok tepla skrz jejich plošky.
• Array balíčky (typy BGA) – součástky s pájecími kuličkami uspořádanými do mřížky pod pouzdrem. Pájené spoje jsou po sestavení skryté, proto se často používá rentgenová kontrola k potvrzení, že kuličky se roztavily a správně připojily.
• Diody a tranzistory (rodiny SOD/SOT) – Malé pouzdra s označenou polaritou nebo pinem 1. Potřebují správnou orientaci na PCB a přesné umístění, aby jejich spojení odpovídala uspořádání obvodu.
Technologie povrchové montáže v sestavování PCB

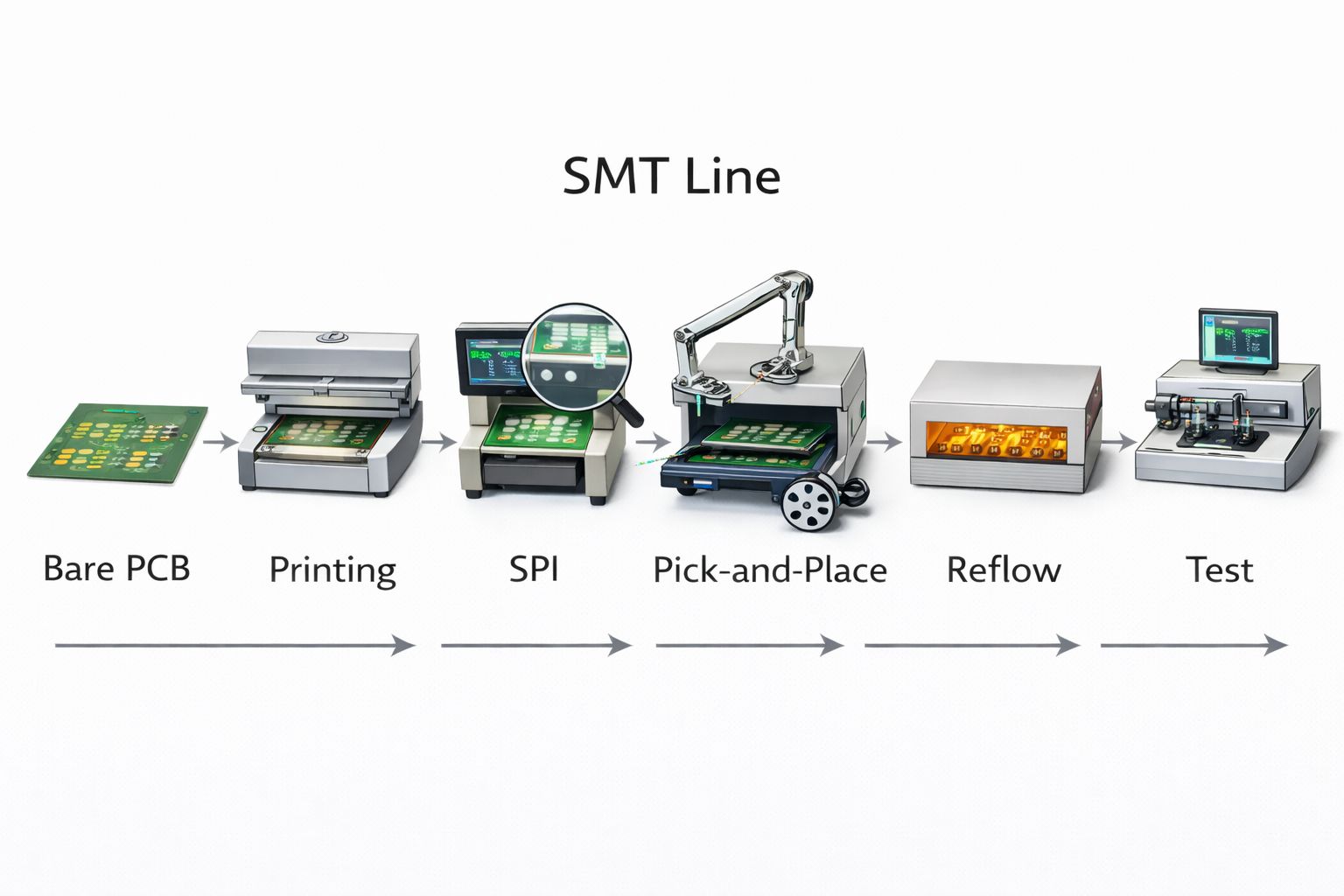

Montážní linka SMT
• Tisk pájecí pastou – Pájecí pasta se protlačí šablonou tak, aby dopadla na každou plosku holé desky plošného spoje.
• Kontrola pájecí pasty (SPI) – Tištěná pasta se kontroluje, aby se potvrdilo správné množství a umístění na každé plošti.
• Montáž komponent typu pick-and-place – Stroje umisťují SMD díly na mokrou pájecí pastu na každé místo tampů.
• Reflow pájení – deska prochází vyhřátou troubou, kde se pasta roztaví, navlhčí plošky a vývody a poté vychladne a vytvoří pevné spoje.
• Automatizovaná optická inspekce (AOI) – Kamery skenují desku na chybějící díly, nesprávné díly, nesprávné zarovnání a viditelné vady pájení.
• (Volitelné) rentgen, čištění, přepracování a funkční test – Mohou být použity další kroky k ověření skrytých spojů, odstranění zbytků, opravě vad a potvrzení, že sestavená deska funguje.

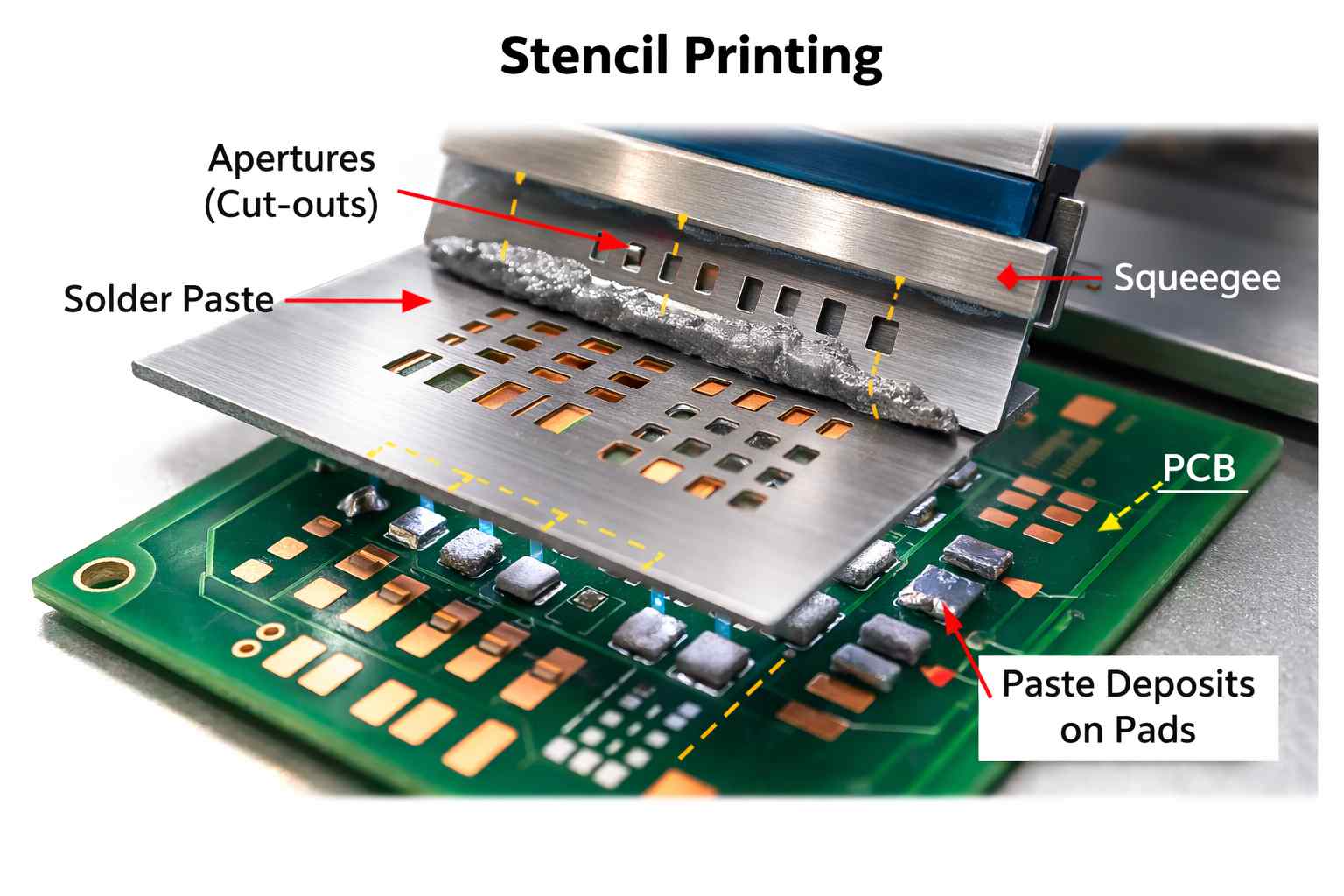

Tisk pájecí pastou
• Šablonové otvory určují, kolik pasty se uvolní na každý pad, což ovlivňuje velikost a tvar kloubu.
• Zarovnání tisku zajišťuje, že pasta dopadá na tampy místo na pájecí masku nebo blízkou měď.
• Špatné tisky často vytvářejí vady, které pozdější kroky nedokážou zcela napravit.

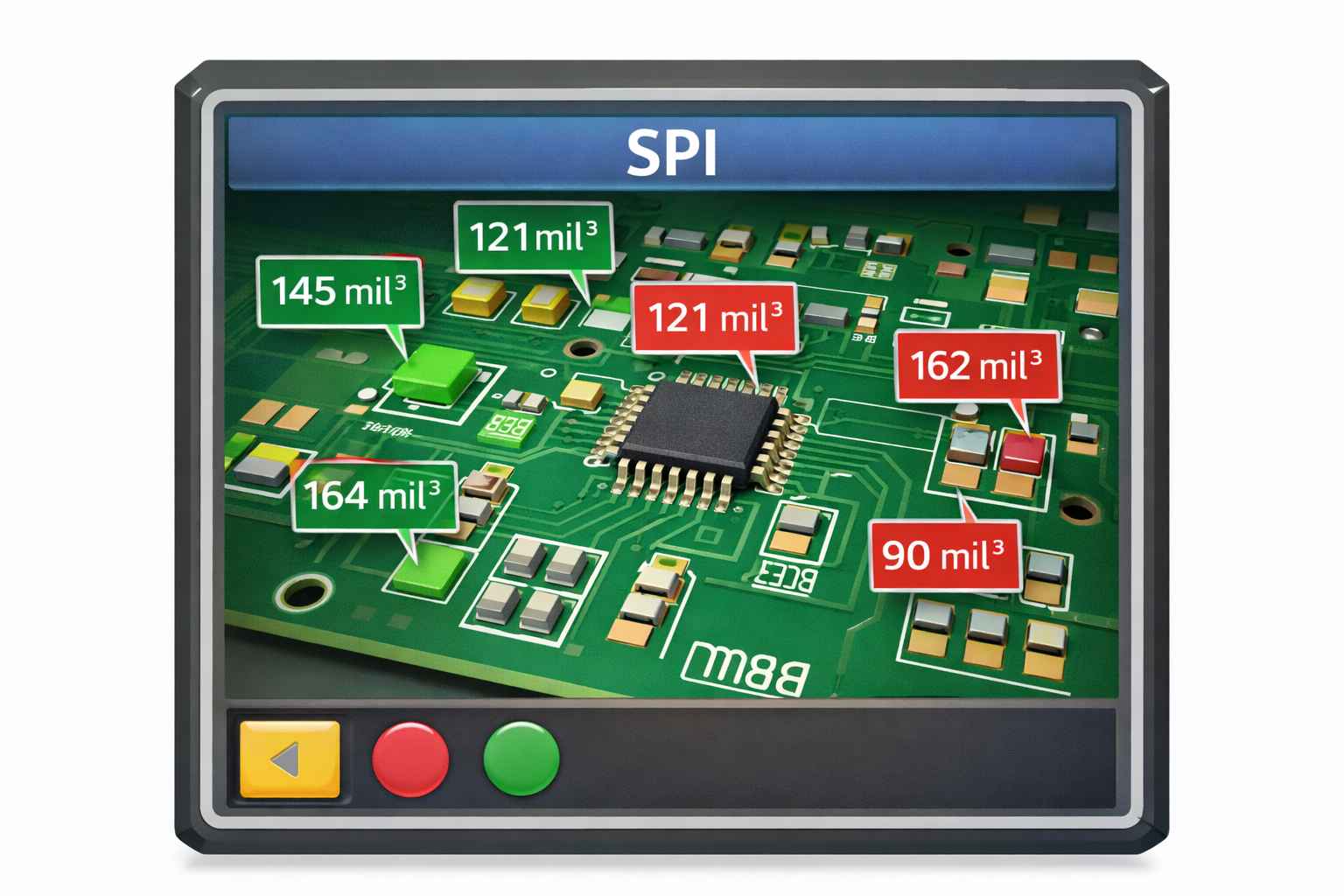

Inspekce pájené pasty (SPI)
Inspekce pájecí pasty (SPI) kontroluje pájecí nánosy bezprostředně po tisku a před vložením dílů. Měří výšku, objem a plochu pasty a potvrzuje, že každý nános je v rámci nastavených limitů a správně umístěn na svém podkladu. Když se v této fázi objeví problémy, lze je napravit dříve, než se postaví mnoho desek se stejnou tiskovou chybou. To snižuje přepracování a odpad a pomáhá udržet celý proces SMT stabilní tím, že poskytuje rychlou zpětnou vazbu o stavu šablony, manipulaci s pastou a nastavení tiskárny.

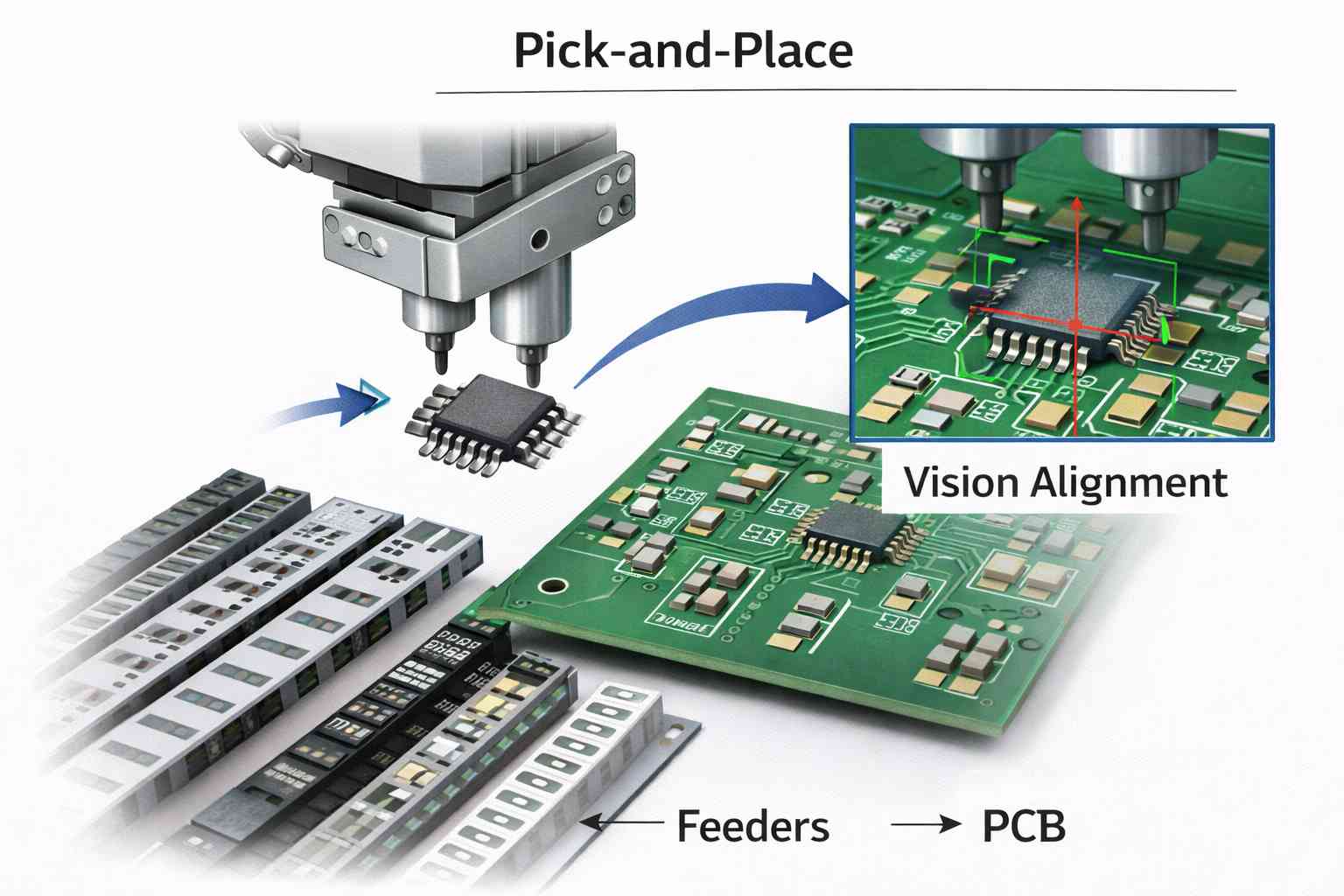

Pick-and-Place
• Stav podávače ovlivňuje, jak spolehlivě jsou díly vybírány, a pomáhá předcházet chybějícím, upuštěným nebo zdvojovaným dílům.
• Zorné zarovnání detekuje drobné chyby v rotaci a poloze a opravuje je před umístěním dílu na podložku.
• Řízení polarity a orientace udržuje diody, integrované obvody a polarizované kondenzátory zarovnané s jejich označením na PCB.

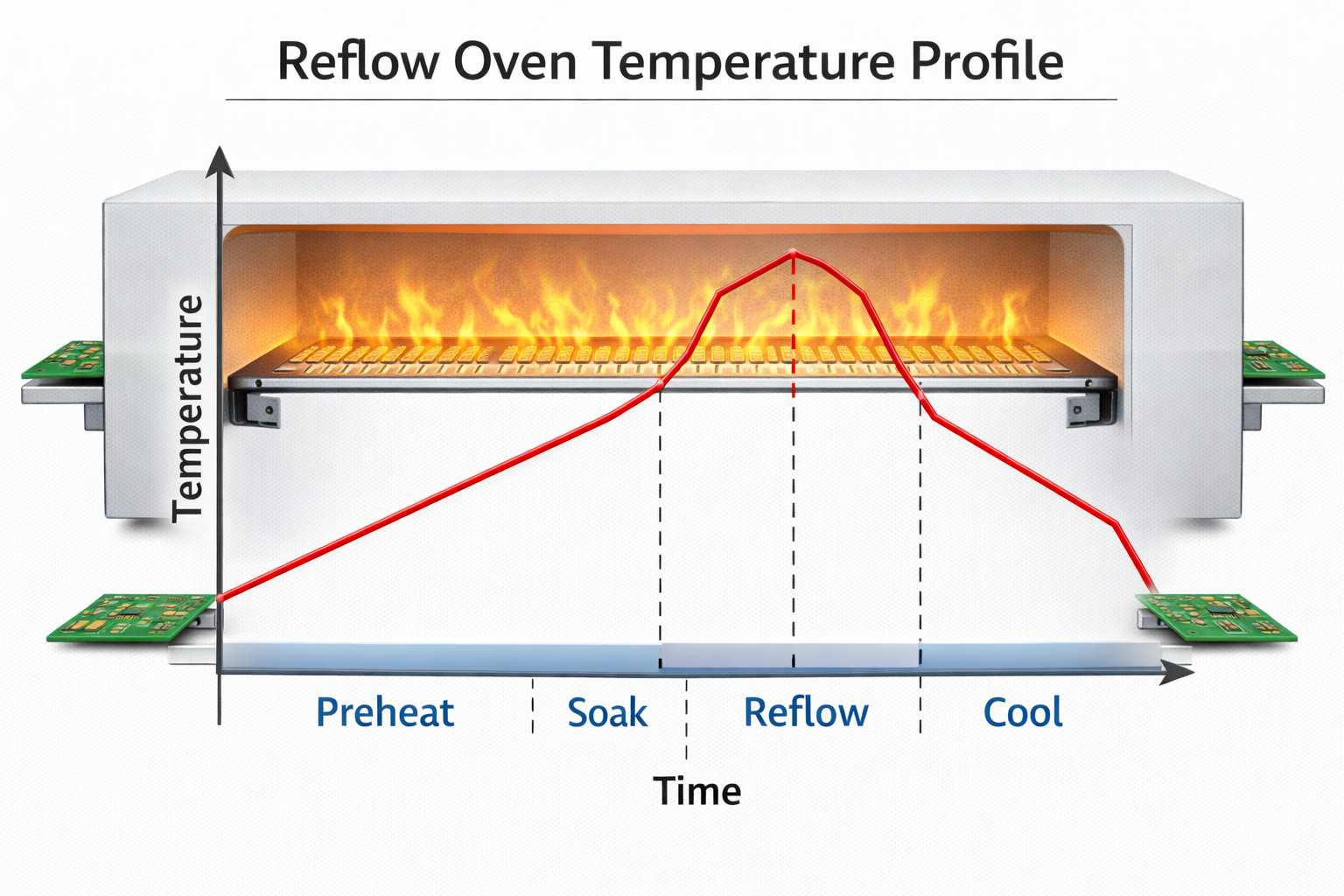

Pájení s přetavením
• Příliš chladné – špatné mokré spoje, matné nebo zrnité spoje, přerušené spoje a slabé pájecí vazby.
• Příliš horké – poškození dílů, zvednuté destičky a vyšší míra vad kvůli zvýšenému tepelnému zatížení desky.
• Nerovnoměrné zahřívání – Malé pasivky s náhrobními kameny, šikmé komponenty a spoje, které vypadají odlišně na stejné desce.
Technologie povrchové montáže: inspekce a řízení procesů

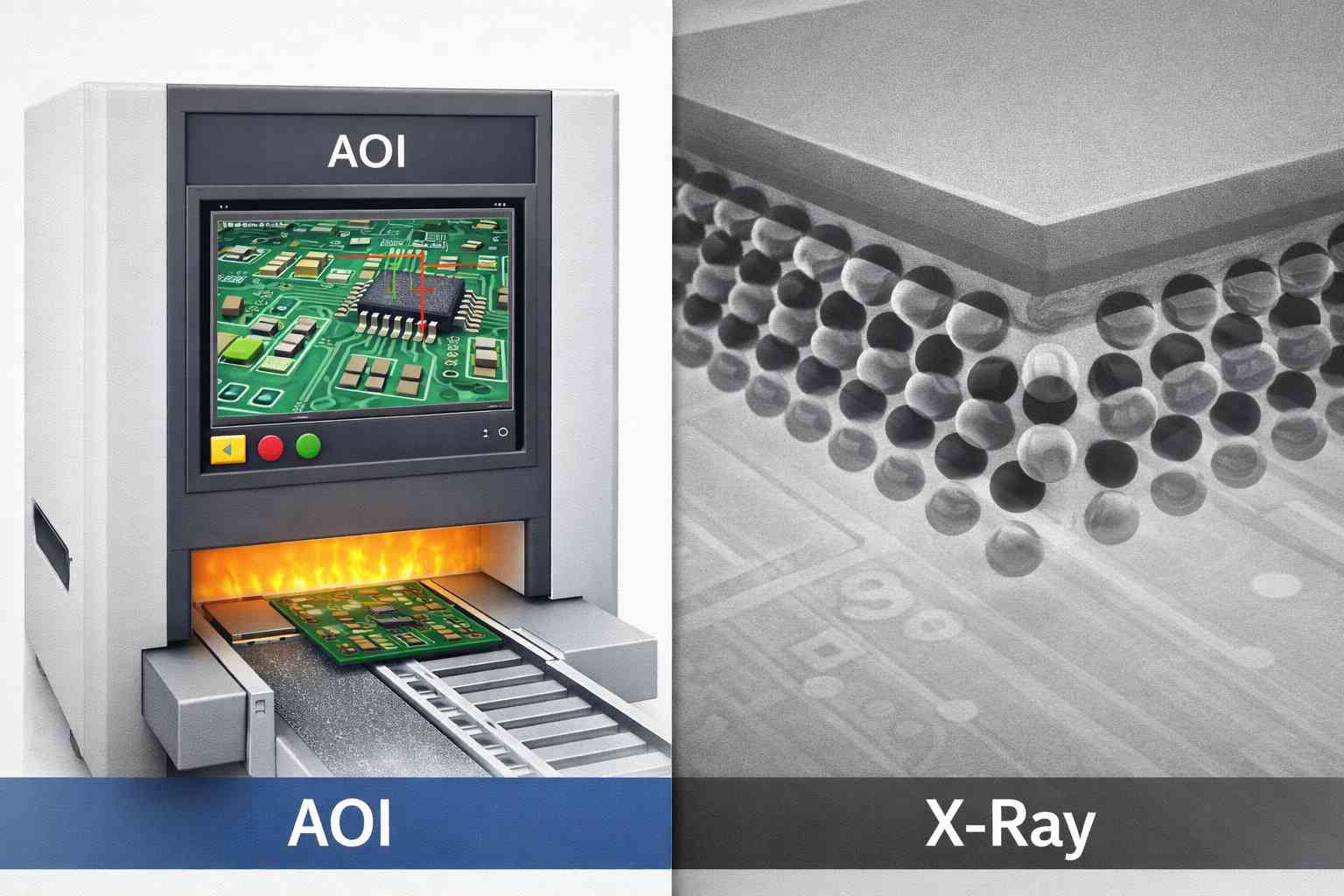

AOI a rentgen: Výběr správné metody inspekce
| Metoda | Nejlepší pro | Limity |
|---|---|---|
| AOI | Viditelné pájené spoje, polarita, chybějící nebo špatně zarovnané díly | Nevidím skryté klouby pod tělem balíčku |
| Rentgen | Skryté spoje, jako jsou BGA kulové pole a vnitřní zakončení | Pomalejší, vyšší náklady a vyžaduje lepší nastavení a interpretaci |
Základy SMT DFM
Design-for-manufactuaryability (DFM) v SMT se zaměřuje na rozložení desek, která tisknou, umisťují a kontrolují čistě. Rozložení, které dodržuje dobrou DFM praxi, pomáhá procesu zůstat stabilní, podporuje opakovatelné pájecí spoje a usnadňuje kontrolu vad dříve, než se rozšíří na mnoho desek. Užitečné postupy DFM:
• Používat správné vzory pozemků pro každý typ balíčku na základě uznávaných standardů půdorysu.
• Udržujte rozestupy mezi ploškami a stopami, které umožňují čisté uvolnění pasty a snižují riziko vzniku pájení.
• Přidat jasné značky polarity a indikátory pin-1 pro diody, LED diody a integrované obvody.
• Poskytovat místní fiduciály a panelové fiduciály, aby stroje mohly desku přesně zarovnat.
• Vyhýbejte se úzkým místům, kde se vyhýbají umístění trysek nebo výhledu inspekční kamery.
• Plánujte panelizaci a prvky oddělování, aby desky zůstaly stabilní při pohybu v řadě.

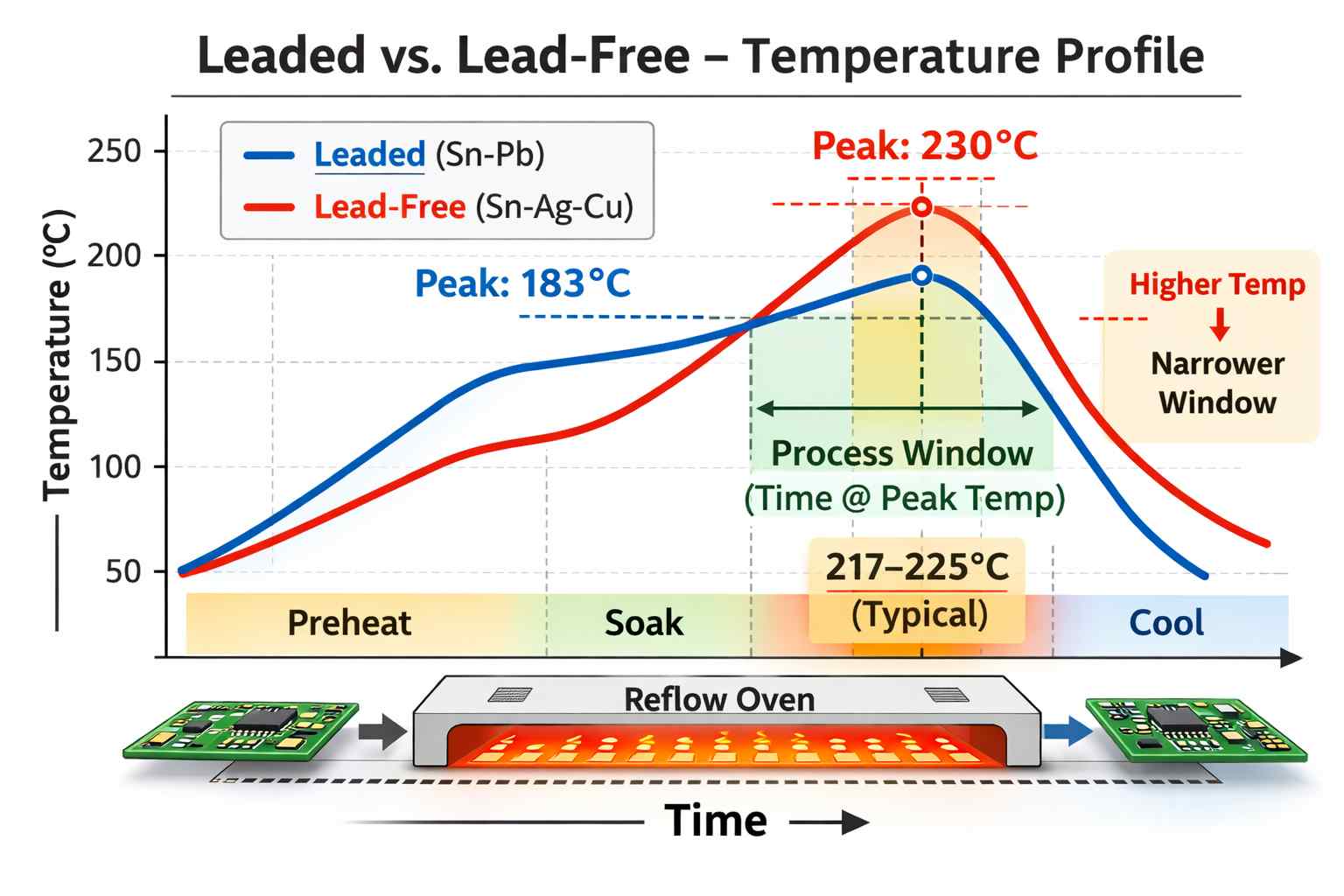

Bezolovnaté vs. olověné SMT
Bezolovnatý SMT má užší procesní okno než olovnatý SMT, protože pracuje při vyšších teplotách a může navlhčit destičky různě, což činí tepelnou kontrolu a stabilitu procesu důležitějšími pro spolehlivé spoje. Reflow profily musí správně zahřívat všechny spoje bez přetížení částí nebo PCB, a malé pasivy a husté uspořádání jsou náchylnější k tomu, že se spoje stou, šikmé a slabé spoje vyvíjejí na hroby. Aby byl proces udržen nízký počet vad a vysokou spolehlivost, vyžaduje konzistentní pájecí tisk, vhodný výběr pasty, stabilní profily reflow a efektivní inspekci.
Technologie povrchové montáže: vady a přepracování
Běžné vady SMT
| Vada | Jak to vypadá | Běžné příčiny |
|---|---|---|
| Přemostění | Nežádoucí pájecí zkrat mezi pady nebo piny | Příliš mnoho lepidla, polštářky příliš blízko u sebe, špatně potištěná pasta |
| Náhrobek | Jeden konec malého pasivního zdvihu je zvednut do vzduchu | Nerovnoměrné zahřívání, nerovnoměrné množství pasty na obou podložkách |
| Otevřený kloub | Žádné elektrické spojení na podložce | Příliš málo lepidla, špatné namočení nebo nesoulad dílů |
| Pájecí koule | Malé volné pájecí korálky u spojů | Problémy s pastou, kontaminací nebo nesoulad profilu reflow |
Přepracování a opravy
• Používejte kontrolované teplo, aby se zabránilo zvedání desek nebo poškození materiálu PCB.
• Správné nanášení tavidla, které pomáhá pájet plosky a vývody a snižuje riziko nových vad.
• Po opravě znovu zkontrolovat pomocí AOI nebo rentgenu, pokud je to potřeba, aby se potvrdilo, že opravený spoj a okolní spoje jsou vhodné.
• Sledovat opakující se vady a vzory úprav, aby bylo možné proces opravit u zdroje, místo aby se stejný problém opravoval opakovaně.
Závěr
Dobré výsledky v SMT přicházejí z toho, že každý krok držíte pod kontrolou: čistý tisk lepidlem, jasné SPI kontroly, přesné umístění a profil reflow, který rovnoměrně zahřívá spoje bez přehřívání dílů. AOI odhaluje viditelné problémy, zatímco rentgen kontroluje skryté klouby, například BGA. Pomáhají i silné DFM volby, jako jsou správné odrysy, bezpečné vzdálenosti, jasné značky polarity, fiducials a stabilní panelizace. Bezolovnaté systémy běží tepleji, takže okno je užší.
Často kladené otázky [FAQ]
Z čeho je vyrobena pájecí pasta?
Pájecí pasta je směs pájkového prášku a tavidla.
Proč je povrchová úprava PCB v SMT důležitá?
Ovlivňuje, jak dobře pájení navlhčuje plosky a jak spolehlivé jsou spoje.
Proč potřebují díly SMT kontrolu vlhkosti?
Vlhkost se může při přetavování rozšířit a způsobit praskání balení.
Co ovládá návrh šablon?
Ovládá, kolik pájecí pasty je vytištěno na každý pad.
Proč je teplota a vlhkost důležitá v SMT?
Změní chování pasty a zvyšuje rizika jako kontaminace nebo poškození ESD.
Jak se kontroluje dlouhodobá spolehlivost SMT?
Testuje se zátěžovými testy, jako jsou tepelné cyklování, vibrace a testování vlhkosti.
