Tandemový jistič umístí dva nezávislé 120V jističe do jednoho slotu v rozvaděči, aby ušetřil místo v kompatibilních rozvaděčích. Lze jej použít pouze tam, kde to umožňuje rozvaděč, a pouze pro správné typy větví obvodů. Tento článek vysvětluje kompatibilitu tandemových jističů, správné použití, limity obvodů, bezpečnostní kontroly a běžné problémy.

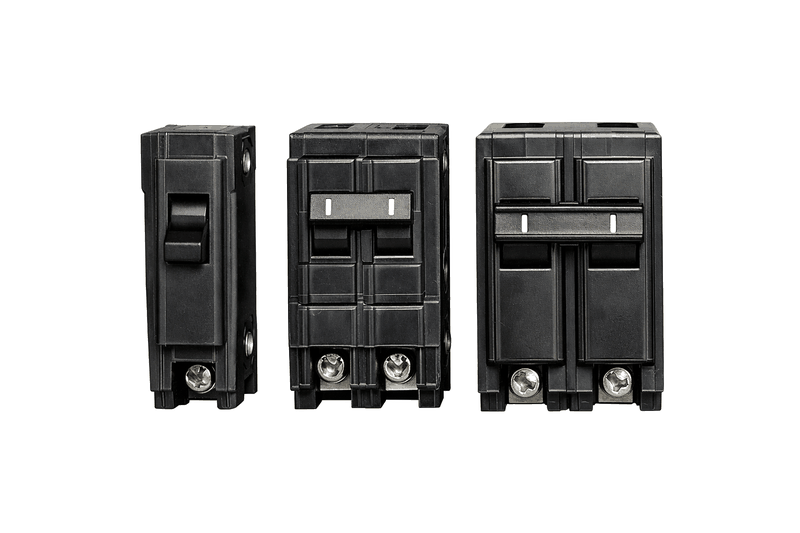

Co je to tandemový jistič
Tandemový jistič obsahuje dva samostatné 120V jističe v jednom krytu a zapadá do jednoho slotu na rozvaděč. Každá strana má svůj vlastní spínač a funkci spouštění, takže jeden obvod může vypnout, aniž by automaticky vypnul druhý. To umožňuje připojení dvou samostatných 120V větví v omezeném prostoru rozvaděče. Tandemový jistič však neposkytuje napájení 240V a nenahrazuje skutečný dvoupólový jistič.
Tandemový jistič vs jednopólový a dvoupólový jistič
| Typ jističe | Hlavní účel | Typické napětí | Použitý panel | Nejlepší pro |
|---|---|---|---|---|
| Standardní jednopólový jistič | Chrání jeden rozbočkový obvod | 120V | 1 slot | Jeden osvětlovací nebo zásuvkový obvod |
| Tandemový jistič | Chrání dva samostatné větvové okruhy v jednom krytu | 120V + 120V | 1 slot | Přidání dvou malých 120V obvodů do kompatibilního panelu |
| Dvoupólový jistič | Chrání jeden 240V obvod nebo některé propojené obvody | 240V | 2 sloty | Sušičky, ohřívače vody, klimatizace a sporáky |
Jistič musí odpovídat obvodu, který má chránit. Úspora místa v rozvaděči může pomoci, ale správná elektrická funkce je důležitější.

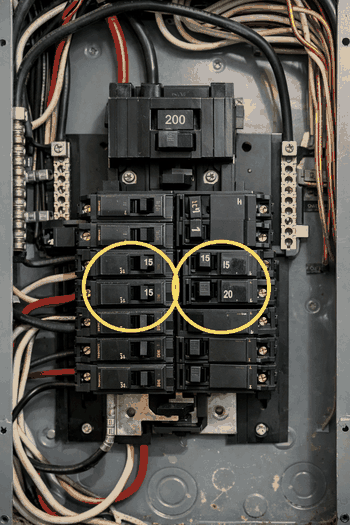

Kdy lze a nelze použít tandemový jistič
Tandemový jistič je nejužitečnější, když kompatibilní rozvaděč nemá volné místo pro standardní jističe a je potřeba jen malý počet dalších 120V okruhů. Je vhodný pouze tehdy, pokud to umožňuje rozvaděč, kapacita služby a rozvaděče zůstávají dostatečné a nové okruhy jsou standardní 120V větve.
Běžné hodnocení a využití
| Běžné hodnocení | Typ obvodu | Obvyklé použití |
|---|---|---|
| 15A / 15A | Osvětlovací obvody | Obecné osvětlení |
| 20A / 20A | Obvody zásuvk | Obecné kanály |
| 15A / 20A | Smíšené lehké větvové obvody | Omezené rozšíření obvodu bylo povoleno |
Vhodné a nevhodné využití
| Typ obvodu | Tandemový jistič, je vhodný? | Důvod |
|---|---|---|
| Dva samostatné 120V větvové obvody | Ano, pokud to panel dovolí | Každý obvod pracuje nezávisle |
| Obvod zařízení 240V | Ne | Tandemový jistič neposkytuje dvoupólové 240V připojení |
| Vícevodičový větvový obvod se sdíleným nulovým vodičem | Ne | Neposkytuje požadovaný fázový vztah |
Kompatibilita tandemových jističů
Označení panelů a obecný význam
| Označení panelů | Význam | Přídavek na tandemové moduly |
|---|---|---|
| 20/20 | 20 polí, 20 obvodů | Žádné tandemové jističe nejsou povoleny |
| 30/40 | 30 políček, až 40 obvodů | Některé pozice mohou povolit tandemové jističe |
| 40/40 | 40 polí, 40 obvodů | Plná standardní kapacita, takže tandemové jističe často nejsou potřeba |
CTL a ne-CTL tandemové jističe
| Typ | Celé jméno | Hlavní rys | Typické použití |
|---|---|---|---|
| CTL tandemový jistič | Omezení celkového počtu obvodů | Má funkci odmítnutí schválených slotů | Moderní kompatibilní panely |
| Ne-CTL tandemový jistič | Ne-obvodové celkové omezení | Nemá stejnou funkci odmítnutí | Omezené použití výměny ve starších panelech |
Tandemový jistič může ušetřit místo, ale nezvyšuje celkovou kapacitu rozvaděče a nenahrazuje potřebu správného výpočtu zatížení.
Kompatibilita tandemových jističů a jak zkontrolovat svůj rozvaděč
Kompatibilita panelů musí být vždy ověřena před instalací. Nejspolehlivějším referenčním místem je štítek uvnitř dvířek rozvaděče, který ukazuje schválené typy jističů, model rozvaděče a všechny pozice štěrbin, kde jsou tandemové jističe povoleny.
Panelové značení a obecný význam
| Označení panelů | Význam | Přídavek na tandemové moduly |
|---|---|---|
| 20/20 | 20 polí, 20 obvodů | Tandemové jističe nejsou povoleny |
| 30/40 | 30 políček, až 40 obvodů | Některé pozice mohou povolit tandemové breakery |
| 40/40 | 40 polí, 40 obvodů | Plná standardní kapacita, takže tandemové jističe často nejsou potřeba |
Tandemové jističe CTL a ne-CTL
| Typ | Celé jméno | Hlavní rys | Typické použití |
|---|---|---|---|
| CTL tandem breaker | Omezení celkového počtu obvodů | Má funkci odmítnutí schválených slotů | Moderní kompatibilní panely |
| Ne-CTL tandem jistič | Ne-obvodové celkové omezení | Nemá stejnou funkci odmítnutí | Omezené použití výměny ve starších panelech |
Jak zkontrolovat, zda rozvaděč přijímá tandemový jistič
Nejdřív zkontrolujte štítek na panelu. Potvrďte přesnou značku jističe a sérii uvedené pro rozvaděč. Identifikujte schválené pozice slotů, protože některé panely umožňují tandemové jističe pouze na konkrétních místech. Ověřte, že návrh sběrnice odpovídá požadovanému typu CTL. Jistič musí odpovídat popisu rozvaděče, ne jen vypadat, že sedí.

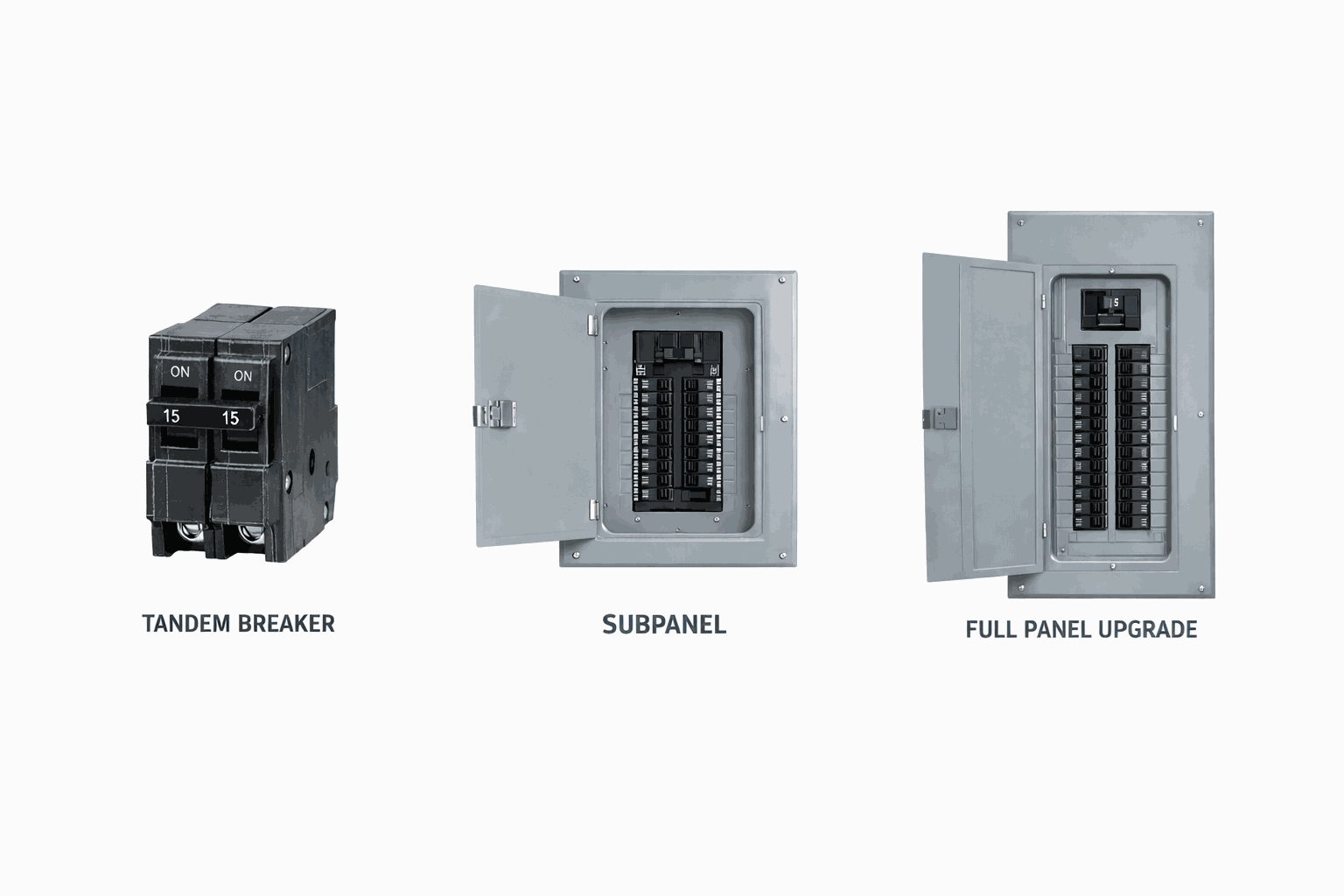

Tandemový jistič vs podrozvaděč nebo upgrade rozvaděče
| Možnost | Nejlepší, když | Hlavní výhoda | Hlavní omezení |
|---|---|---|---|
| Tandemový jistič | Stačí jen jeden nebo dva další 120V okruhy | Šetří místo v panelu s nižšími okamžitými náklady | Omezeno kompatibilitou panelu a typem obvodu |
| Podpanel | V jedné oblasti je potřeba několik nových okruhů | Přidává kapacitu organizovaného obvodu | Vyžaduje to více instalačních prací a plánování přívodů |
| Kompletní upgrade panelu | Stávající panel je příliš omezený, nebo se očekává další rozšíření | Poskytuje největší dlouhodobou flexibilitu | Má nejvyšší krátkodobé náklady |

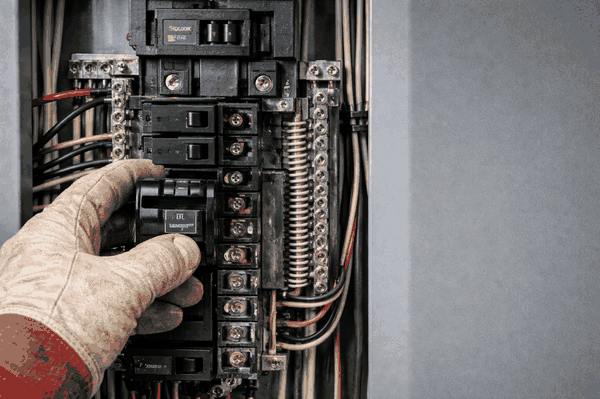

Pravidla instalace a bezpečnostní kontroly tandemového jističe
Před instalací tandemového jističe si ověřte přesný model rozvaděče, použijte pouze uvedený typ jističe, ověřte, že je pozice slotu schválena, a porovnejte hodnotu jističe s velikostí vodiče a účelem obvodu. Je také nutné dodržovat místní pravidla pro povolení a kontroly. Nikdy nepředpokládejte, že jističe stejné značky jsou zaměnitelné, nikdy nepoužívejte tandemový jistič místo správného dvoupólového jističe a nikdy nepovažujte práci do rozvaděče jako jednoduchou výměnu hardwaru.
Běžné body poruchy tandemových jističů
| Problém | Proč na tom záleží |
|---|---|
| Špatná řada jističů | Nemusí správně sedět nebo nepřipojovat, i když se zdá, že sedí |
| Tandem instalovaný v neschváleném slotu | Může porušit seznam panelů a překročit zamýšlený limit obvodu |
| Ne-CTL použito nesprávně | Může obejít omezení návrhu panelů |
| Jistič použitý pro špatný typ obvodu | Může zanechat zátěž nesprávně chráněnou nebo nesprávně napájenou |
| Ignorování nosnosti | Může přetížit rozvaděč nebo službu i tehdy, když je k dispozici fyzický prostor |
Běžné problémy s tandemovými jističy a jejich řešení
Běžné příznaky, které vyžadují pozornost, zahrnují nadměrné teplo, změnu barvy, opakované nepříjemné zakopání, potíže s pohybem rukojeti nebo viditelné opotřebení.
| Symptom | Možný význam | Co zkontrolovat |
|---|---|---|
| Jeden odbočí, ale druhý zůstává zapnutý | Nezávislý provoz nebo porucha na jednom obvodu | Stav zátěže, zkrat, přetížení a vzor poruch |
| Opakované vypadávání | Přetížení obvodu, porucha nebo problém s jističem | Připojená zátěž, stav zapojení a stav jističe |
| Breaker je teplý | Špatné připojení, velká zátěž nebo problém s kompatibilitou | Těsnost terminálu, úroveň zatížení a správný typ jističe |
| Změna barvy nebo viditelné opotřebení | Poškození teplem nebo špatné připojení | Stav jističe, stav sběrnice a potřeba výměny |
| Klika působí nenormálně nebo se těžko resetuje | Vnitřní opotřebení nebo poškození jističe | Výměna jističe a kontrola obvodu |
Závěr
Tandemové jističe jsou možností šetřit místo pro přidání malého počtu 120V okruhů do kompatibilního rozvaděče. Bezpečné použití závisí na seznamu rozvaděče, schválené pozici slotu, správném typu jističe, správném použití okruhu a dostatečné kapacitě rozvaděče a servisní kapacity. Nezvyšuje celkovou elektrickou kapacitu a nemůže nahradit dvoupólový jistič. Pečlivá kontrola je nutná, aby se předešlo problémům s kompatibilitou, zatížením a bezpečností.
Často kladené otázky [FAQ]
Mohu použít tandemový jistič v jakémkoli rozvaděči?
Ne. Tandemový jistič lze použít pouze v panelech, které jej výslovně uvádějí jako schválený typ jističe.
Jak poznám, jestli můj rozvaděč přijímá tandemový jistič?
Zkontrolujte štítek uvnitř dvířek rozvaděče na schválené typy jističů a povolené pozice slotů.
Poskytuje tandemový jistič 240V?
Ne. Poskytuje dva samostatné 120V okruhy a nenahrazuje skutečný dvoupólový jistič.
Zvyšují tandemové jističe kapacitu rozvaděče?
Ne. Přidávají polohy obvodů, ale nezvětšují celkovou ampérovou kapacitu rozvaděče ani velikost servisu.
Jsou tandemové jističe legální?
Ano, ale jen pokud jsou instalovány v rozvaděči určené pro tandemové použití a na správných schválených místech.
Kdy je podrozvaděč lepší než tandemový jistič?
Podrozvaděč je obvykle lepší volbou, když je potřeba několik nových okruhů nebo se očekává budoucí rozšíření.
