Produkty jsou běžně vystaveny náhodným pádům během výroby, přepravy, skladování a každodenní manipulace. I jediný náraz může vést k poškození konstrukce, skrytým vnitřním poruchám nebo snížení výkonu. Drop testing poskytuje kontrolovaný a měřitelný způsob hodnocení odolnosti nárazu, ověřování ochrany balení a vedení k vylepšením návrhu. Jasným definováním podmínek mohou týmy činit sebevědomá, datově podložená rozhodnutí o spolehlivosti.

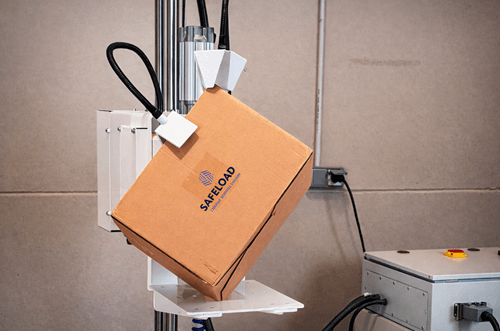

Přehled drop testu
Test pádu je kontrolované vyhodnocení, které kontroluje, jak produkt nebo jeho balení reaguje na tvrdý povrch z určené výšky, v určené orientaci přistání a na zvolený typ povrchu. Po každém pádu je předmět kontrolován na viditelné poškození a případnou změnu funkce. Tento test je důležitý, protože potvrzuje, zda produkt a jeho balení vydrží realistické manipulace a nárazy při přepravě, aniž by ztratil výkon nebo bezpečnost. Poskytuje také jasné, měřitelné důkazy pro zlepšení návrhu, snížení zbytečných selhání a podporu konzistentních rozhodnutí při plnění standardů nebo požadavků zákazníků.

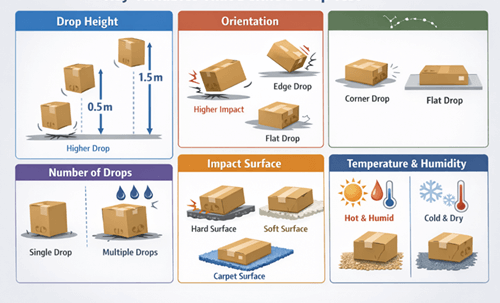

Proměnné, které definují drop test
• Výška pádu – Nastavuje rychlost nárazu a energii při kontaktu. Vyšší dropy obecně zvyšují jak funkční riziko, tak kosmetické poškození.
• Orientace – Řídí místa, kde se koncentruje napětí. Rohy a hrany obvykle vytvářejí nejvyšší lokální napětí, zatímco ploché srázy rozkládají zatížení rovnoměrněji.
• Počet pádů – Jeden pád nemusí ukázat problém, ale opakované pády mohou způsobit praskliny, uvolněné spoje nebo posunuté vnitřní části při hromadění poškození.
• Nárazová plocha – Mění způsob přenosu energie a množství odrazu. Tvrdší povrchy obvykle způsobují silnější nárazy.
• Teplota a vlhkost – ovlivňují chování materiálu a způsoby selhání. Plasty, lepidla, pěny a povlaky mohou být křehké, měkké nebo méně elastické v závislosti na prostředí.

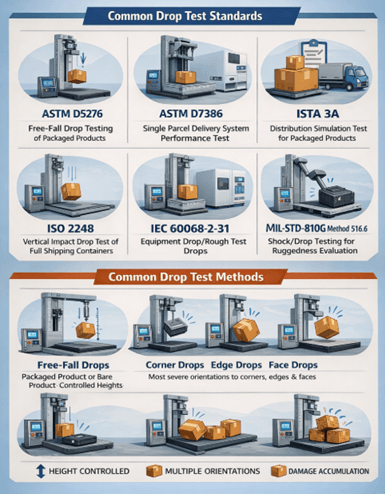

Standardy testování na konci a běžné testovací metody
Mnoho programů drop testů se řídí publikovanými standardy, aby metody byly konzistentní a výsledky opakovatelné. Tyto standardy definují klíčové položky, jako je výška pádu, orientace, počet pádů, nárazová plocha, kondice a kritéria úspěšnosti/neúspěchu, aby různé laboratoře a dodavatelé mohli provádět srovnatelné testy.
Mezi běžné standardy patří:
• ASTM D5276 – Standardní metoda pro testování volným pádem u balených výrobků.
• ASTM D7386 – Zaměřuje se na testování dopadu balíků za definovaných podmínek manipulace.
• ISTA 3A – Široce používaný distribuční testovací postup, který zahrnuje testování pádu jako součást širší simulace přepravy.
• ISO 2248 – Standard pro testování kapek balení s vertikálními nárazovými kapkami ve specifikovaných výškách a orientacích.
• IEC 60068-2-31 – Environmentální testování zařízení, včetně pádů a hrubého zacházení pro posouzení odolnosti.
• MIL-STD-810G Metoda 516.6 – Vojenské environmentální inženýrské pokyny, které zahrnují testování typu náraz/pád jako součást hodnocení odolnosti.
Testovací metody používané v těchto normách:
• Volný pád ve kontrolovaných výškách (balený nebo holý produkt).
• Rohové, okrajové a čelní pády pro reprezentaci nejpravděpodobnějších a nejzávažnějších případů nárazu.
• Opakované sekvence pádů pro zachycení nahromaděného poškození místo selhání při jedné události.
Používání standardů také zlepšuje komunikaci mezi týmy a dodavateli tím, že všem poskytuje společnou referenci pro nastavení testů, formát reportování a limity přijetí.
Zařízení pro testování pádu používané v reálných programech

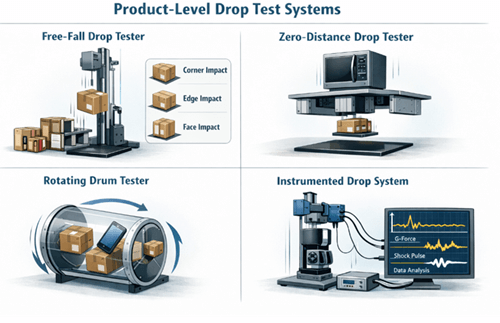

Systémy testování kapání na úrovni produktu
• Tester pádu volného pádu (tester pádu balení nebo produktu): Vedený, kontrolovaný uvolňovací systém, který nastavuje výšku, orientaci a konzistenci uvolnění na pevný nárazový povrch. Snižuje variabilitu oproti manuálním dropům a podporuje opakované nárazy do rohu, hrany a čela. Toto je nejběžnější systém pro ověřování obalů a testování odolnosti hotových výrobků.
• Tester pádu na nulové vzdálenosti: Navržený pro těžké i velké výrobky. Podpůrná platforma se mizí, zatímco produkt zůstává téměř nehybný, což zlepšuje kontrolu, snižuje efekty odrazu a umožňuje bezpečnější a opakovatelnější dropy u předmětů s vysokou hmotností.
• Tester rotujícího bubnu (tumble): Buben, který opakovaně zvedá a otáčí produkt, aby generoval více nárazů v řadě. Simuluje opakované pády z nízké výšky, které mohou nastat při manipulaci a přepravě, a běžně se používá pro spotřební elektroniku a přenosná zařízení, kde je hrozné kumulativní poškození.
• Instrumentovaný systém kapání: Tester kapek integrovaný s akcelerometry a sběrem dat pro kvantifikaci závažnosti šoku. Měří maximální zrychlení (úroveň g), délku rázového pulzu a charakteristiky vlnového tvaru, což pomáhá týmům porovnávat nárazy napříč orientacemi, nastaveními a revizemi návrhu.

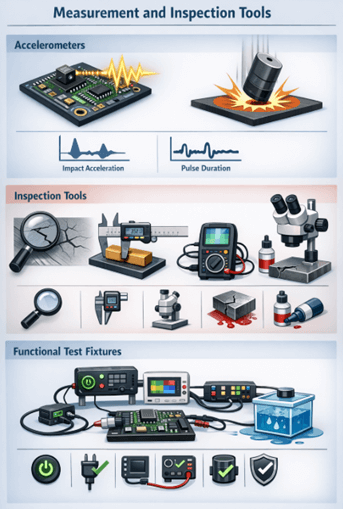

Měřicí a inspekční nástroje
• Akcelerometry: Senzory měřící zrychlení nárazu a délku pulzu. Pomáhají týmům zjistit, které orientace způsobují nejvyšší úroveň šoku a potvrdit, že byla dosažena zamýšlená závažnost.
• Inspekční nástroje: Zařízení pro kontrolu kosmetických a strukturálních poškození, včetně zvětšení, řízeného osvětlení, třmene, mikroskopů a metod barviv nebo označování, které odhalují praskliny, deformace nebo oddělení.
• Funkční testovací zařízení: Nastavení, která potvrzují, že produkt stále splňuje požadavky po každém dropu, jako jsou kontroly zapnutí, ověřování řízení a konektorů, kontrola displejů, testy úniků, kontrola elektrické kontinuity, kontrola senzorů a ověřování bezpečnostních funkcí.

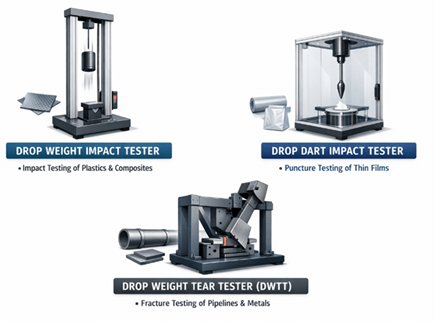

Nárazové testery na úrovni materiálu
• Nárazový tester s pádovou hmotností: Měří odolnost plastů, kompozitů nebo plechových materiálů při kontrolované padající hmotě.
• Drop Ert Impact Tester: Primárně se používá pro tenké vrstvy (například plastové obalové fólie) k měření odolnosti proti propíchnutí při dopadu šipky padající.
• Tester trhání s kapací hmotností (DWTT): Používá se hlavně při testování potrubí a kovových materiálů k hodnocení chování lomu a šíření trhlin při nárazovém zatížení.
Typický pracovní postup drop testu
Standardní drop test následuje strukturovanou sekvenci, aby výsledky byly konzistentní a snadno vystopovatelné k přesným testovacím podmínkám.
• Plánování: Definujte účel testu (balení vs. holý produkt), vyberte standardní nebo interní metodu a nastavte proměnné jako výšku dropu, orientaci, počet dropů, typ povrchu a kritéria pro úspěšné a neúspěšné/neúspěšné.
• Kalibrace a nastavení: Ověřte nastavení testeru kapání, potvrďte výšku pádu a způsob uvolnění a zkontrolujte stav nárazové plochy. Pokud jsou senzory použity, potvrďte, že fungují správně a jsou správně nastavené.
• Příprava vzorků: Připravte vzorky tak, aby reprezentovaly skutečné podmínky, včetně plně sestavených produktů, nabitých/nenabitých stavů, instalovaných doplňků nebo zabalených konfigurací. Pokud je potřeba, aplikujte environmentální úpravu (namočení teploty/vlhkosti).
• Provedení: Provádějte dropy v definovaném pořadí, přičemž orientace a manipulace jsou konzistentní. Sledujte každou kapku, aby každý dopad mohl být spojen s konkrétní podmínkou a vzorkem.
• Inspekce a analýza: Kontrola kosmetických a strukturálních poškození a provádění funkčních kontrol po shození (nebo v definovaných intervalech). Zaznamenávejte způsoby selhání, identifikujte vzory a porovnejte výsledky napříč vzorky nebo konfiguracemi.
• Dokumentace a reportování: Zachycování testovacích nastavení, identifikace vzorků, výsledků, fotografií a jakýchkoli měření. Shrňte výsledky podle kritérií přijetí a zdůrazněte doporučené změny v designu nebo balení.
Kritéria pro úspěšné a neúspěšné a limity přijetí
Drop test vyžaduje předem stanovené limity přijetí. Bez jasných kritérií se výsledky stávají subjektivními a různí recenzenti mohou dospět k různým závěrům. Limity přijetí by měly být napsány před testováním a aplikovány stejným způsobem na každý vzorek a orientaci.
Hodnotící kategorie:
• Konstrukční integrita: Produkt nesmí vykazovat žádné praskliny, trhliny, oddělení ani trvalou deformaci, která snižuje pevnost, vytváří ostré hrany nebo oslabuje klíčové nosné oblasti. Spojovací prvky, spoje a spojené spoje by měly zůstat pevné.
• Funkční výkon: Po nárazu musí produkt zapnout a fungovat v souladu se specifikací. To často zahrnuje kontrolu elektrické kontinuity, ovládání, konektorů, displejů, senzorů, těsnění a jakýchkoli bezpečnostních funkcí. Přerušované poruchy se počítají jako selhání, pokud je lze opakovat.
• Estetický stav: Kosmetické limity by měly být jasně definovány, například povolená hloubka promáčkliny, délka škrábance, velikost laku/odštípnutí, praskliny nebo oděrky po povlaku a zda je možné poškození na viditelných místech. Pokud se používá hodnocení (A/B/C), definujte každou známku měřitelnými pravidly.
• Ochrana obalů: Obal může v rozumné míře promáčklinovat, zmačkat nebo se drtit, ale produkt musí zůstat chráněn. Kritéria často zahrnují žádný kontakt produktu s povrchem, žádný kritický vnitřní pohyb a žádné poškození, které by ohrozilo ochranu pro zbytek distribučního cyklu.
Analýza selhání po testu pádu
Když dojde k selhání, cíl se přesouvá z "prošlo to?" na důvod, proč selhal a jaká změna mu zabrání. Dobrá analýza selhání spojuje pozorované poškození se specifickým stavem pádu (výška, orientace, povrch, teplota a počet pádů). Mezi běžné způsoby selhání patří:
• Křehké praskání – Náhlé praskání plastů, skla, keramiky nebo povlaků, často vyvolané nárazy rohů nebo hran.
• Uvolnění spojovacího prvku – Šrouby se vytahují, klipy se uvolňují nebo se zacvaknou v důsledku opakovaných nárazů a vibrací.
• Vnitřní posun komponent – Baterie, reproduktory, čočky nebo moduly se posouvají do polohy, což způsobuje chrastění, nesoulad nebo elektrické odpojení.
• Praskání PCB – Ohyb desky při nárazu vedoucí k prasklinám, zejména v blízkosti montážních bodů, výřezů nebo těžkých součástí.
• Selhání pájených spojů – Prasklé pájené spoje nebo zdvihnuté plosky způsobené vysokým napětím na vývodech součástek, často se projevují jako přerušované elektrické poruchy.
• Kolaps polštáře – Pěnové nebo elastomerové absorbéry energie se trvale stlačují, čímž se snižuje ochrana při pozdějších pádech.
• Stlačení rohů – Lokální deformace v rozích, která koncentruje napětí a může vyvolat praskliny nebo otevírat spáry.
Výhody testování kapky
| Výhody | Popis |
|---|---|
| Bezpečnost | Ověřuje, že produkt snáší očekávané nárazy, aniž by vytvářel nebezpečí, jako jsou ostré hrany, odkryté vnitřnosti, poškození baterie nebo ztráta ochranných bariér. |
| Odolnost a výkon | Potvrzuje, že produkt po nárazu stále funguje správně, pomáhá odhalit problémy jako občasné poruchy, uvolněné konektory, posunuté díly nebo změny těsnění, které nemusí být na první pohled zřejmé. |
| Spokojenost zákazníků | Snižuje viditelné poškození a předčasné selhání při skutečném používání, což snižuje počet vrácených údajů, negativních recenzí a stížností na podporu, zejména u produktů často manipulovaných. |
| Kontrola nákladů na materiál a dopravu | Pomáhá týmům ladit balení a úroveň ochrany, aby nebyly předimenzované. To podporuje lepší rovnováhu mezi ochranou, velikostí/hmotností balení a nákladovou efektivitou. |
| Snížené náklady na záruku a výměnu | |
| Identifikuje slabá místa před uvedením na trh, zlepšuje dlouhodobou spolehlivost a snižuje počet selhání polí, reklamací a míry výměny během životního cyklu produktu. |

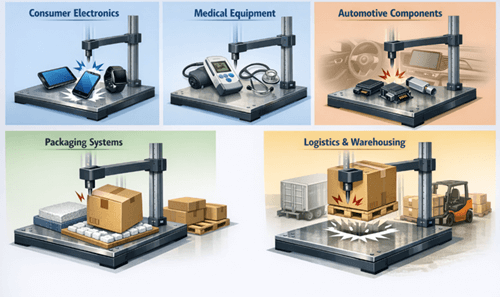

Běžné aplikace testování kapky napříč odvětvími
• Spotřební elektronika: Produkty jako přenosná zařízení, nositelná zařízení, notebooky a příslušenství jsou testovány za účelem posouzení dopadů na rohy, hrany a čelo při každodenním používání. Nezbytná je jak kosmetická odolnost, tak i funkčnost.
• Zdravotnické vybavení: Přenosné diagnostické nástroje, monitorovací zařízení a malé přístroje musí po náhodném pádu zachovat přesnost a bezpečnost. Testování se často zaměřuje na pevnost konstrukce, kalibrační stabilitu a integritu krytu.
• Automobilové komponenty: Elektronické moduly, senzory, konektory a vnitřní součásti jsou hodnoceny z hlediska odolnosti vůči nárazům během přepravy, montáže a servisních akcí. Testování pádu pomáhá potvrdit mechanické zadržení a spolehlivost elektřiny.
• Balicí systémy: Kartony, polstrovací materiály, vložky a ochranné konstrukce jsou testovány, aby se zajistilo, že absorbují nárazovou energii a zabrání poškození produktu během distribuce.
• Logistika a skladování: Přepravní kontejnery, palety a manipulační jednotky jsou hodnoceny tak, aby simulovaly reálné shody během nakládky, vykládky a třídění.
Běžné chyby při testování při pádu
• Nedefinovaná orientace dropu: Pokud nejsou jasně specifikovány orientace rohů/hran/ploch, různí testeri mohou produkt upustit odlišně, což ztěžuje srovnání výsledků.
• Nekonzistentní tvrdost povrchu: Použití různých podlah, opotřebovaných plechů nebo neověřených povrchových stohů (dlaždice, překližka, beton) mění závažnost dopadu a může zakrýt nebo zvýraznit poruchy.
• Vynechání klimatizace prostředí: Teplota a vlhkost mohou změnit chování plastů, lepidel, pěn a povlaků. Vynechání podmiňování může vést k výsledkům, které neodpovídají reálnému využití nebo distribučním prostředím.
• Příliš málo vzorků: Malá sada vzorků může přehlédnout variabilitu mezi materiály a sestavou, což vede k mylné jistotě nebo zavádějícím závěrům.
• Žádná měřitelná kritéria pro úspěšné nebo neúspěšné: Pokud jsou limity pro přijetí vágní, výsledky se stávají subjektivními a týmy mohou diskutovat o tom, co znamená "přijatelné" poškození.
• Špatná dokumentace: Chybějící detaily jako ID vzorků, sekvence pádu, výšky, fotografie nebo načasování selhání ztěžují práci na příčině a oslabují sledovatelnost.
• Ignorování kumulativního poškození: Některé problémy se objeví až po opakovaných pádech. Každá kapka je nezávislá, což může přehlédnout únavu, uvolnění a postupné praskání.
Vyhýbání se těmto chybám zlepšuje spolehlivost testů, posiluje rozhodování a snižuje riziko přepracování v pozdějších fázích programu.

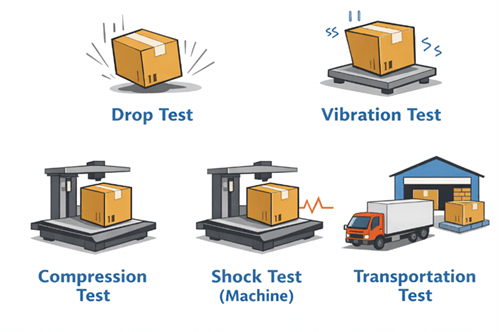

Testování pádu vs. jiné mechanické testy
| Typ testu | Hlavní účel | Typ zatížení |
|---|---|---|
| Test propadu | Vyhodnocujte poškození způsobené nárazy volným pádem při manipulaci | Náhlý šok |
| Zkouška vibrací | Simulujte vibrace a rezonance transportu | Cyklické zatížení |
| Test komprese | Zkontrolujte pevnost při skládání a odolnost proti drcení | Statická zátěž |
| Test rázu (stroj) | Aplikujte řízený pulz zrychlení s definovaným tvarem a délkou trvání | Programovatelný ráz |
| Test dopravy | Simulujte plné distribuční podmínky (manipulace + vozidlo + skladování) | Kombinovaná napětí |

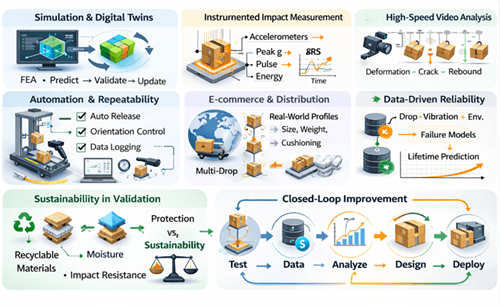

Budoucí trendy v technologii testování a validace kapek
Testování pádu se posouvá za hranice základních kontrol volného pádu. Moderní validace kombinuje simulace, kvalitnější data o dopadu a automatizaci laboratoře, takže výsledky se rychleji interpretují a snadněji převádějí do návrhových rozhodnutí.
Simulace a digitální dvojčata
FEA se používá dříve k předpovědi napětí, deformace a pravděpodobných míst selhání ještě před fyzickými vzorky. To snižuje počet sestavení prototypů, snižuje náklady a zkracuje cykly iterací. Digitální dvojčata to rozšiřují kontinuálním porovnáváním výstupů simulací s fyzickými daty o dropu a aktualizací předpokladů modelu pro zlepšení přesnosti v průběhu času.
Měření nárazů podle přístrojů
Více programů nyní kvantifikuje dopad místo spoléhání se pouze na vizuální kontrolu. Systémy pro získávání dat, vestavěné akcelerometry, analýza vlnových průběhů a sledování rychlosti umožňují konzistentní porovnání závažnosti napříč orientacemi a nastaveními. Mezi běžné metriky patří špičkové g, doba pulzu, chování při přenosu energie a spektrum reakce na šok (SRS), které zlepšují jasnost příčin a snižují subjektivní úsudek.
Vysokorychlostní video analýza
Vysokorychlostní video zachycuje deformaci a odraz během krátkého nárazového okna, kdy selhání začíná. To může v reálném čase odhalit iniciaci praskliny, načasování uvolnění západky, pohyb upevňovacího prvku a kolaps polštáře. Záběry také podporují validaci modelu tím, že potvrzují, zda předpokládané pohybové a kontaktní sekvence odpovídají fyzickému pádu.
Automatizace a opakovatelnost
Laboratoře stále častěji využívají programovatelnou orientační kontrolu, automatické uvolňování, sledování vzorků pomocí čárových kódů a digitální reportování. Automatizace snižuje variabilitu operátora a zlepšuje opakovatelnost, zejména u pádů v rohu a hranách, které je obtížné ovládat ručně. Zvyšuje také propustnost, posiluje sledovatelnost a zvyšuje bezpečnost díky snížení ruční manipulace.
E-commerce a distribuce
S růstem přímé dopravy ke spotřebitelům se testování přizpůsobuje tak, aby lépe odráželo profily manipulace s balíky a sekvence vícenásobného doručení. Současně tlak na zmenšení velikosti a hmotnosti obalu může snížit ochrannou rezervu. Validace se více zaměřuje na kompaktní konstrukce balení, udržitelné odpružení a nákladově efektivní ochranu, která stále splňuje požadavky na poškození a výkon.
Inženýrství spolehlivosti řízené daty
Testování pádu je stále častěji integrováno s testováním vibrací, environmentálním stresovým screeningem, zrychleným testováním životnosti a statistickou analýzou selhání. Kombinované datové sady zlepšují predikci selhání v terénu, pomáhají kvantifikovat riziko záruky a posilují modely životnosti životního cyklu. To posouvá testování dropů z jednorázového kvalifikačního kroku na vstup pro spolehlivost, předpovídání a kompromisy v návrhu.
Validace řízená udržitelností
Jak se obaly přesouvají k recyklovatelným nebo vláknovým řešením, je testování kapky stále důležitější pro vyvážení environmentálních cílů s potřebami ochrany. Udržitelné materiály se mohou chovat odlišně kvůli změnám v tuhosti, citlivosti na vlhkost a absorpci energie. To činí přesné ověření klíčovým, zvláště když je méně prostoru spoléhat se na přehnaný design jako bezpečnostní ochranu.
Závěr
Drop testing není jen o vyřazení produktu; Jedná se o strukturovaný validační proces, který propojuje podmínky dopadu s reálnými výsledky výkonu. Když jsou jasně definovány proměnné, standardy, vybavení a limity přijetí, výsledky se stávají opakovatelnými a použitelnými. Ve spojení s moderními nástroji, jako je simulace a měření s přístroji, testování pádu posiluje bezpečnost, odolnost, kontrolu nákladů a dlouhodobou spolehlivost produktu.
Často kladené otázky [FAQ]
Jak vypočítáte výšku testu pádu pro produkt?
Výška drop testu je obvykle založena na očekávaných podmínkách manipulace a hmotnosti produktu. Lehčí spotřební položky se často testují z výšek, které odrážejí pokles v úrovni pasu nebo rukou, zatímco těžší výrobky mohou používat nižší výšky kvůli omezením manipulace. Průmyslové normy jako ISTA nebo ASTM poskytují doporučené výškové rozmezí na základě hmotnosti balení a typu distribuce. Cílem je sladit realistické scénáře nejhoršího případu bez nadměrného nebo nedostatečného testování.
Jaký je rozdíl mezi testem pádu a testem nárazu?
Test pádu simuluje reálné dopady volným pádem, kde gravitace určuje nárazovou událost. Test rázů, prováděný na specializovaném zařízení, aplikuje přesně řízený zrychlený pulz s definovaným tvarem a délkou trvání. Testy pádu odrážejí náhodné manipulace, zatímco testy nárazů umožňují inženýrům izolovat a zopakovat specifické úrovně zrychlení pro srovnání a kvalifikaci.
Kolik vzorků je potřeba pro spolehlivé testování pádu?
Požadovaná velikost vzorku závisí na složitosti produktu, variabilitě a úrovni rizika. Pro základní validaci lze použít 3–5 vzorků na konfiguraci. Pro vyšší spolehlivost nebo ověření na produkční úrovni zvyšují větší velikosti vzorků statistickou spolehlivost. Testování příliš malého počtu jednotek může skrýt rozdíly v materiálech, kvalitě sestavy nebo toleranci komponent, což vede k zavádějícím závěrům.
Může drop testing předpovědět dlouhodobou spolehlivost produktu?
Testování pádu hodnotí odolnost vůči nárazům, ale samo o sobě plně nepředpovídá dlouhodobou odolnost. Mělo by být kombinováno s testováním vibrací, environmentálním kondicionováním a testováním životního cyklu, aby se vytvořil širší profil spolehlivosti. Když jsou data o skládání integrována do strukturovaného programu spolehlivosti, pomáhají identifikovat slabá místa, která by mohla vést k předčasným selháním v poli.
Jak hmotnost produktu ovlivňuje závažnost testu pádu?
Hmotnost produktu přímo ovlivňuje energii nárazu. Těžší produkty vytvářejí vyšší nárazové síly při stejné výšce pádu, což zvyšuje riziko selhání konstrukce nebo vnitřního poškození. Nicméně design obalů a materiály absorbující energii mohou výrazně snížit přenášené šoky. Z tohoto důvodu je při definování testovacích podmínek nutné zohledňovat hmotnost i výkon tlumení.
