Charakteristiky skluzu točivého momentu a otáček točivého momentu jsou základní pro pochopení, jak asynchronní motor vytváří točivý moment a reaguje na měnící se provozní podmínky. Tyto křivky ukazují vztah mezi točivým momentem, skluzem a rychlostí rotoru od nehybnosti k normálnímu provozu, přetížení a dalším provozním oblastem. Pomáhají také vysvětlit stabilní provoz, maximální točivý moment, účinky odporu rotoru a využití těchto charakteristik v analýze motorů.

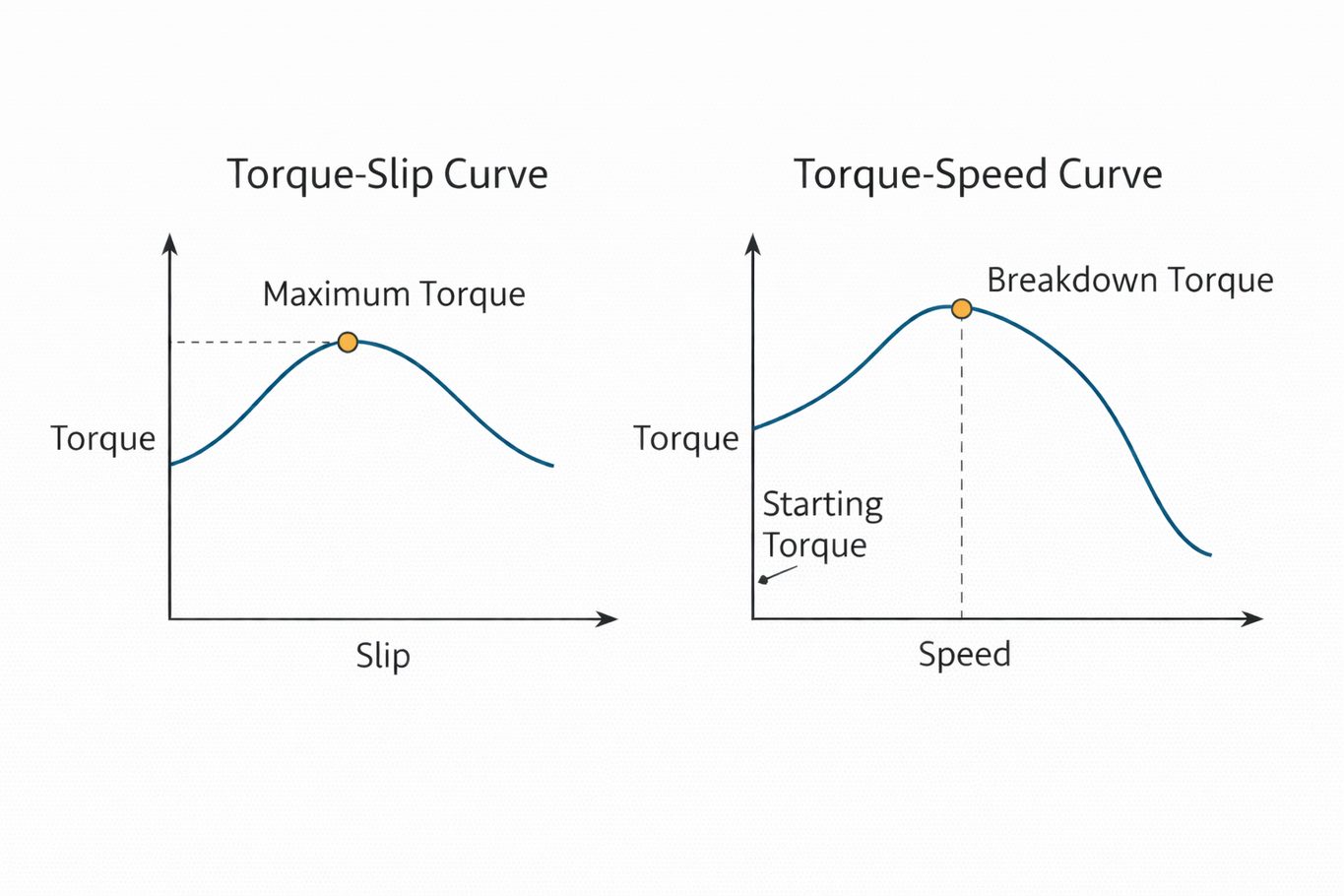

Přehled točivého momentu, skluzu a rychlosti točivého momentu
Charakteristiky skluzu točivého momentu a rychlosti točivého momentu popisují stejné elektromagnetické chování indukčního motoru ze dvou úhlů pohledu.
Křivka točivého momentu a skluzu ukazuje, jak se točivý moment mění se skluzem, zatímco křivka točivého momentu a rychlosti má stejný vztah použitím otáček rotoru místo skluzu. Protože je rychlost rotoru přímo měřitelná, charakteristika točivého momentu se častěji používá v praktické analýze.
Tyto dvě reprezentace jsou zaměnitelné a poskytují základ pro pochopení motorického výkonu za různých provozních podmínek.

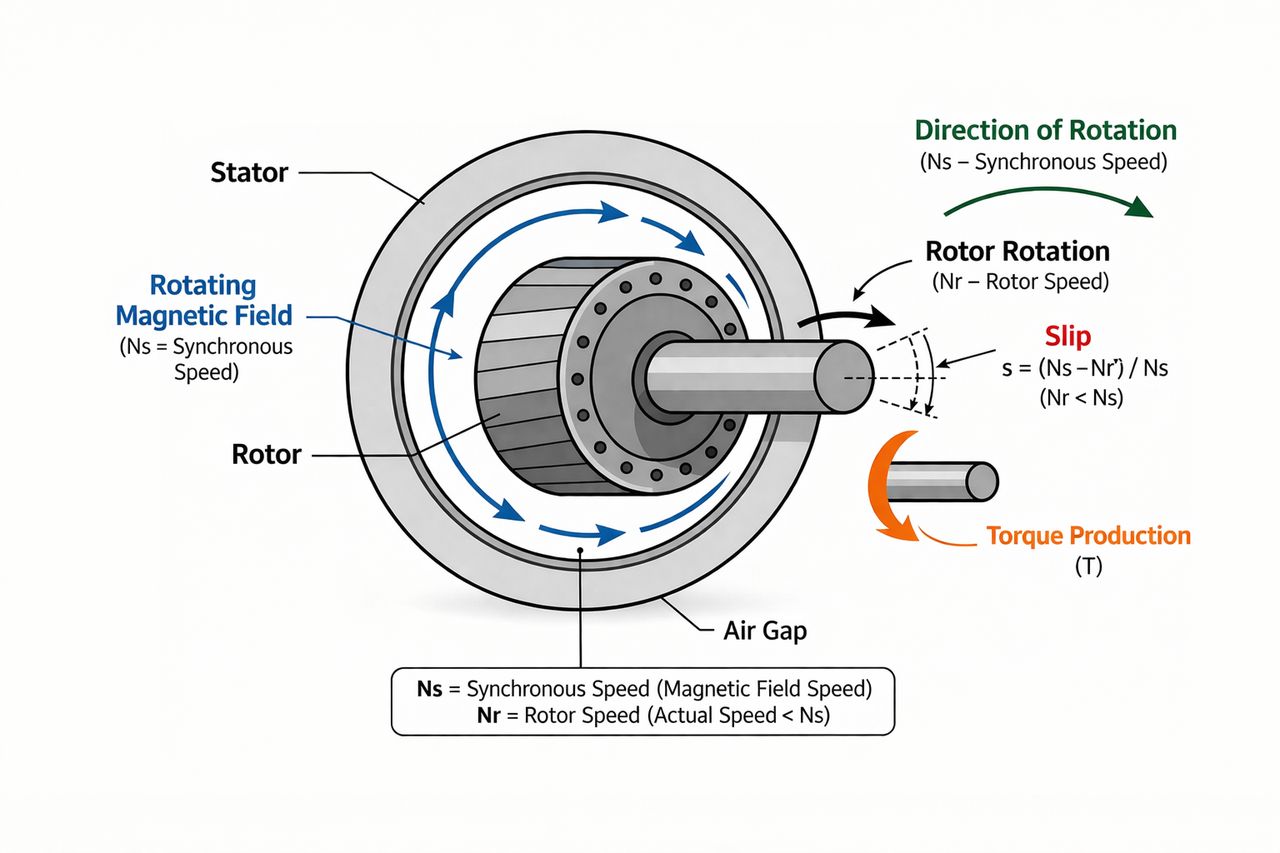

Skluz jako základ produkce točivého momentu
Indukční motor potřebuje skluz, aby vytvořil točivý moment. Skluz vytváří relativní pohyb mezi rotujícím magnetickým polem a rotorem. Tento pohyb indukuje rotorové EMF a rotorový proud, které interagují s magnetickým polem a vytvářejí točivý moment.
Pokud by rotor dosáhl synchronní rychlosti, nebyl by žádný relativní pohyb. V takovém stavu by EMF rotoru a proud rotoru zmizely, takže motor by neprodukoval žádný točivý moment. Proto indukční motor obvykle neběží přesně synchronní rychlostí.
Když mechanické zatížení vzroste, rotor mírně zpomalí. To zvyšuje prokluz a umožňuje motoru vyvinout větší točivý moment. Tímto způsobem umožňuje skluz motoru automaticky reagovat na změny zatížení.

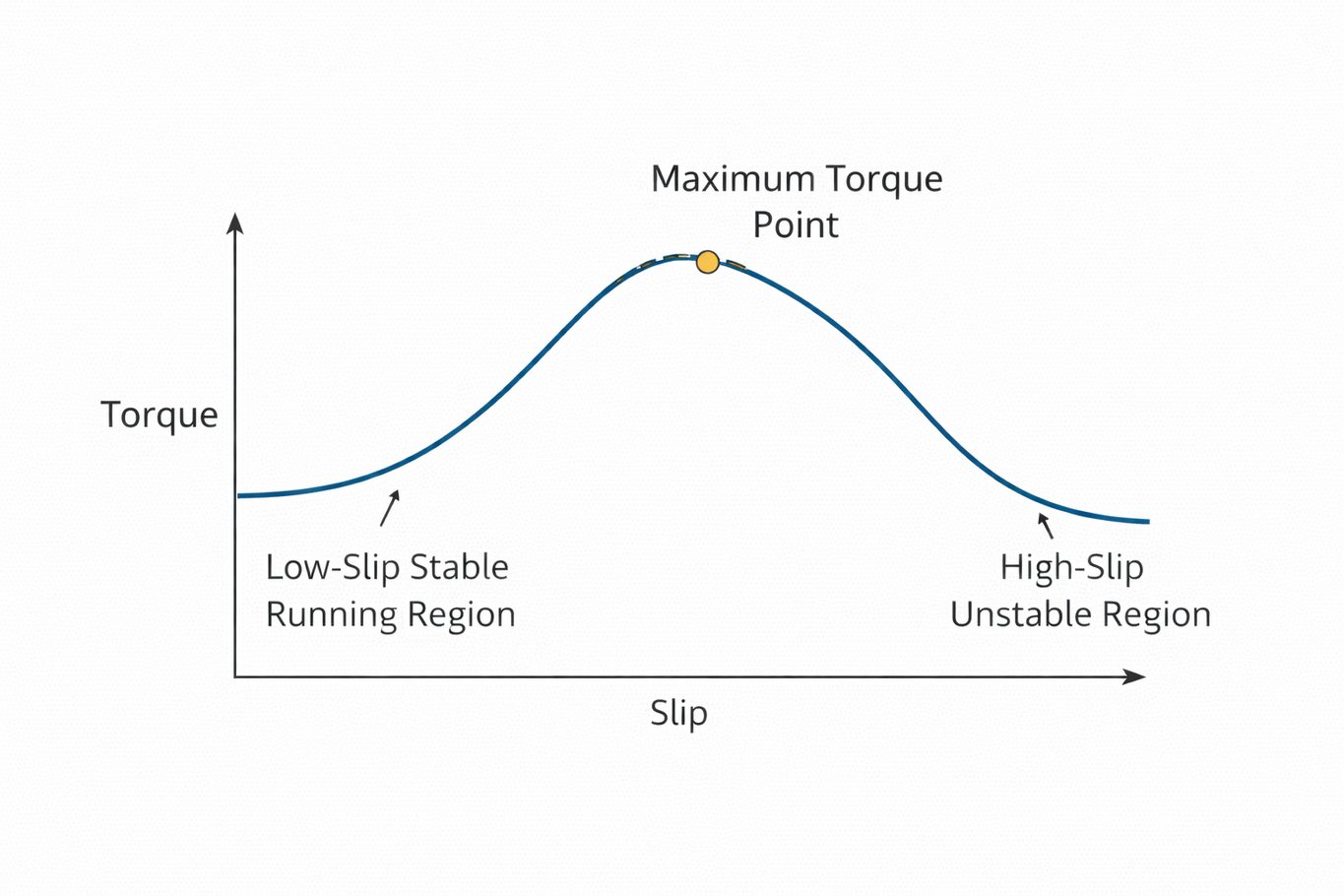

Čtení charakteristiky momentu a skluzu
Oblast nízkého skluzu: Stabilní jízda
V oblasti nízkého skluzu motor běží téměř synchronně. V této části křivky se točivý moment zvyšuje téměř přímo úměrně skluzu. Když se zatížení mírně zvýší, mírně se zvýší skluz a motor získá větší točivý moment.
Toto je normální provozní oblast indukčního motoru. Je to stabilní část křivky, kde zůstává rychlost poměrně konstantní a točivý moment se hladce přizpůsobuje změně zatížení.
Střední oblast: Maximální točivý moment
Jak skluz stále roste, točivý moment roste, dokud nedosáhne své nejvyšší hodnoty. Tento vrchol se nazývá maximální točivý moment, vytahovací moment nebo průrazný moment.
Tento bod ukazuje největší točivý moment, který motor dokáže vyvinout, než jeho rychlost prudce klesne. Označuje horní hranici stabilního vývoje točivého momentu. V této fázi motor zvládne na krátkou dobu větší zátěž, ale neměl by v tomto stavu zůstat dlouho.
Podmínka pro maximální moment se běžně zapisuje jako:
R₂ = sX₂₀
Oblast s vysokým skluzem: Pokles točivého momentu a riziko zhasnutí
Po dosažení maximálního bodu točivého momentu další zvýšení skluzu způsobuje pokles točivého momentu. Tato část křivky je nestabilní.
V této oblasti motor zpomaluje při ztrátě točivého momentu. Pokud je zátěž příliš vysoká, motor může zhasnout. Proud a ohřev také rychle stoupají, takže provoz v tomto rozsahu není vhodný pro běžný provoz.

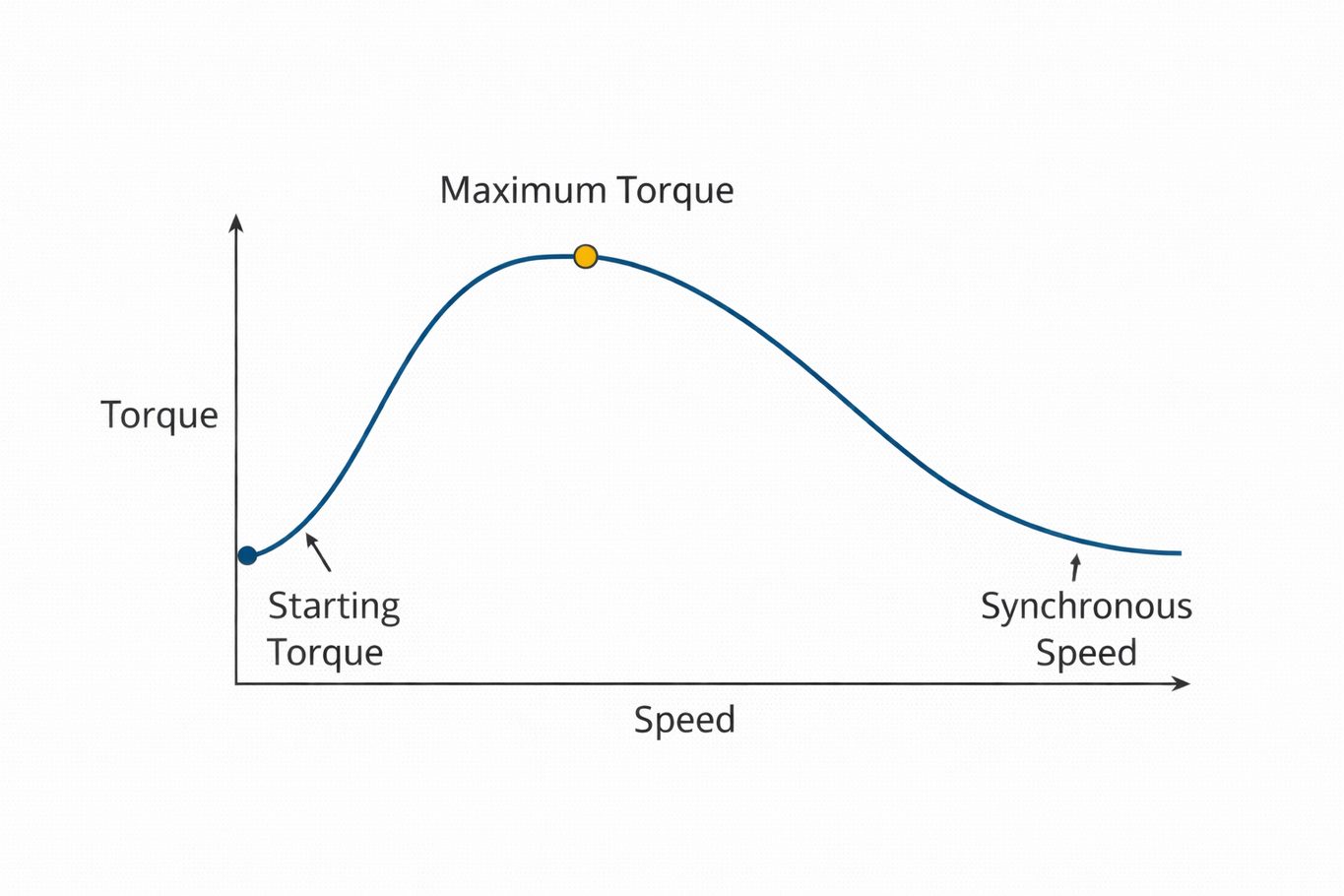

Změna točivého momentu s otáčkami motoru
Charakteristika točivého momentu ukazuje, jak se mění točivý moment motoru, když se otáčky rotoru zvyšují z nuly na téměř synchronní rychlost. Při stojce je otáčka rotoru nulová a skluz 1, takže motor vyvíjí počáteční točivý moment. Jak rotor zrychluje, točivý moment roste, dokud nedosáhne maximálního točivého momentu při mezirychlosti. Za tímto bodem točivý moment klesá, jak se otáčky rotoru blíží synchronní rychlosti.
Tato křivka poskytuje přímý pohled na chování motoru při startu, zrychlení a běžném běhu. Protože rychlost rotoru a skluz spolu souvisejí, lze rychlost při maximálním točivém momentu zapsat jako:
Nm = Ns (1 − sm)
kde Nm je rychlost rotoru při maximálním točivém momentu, Ns je synchronní rychlost a sm je skluz při maximálním točivém momentu.

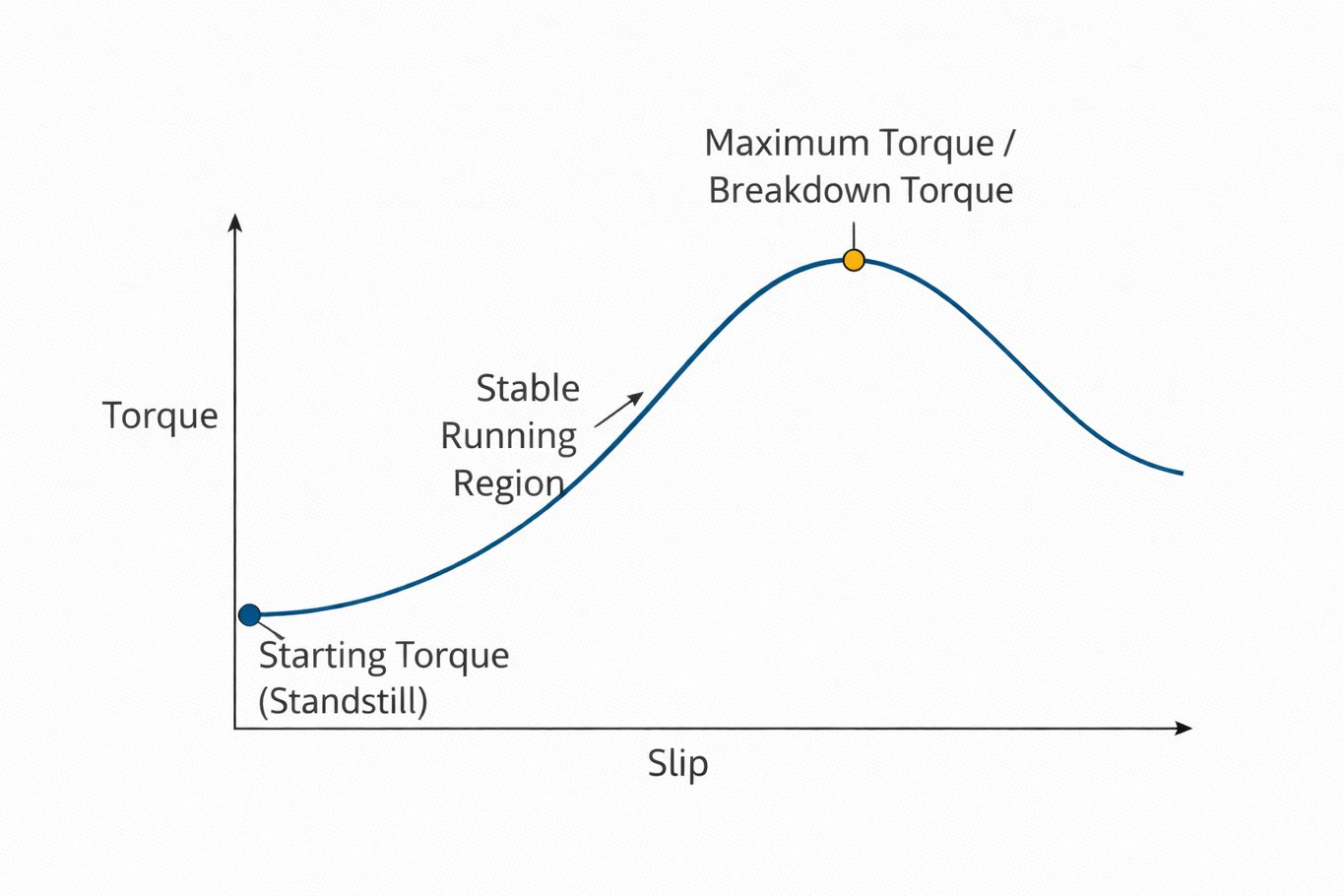

Body točivého momentu a stabilní provoz
Rozjezdový točivý moment je točivý moment vznikající, když je motor v klidu. Ukazuje, kolik otáčecí síly je k dispozici, když se motor začne otáčet.
Maximální točivý moment je nejvyšší točivý moment, který může motor vyvinout před tím, než začne klesat. Označuje horní hranici točivého momentu, který motor dokáže unést a přitom stále správně běžet.
Stabilní jízda probíhá na stoupající části křivky točivého momentu a skluzu, před maximálním bodem točivého momentu. V této oblasti zvýšení zátěže způsobuje, že motor produkuje více točivého momentu, což pomáhá udržovat normální provoz.
Pro normální provoz by měl motor běžet výrazně pod rozložicím momentem, aby zůstal v stabilním provozním rozsahu.

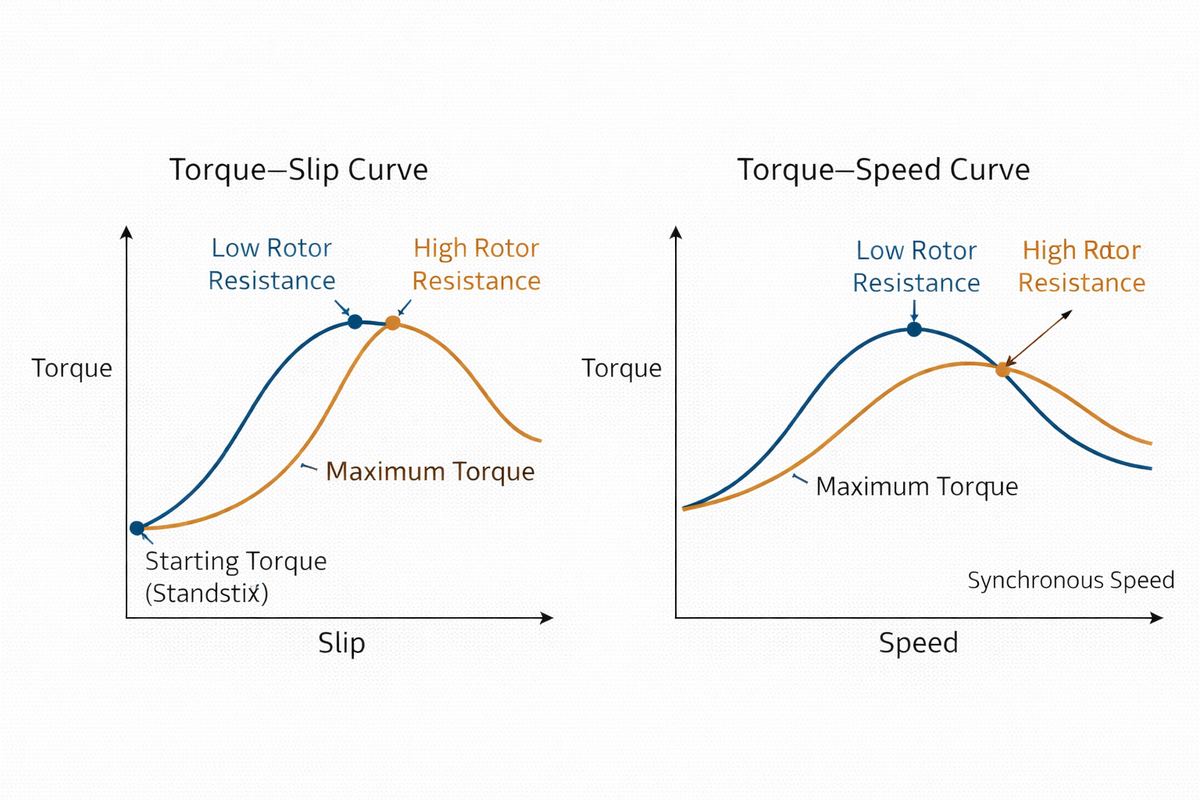

Odpor rotoru a posun křivky
Odpor rotoru mění polohu vrcholu jak na křivkách skluzu točivého momentu, tak na křivkách rychlosti točivého momentu. Když se odpor rotoru zvýší, skluz při maximálním točivém momentu se zvýší. Kvůli tomu se rychlost při maximálním točivém momentu snižuje. Vrchol se posouvá směrem k vyššímu skluzu a nižší rychlosti.
Základní věc je, že hodnota maximálního točivého momentu zůstává téměř stejná. Co se mění, je umístění toho vrcholu, ne jeho výška.
To znamená, že motor může při vyšším skluzu vyvinout silný točivý moment, což zlepšuje startovací chování. Současně je maximální točivý moment dosažen při nižší rychlosti.

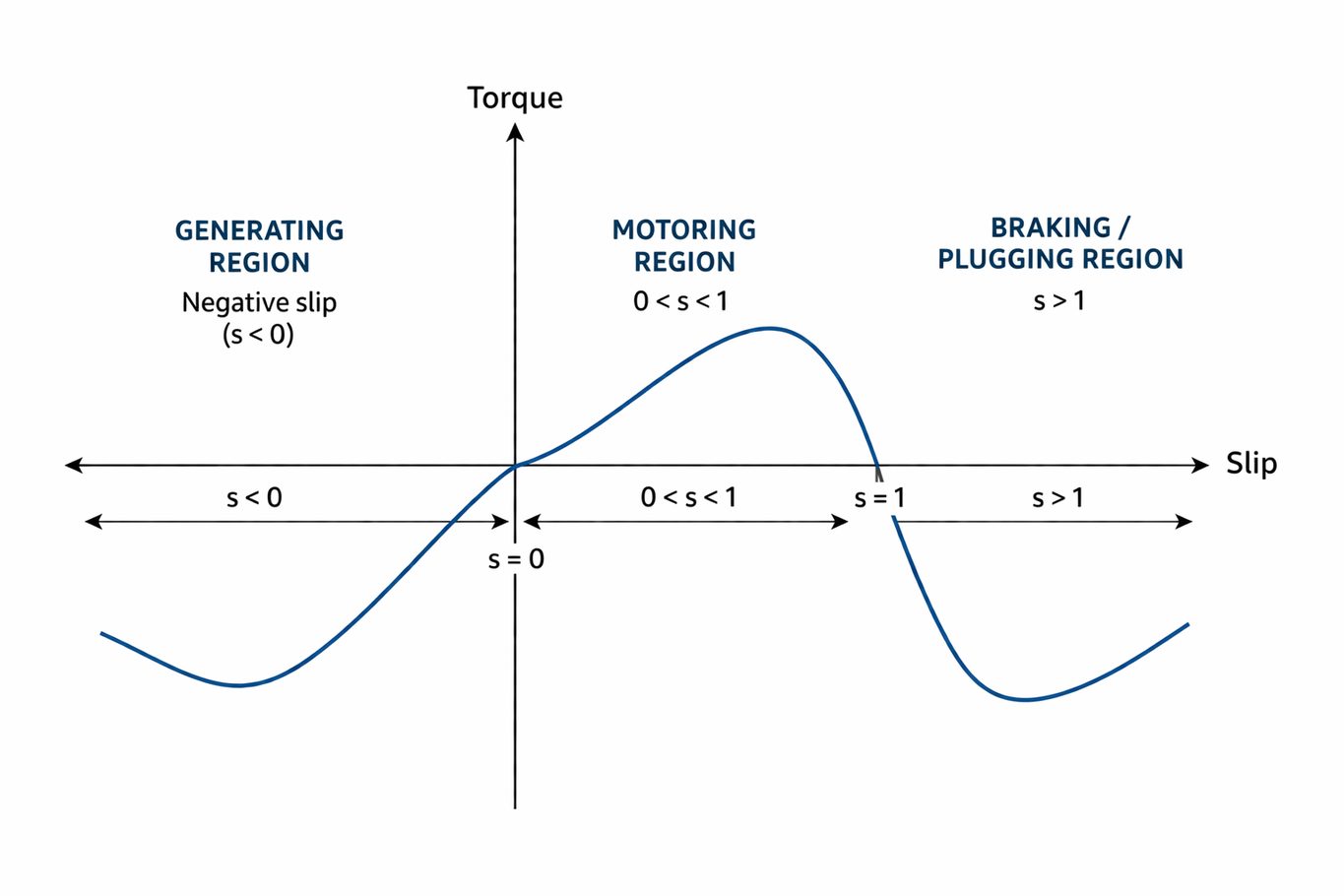

Provozní oblasti křivek točivého momentu
Motoristický region
Při motorovém provozu rotor běží pod synchronní rychlostí a produkuje užitečný mechanický výstup. Toto je standardní provozní stav indukčního motoru.
Region výroby
Když je rotor poháněn nad synchronní rychlost, stroj funguje jako generátor. V tomto stavu se mechanický vstup převádí na elektrický výstup.
Brzdná oblast
Když stroj vstoupí do brzdné oblasti, vyvinutý točivý moment odporuje otáčení a zpomaluje motor. Jednou z metod je upínání, které vytváří zpětný moment pro rychlé zastavení. To také způsobuje zvýšené zahřívání, protože energie se uvolňuje ve formě tepla.
Použití charakteristik skluzu točivého momentu a rychlosti točivého momentu
• Kontroluje počáteční schopnost
• Ukazuje akcelerační chování
• Pomáhá vyhodnotit stabilitu rychlosti
• Identifikuje limity přetížení
• Pomáhá odhalit riziko přerušení
• Ukazuje výkon při brzdění a při vytváření podmínek
Kroky pro čtení křivek s točivým momentem, skluzem a otáčkou točivého momentu
• Identifikujte synchronní rychlost
• Najít počáteční točivý moment v klidu
• Lokalizovat normální oblast jízdy blízko synchronní rychlosti
• Najít maximální bod točivého momentu na křivce
• Zkontrolovat, zda požadované zatížení zůstává ve stabilní oblasti
• Zkontrolovat, zda přetížení může přesunout motor do oblasti klesajícího točivého momentu
• Zvažte vliv odporu rotoru na start a zrychlení
Závěr
Charakteristiky skluzu točivého momentu a rychlosti točivého momentu poskytují jasný způsob, jak studovat výkon indukčního motoru. Ukazují, jak se vytváří točivý moment, jak se mění s prokluzem a rychlostí, kde dochází ke stabilnímu běhu a co se děje v blízkosti přetížení nebo zhasnutí motoru. Vysvětlují také, jak odpor rotoru mění křivku a jak se motor chová v oblastech motoru, generování a brzdění. Tyto vlastnosti jsou užitečné pro správné pochopení, hodnocení a čtení motorického chování.
Často kladené otázky [FAQ]
Co formuje křivku skluzu točivého momentu?
Odpor rotoru, reaktance rotoru a napájecí napětí formují křivku.
Jak nižší napětí ovlivňuje točivý moment?
Nižší napětí snižuje točivý moment napříč křivkou.
Mění odpor rotoru maximální hodnotu točivého momentu?
Ne. Mění polohu maximálního točivého momentu.
Co se stane, když se skluz příliš zvýší?
Účinnost klesá, topení stoupá a riziko zaseknutí se zvyšuje.
Jak frekvence ovlivňuje křivku točivého momentu a rychlosti?
Frekvence mění synchronní rychlost, takže se křivka posouvá.
Proč je vyžadována stabilní oblast?
Umožňuje motoru upravovat točivý moment podle změny zatížení a pokračovat v správném chodu.
