Obvod dotykového senzoru je jednoduchý elektronický obvod, který reaguje na dotek a řídí výstup. Funguje to tak, že velmi malý proud z prstu spustí tranzistor, který pak zapne obvod. Tento článek jasně popisuje, jak obvod funguje, jeho součástky, montážní kroky, konstrukční pravidla, testování, limity, využití a další podrobné body.
Přehled obvodu dotykového senzoru

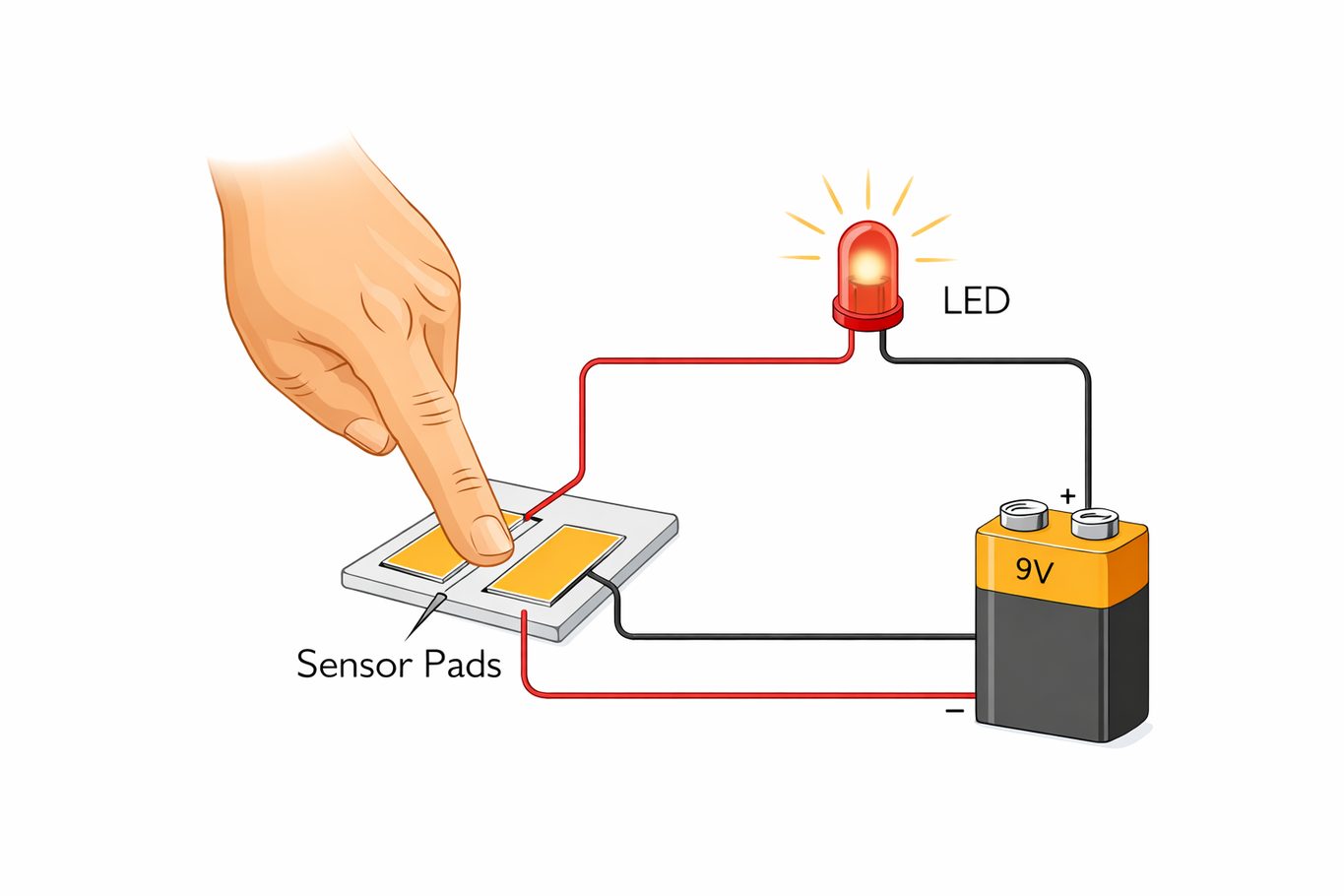

Obvod dotykového senzoru je elektronický obvod, který detekuje dotyk prstu a používá jej k ovládání výstupu, jako je LED dioda, bzučák, relé nebo logický signál. V jednoduchém obvodu se prst dotkne dvou odkrytých kontaktů a umožní průchod velmi malého proudu do obvodu. Tento slabý signál je pak zesílen tranzistorem nebo jinou spínací částí, která zapne výstup.
Tento obvod je užitečný, protože funguje jako dotykový spínač bez pohybu mechanických částí. Může poskytnout jednoduchý a přímý způsob ovládání zařízení jen lehkým dotykem. Z tohoto důvodu se používá v základních elektronických obvodech, učebních aktivitách a malých senzorických systémech.
Provoz obvodu v obvodu dotykového senzoru

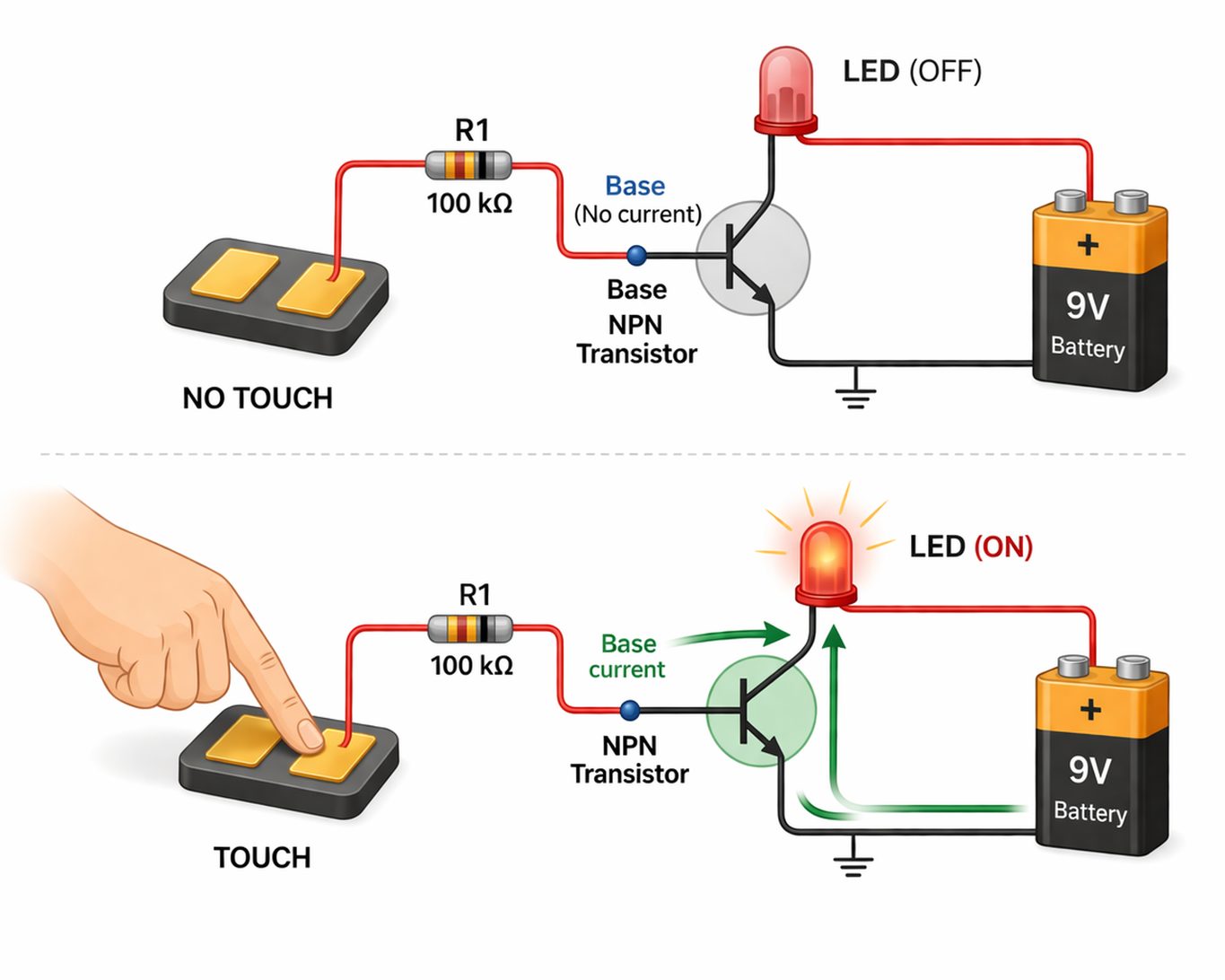

Jednoduchý obvod dotykového senzoru funguje na základě elektrického odporu lidského těla. Když se prst dotkne obou senzorových kontaktů, tělo mezi nimi vytvoří vodivou cestu. To vytváří velmi malý proud, který dosáhne báze NPN tranzistoru.
Když se tranzistor zapne, umožní větší proud protékat výstupní straně obvodu. V základním nastavení tento proud napájí LED. Když se prst odstraní, vodivá dráha je přerušena, tranzistor se vypne a LED zhasne.
Jak postavit obvod dotykového senzoru?
Připravte díly
Před startem shromáždím baterii, tranzistor, rezistor, LED, breadboard, propojovací kabely a dva kontaktní kontakty. Mít všechny díly připravené usnadňuje montáž a pomáhá předcházet zmeškání spojení.
Umístění tranzistoru
Vložte NPN tranzistor do breadboardu a pečlivě zkontrolujte rozložení pinů. Tranzistory, které vypadají podobně, mohou mít stále jiné uspořádání pinů, takže správné umístění je důležité pro správný provoz.
Připojit výstupní cestu
LED a rezistor zapojte do série na výstupní cestě. To umožňuje, aby LED dioda svítila, když proud prochází tranzistorem, a pomáhá udržet proud LED na bezpečné úrovni.
Nastavení dotykových kontaktů
Připravte dva odkryté vodivé kontakty, kterých se lze dotknout současně. Tyto kontakty fungují jako vstupní body, které umožňují vstup velmi malého signálu do obvodu.
Připojte cestu vstupu dotykem
Jeden dotykový kontakt připojte na vstupní stranu obvodu a druhý tak, aby dotyk obou kontaktů poskytoval malý signál potřebný na bázi tranzistoru. To je část obvodu, která reaguje přímo na dotek.
Připojení napájecího zdroje
Připojte baterii k obvodu se správnou polaritou. Je potřeba pečlivé připojení k napájení, protože obrácená polarita může zabránit správnému fungování obvodu.
Otestování obvodu
Dotkněte se obou kontaktů současně, jakmile jsou všechna připojení dokončena. Pokud je obvod správně zapojen, LED se rozsvítí, když je dotyk přítomen, a vypne, když je dotyk odstraněn.
Pravidla návrhu pro lepší výkon
Použití správného tranzistoru
Tento obvod vyžaduje NPN tranzistor, například BC546, BC547 nebo BC548. PNP tranzistor nebude fungovat ve stejném obvodovém uspořádání, proto by měl být před zapojením zkontrolován typ tranzistoru a uspořádání pinů.
Použijte správnou hodnotu rezistoru
Rezistor omezuje proud procházející LED diodou. Pokud je hodnota příliš nízká, může být proud LED příliš vysoký. Pokud je hodnota příliš vysoká, LED může vypadat slabě. Hodnota rezistoru by měla odpovídat napájecímu napětí a cestě LED diody.
Zlepšení citlivosti na dotek
Reakce na dotek se může měnit z několika důvodů:
• Vlhkost pokožky
• Kontaktní tlak
• Kontaktní oblast
• Zesílení tranzistoru
• Napájecí napětí
• Kvalita zapojení
Udržte rozložení jednoduché
Krátké, čisté zapojení pomáhá obvodu fungovat spolehlivěji. Volné nebo nepořádné připojení může způsobit, že dotykový vstup bude méně stabilní.
Testování, ověřování a řešení problémů
Ověřování obvodů
| Validační krok | Co zkontrolovat | Očekávaný výsledek |
|---|---|---|
| Kontrola výkonu | Polarita a napětí baterie | Obvod přijímá správné napájení |
| Kontrola tranzistoru | Správný typ NPN a rozložení pinů | Tranzistor může správně přepínat |
| Kontrola LED | Správná polarita | LED se rozsvítí, když se obvod aktivuje |
| Kontrola rezistoru | Správná nainstalovaná hodnota | Proud LED zůstává v bezpečném rozsahu |
| Kontrola dotyku | Prst se dotkne obou kontaktů | LED reaguje na dotek |
| Kontrola zapojení | Žádné uvolněné nebo nesprávné spojení | Obvod pracuje stabilně |
Běžné problémy a opravy
| Problém | Pravděpodobná příčina | Opravit |
|---|---|---|
| LED nesvítí | Polarita LED je obrácená | Nainstalujte LED ve správném směru |
| Obvod nereaguje | Špatný typ tranzistoru | Nahraďte ho správným tranzistorem NPN |
| Obvod stále selhává | Pinout tranzistoru je nesprávný | Zkontrolujte datasheet a správně ho znovu připojte |
| Slabá nebo nerovnoměrná odezva | Špatný kontakt | Zlepšte kontaktní oblast a zkontrolujte dotykové spojení |
| LED je tlumená | Špatná hodnota rezistoru nebo slabá baterie | Zkontrolujte hodnotu rezistoru a zdroj napájení |
| Nestabilní operace | Volné propojovací vodiče | Znovu pevně připojte vodiče |
Výhody a omezení obvodu dotykového senzoru
Výhody
• Žádné pohyblivé mechanické kontakty
• Jednoduchá struktura obvodu s několika částmi
• Nízké náklady na základní dotykové přepínání
• Přímá odezva dotykem bez mechanického tlačítka
• Snadné rozšíření o řídicí stupeň pro ostatní výstupy
Omezení
• Reakce na dotek se může lišit podle vlhkosti pokožky a kontaktu
• Výkon je méně stabilní než u dedikovaného dotykového IC
• Základní obvod je vhodný pouze pro lehká zatížení, pokud není použit další řídicí stupeň
• Uspořádání kabeláže a kvalita kontaktu mohou ovlivnit citlivost a spolehlivost
• Falešné spouštění může nastat v hlučných nebo špatně uspořádaných obvodech
Aplikace obvodu dotykového senzoru
• Dotykové LED indikátory
• Jednoduché dotykové vypínače
• Obvody pro spuštění bzučáků nebo alarmů s nízkým výkonem
• Základní reléové spouštěcí stupně s přidaným měničem
• Hobby řídicí obvody a kompaktní elektronické řídicí vstupy
• Základní funkce lidského dotyku v jednoduchých vestavěných nebo analogových systémech
Závěr
Obvod dotykového senzoru používá velmi malý dotykový signál k ovládání většího výstupu pomocí jednoduchých elektronických součástek. Jeho provoz závisí na vodivosti tělesa, přepínání tranzistorů, správném zapojení, správných hodnotách dílů a stabilním kontaktu mezi kontaktními body. Dobré uspořádání a pečlivé testování pomáhají zlepšit odezvu, snížit poruchy a udržet obvod spolehlivější.
Často kladené otázky [FAQ]
Zůstává obvod zapnutý i po dotyku?
Ne. Základní obvod dotykového senzoru zůstává zapnutý pouze během přítomnosti dotyku.
Proč může prst aktivovat obvod?
Prst vytvoří malou vodivou cestu, která umožní vstup velmi malého proudu do obvodu.
Může obvod ovládat víc než LED?
Ano. Může ovládat i jiné výstupy, ale větší zátěže vyžadují další řídicí stupeň.
9,4 Záleží na velikosti dotykových kontaktů?
Ano. Větší a čistší kontakty mohou zlepšit odezvu na dotek.
9,5 Lze obvod udělat spolehlivějším?
Ano. Lepší zapojení, správné hodnoty dílů a stabilní zdroj energie mohou zvýšit spolehlivost.
Je to totéž jako kapacitní dotykový senzor?
Ne. Tento obvod funguje na přímý vodivý dotek, nikoli na kapacitu.
