Tunelová dioda je speciální typ diody, která se nechová jako běžná. Protože je velmi silně dopován, jeho spojení se stává extrémně tenkým, takže elektrony mohou tunelovat i při nízkém napětí. To vytváří zvláštní oblast nazývanou záporný diferenciální odpor, kde proud může klesat i při stoupání napětí.

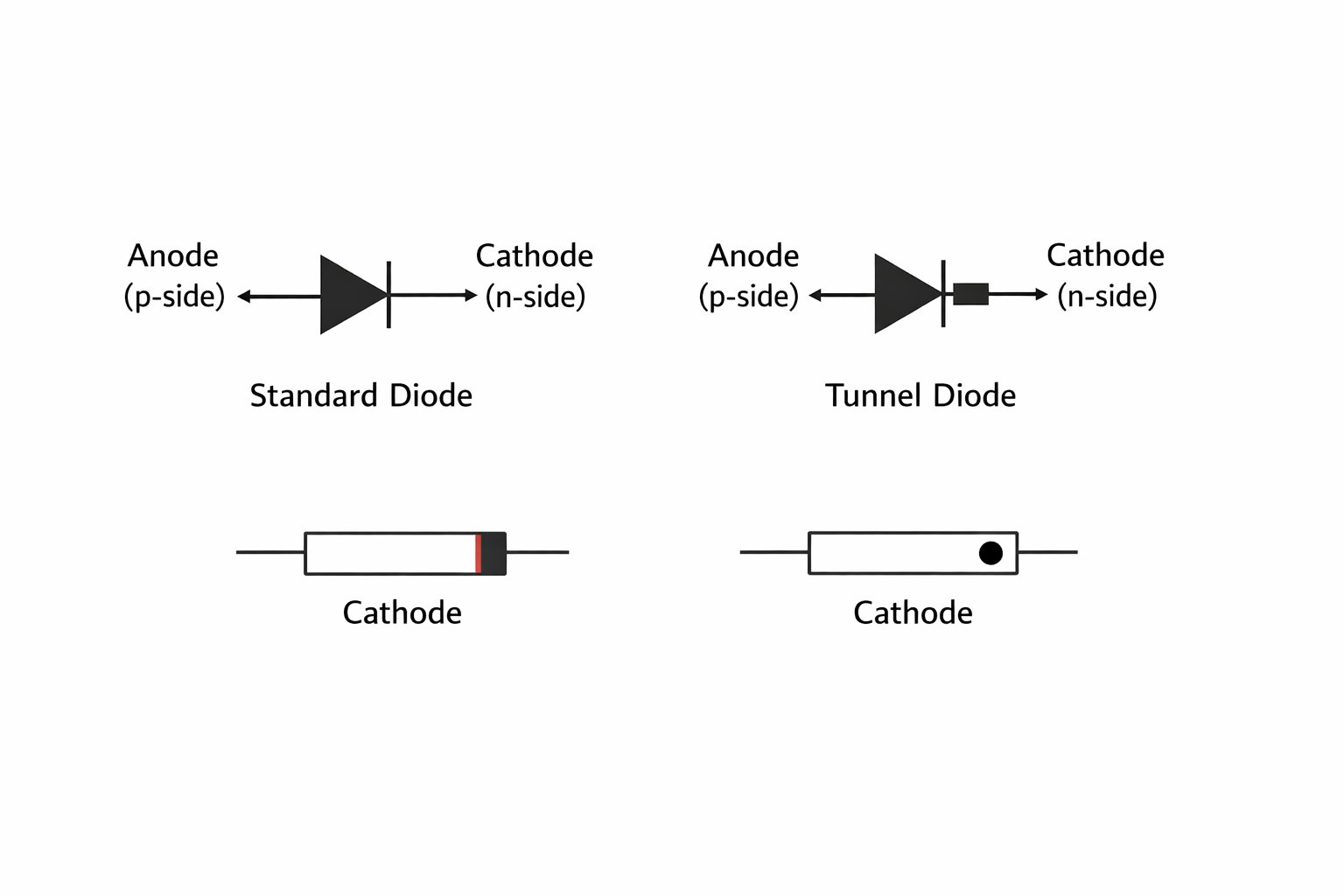

Základy tunelových diod
Tunelová dioda má dva svorky, podobně jako standardní dioda. Oba konce musí být jasně identifikovány, protože zařízení se může chovat odlišně od standardní diody v určitých napěťových rozsahech.
Názvy terminálů
• Anoda → strana typu p
• Katoda → n-typ strana
Konečná fakta
• Při předpění proudu proud teče z anody → katody.
• Polarita stále hraje roli a tunelové diody mohou také vést směr v opačném předpětí kvůli tunelování.
• Na mnoha fyzických obalech je katoda označena páskem nebo tečkou.

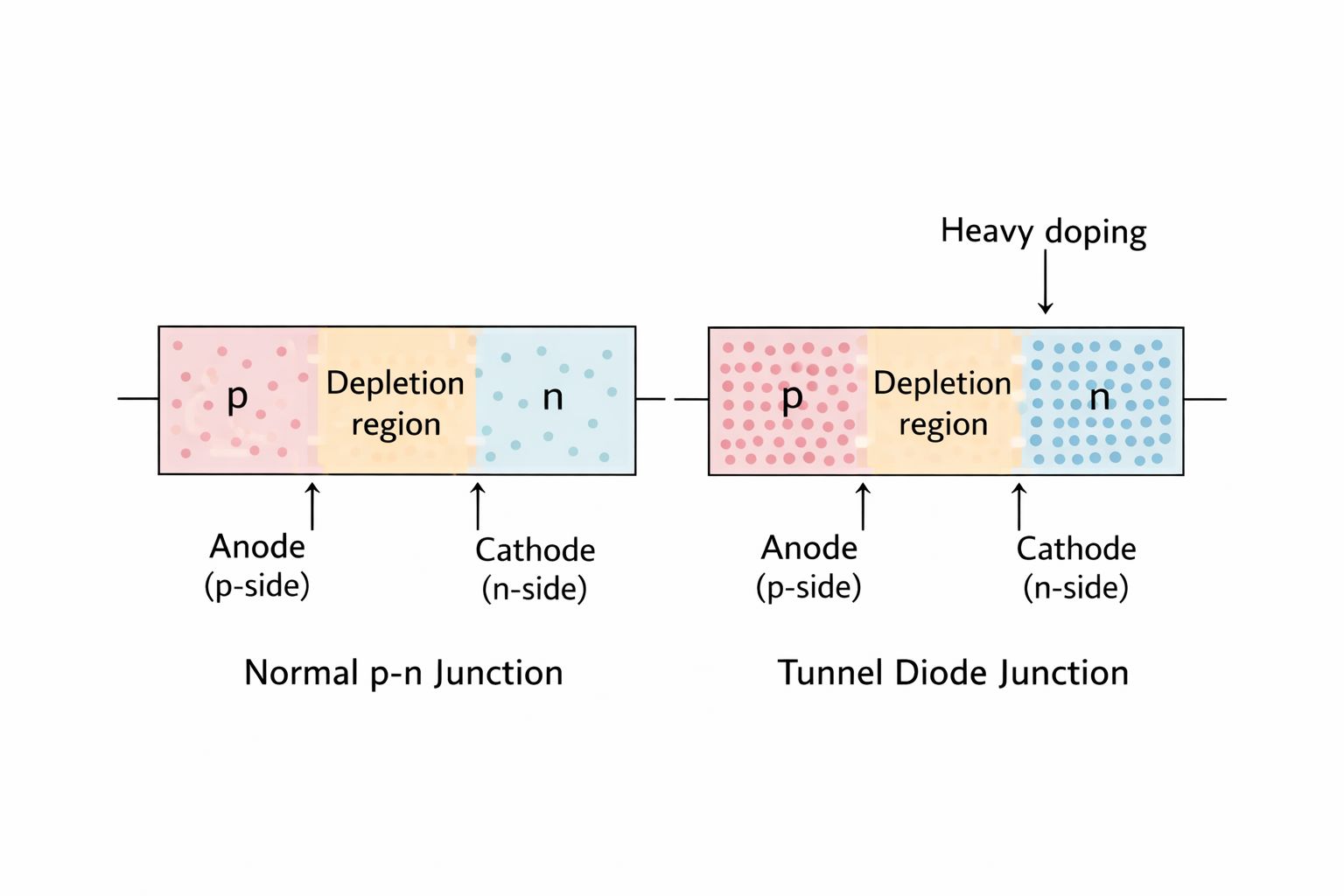

Struktura a kvantové tunelování v tunelové diodě
Ve standardním p–n přechodu je oblast vyčerpání dostatečně široká, takže nosiči překračují bariéru hlavně tepelnou injekcí. Tunelová dioda je konstruována jinak: jak p, tak n-strana jsou velmi silně dopované, což snižuje oblast vyčerpání na pouhých několik nanometrů. Při tak tenké bariéře mohou elektrony projít kvantovým tunelováním, takže znatelný proud se může objevit při velmi nízkém napětí v přímém směru.
Jaké výrazné změny dopingu (příčina → účinek)
• Silné doping zvyšuje koncentraci nosičů a zužuje oblast vyčerpání.
• Tenčí oblast vyčerpání znamená tenčí energetickou bariéru v přechodu.
• Když je bariéra dostatečně tenká, nosiči ji mohou prorazit místo toho, aby ji překročili.
• To umožňuje vedení při nízkém napětí a činí chování přechodu silně závislým na geometrii a parametrech materiálu.
Co znamená tunelování v této diodě
V běžné diodě potřebuje nosná nosná dostatečně energie, aby přešla přes bariéru. U tunelové diody, i když je energie nosiče pod vrcholem bariéry, může bariérou stále projít díky kvantové mechanice, pokud jsou na jedné straně obsazené stavy zarovnané s prázdnými stavy na druhé straně.
Praktické konstrukční dopady
• Kapacita přechodu je obvykle vyšší, protože oblast vyčerpání je extrémně tenká.
• Zpětné blokování je omezené a zpětné průrazné napětí je často nižší než u běžných diod.
• Výkon je citlivější na změny procesu a teplotu a chování při vysokých frekvencích silně závisí na kapacitě přechodu a indukčnosti pouzdra/vývodu.
Rychlé srovnání
| Aspekt | Standardní dioda | Tunelová dioda |
|---|---|---|
| Úroveň dopingu (typické pořadí) | ~10¹⁶–10¹⁸ cm⁻³ | ~10¹⁹–10²⁰ cm⁻³ |
| Tloušťka úbytku | Širší | Velmi úzké |
| Hlavní cesta křižujících nosičů | Většinou přes bariéru | Většinou přes bariéru (tunelování) |
| Reverzní blokování | Často silné | Často omezené |

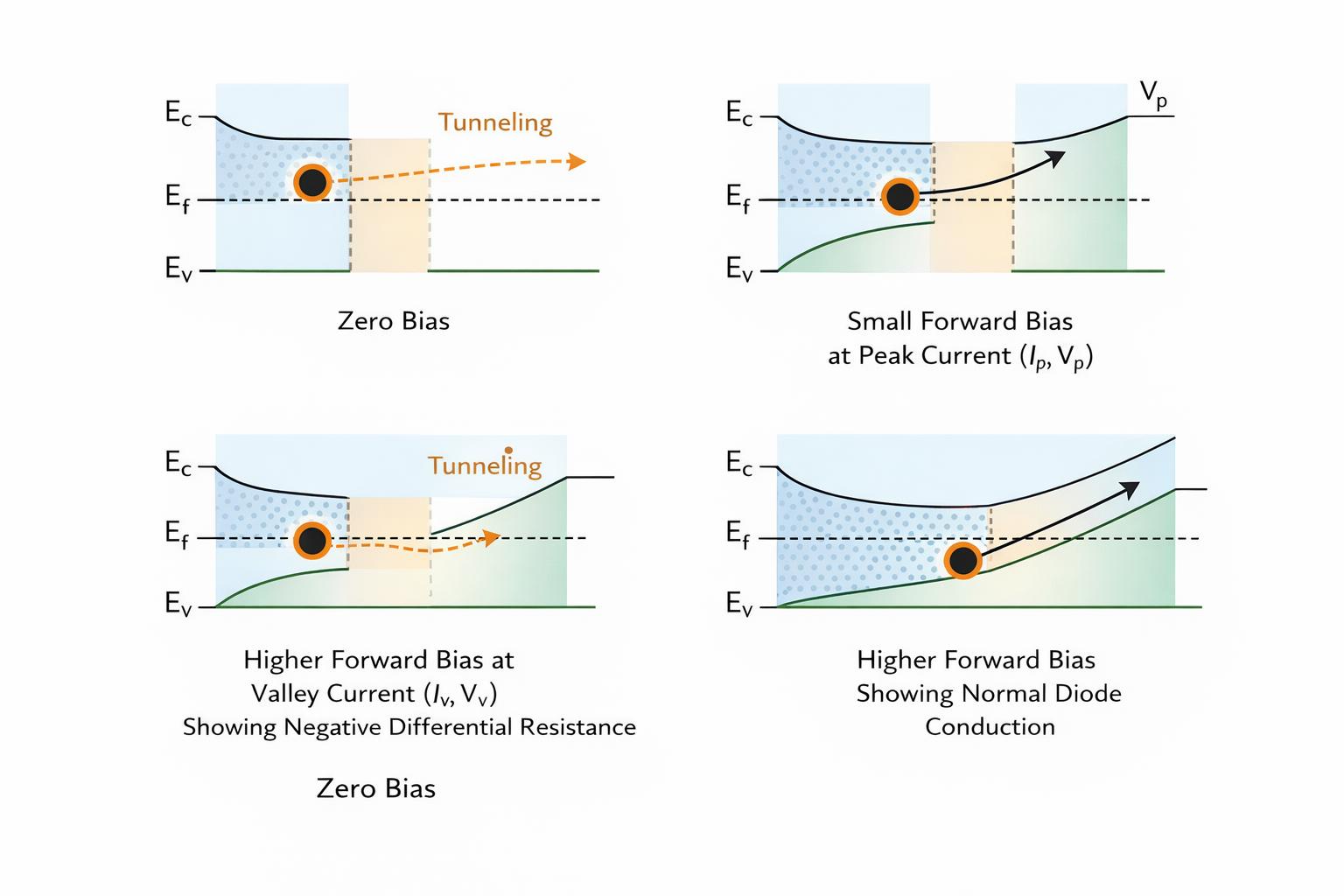

Energetický pohled tunelové diody
Nulové nebo velmi malé zkreslení
Při nulovém předklonu může tunelování probíhat v obou směrech, protože bariéra je tenká. Čistý proud zůstává blízko nuly, protože tunelování z p→n je vyrovnáno tunelováním z n→p.
Malý forward bias: Stoupající směrem k vrcholu (Ip při Vp)
Při malém předním předklonu se energetické pásy posunou tak, že vyplněné stavy na jedné straně se zarovnávají s prázdnými stavy na druhé. Počet dostupných tunelových cest roste, takže proud rychle roste.
• Proud dosáhne vrcholu proudu Ip při špičkovém napětí Vp, když je zarovnání nejsilnější.
Vyšší předsunutý směr: Pokles směrem k údolí (IV na Vv)
Jak napětí v přímém směru překročí Vp, zarovnání pásem se zhoršuje. Méně států se shoduje, takže tunelové cesty se zkracují. Tunelovací proud klesá, i když napětí roste.
• Toto je oblast NDR, kde dI/dV < 0.
• Proud klesá na údolní proud Iv při údolním napětí Vv.
Ještě vyšší předpětí v přímém směru: Dominuje normální diodové vedení
Při dostatečně vyšším předním biasu se tunelování stává slabým, protože stavy už nejsou dobře zarovnány pro tunelování. Konvenční přímé vedení (difúze/vstřikování) se stává dominantním a proud opět stoupá s napětím.

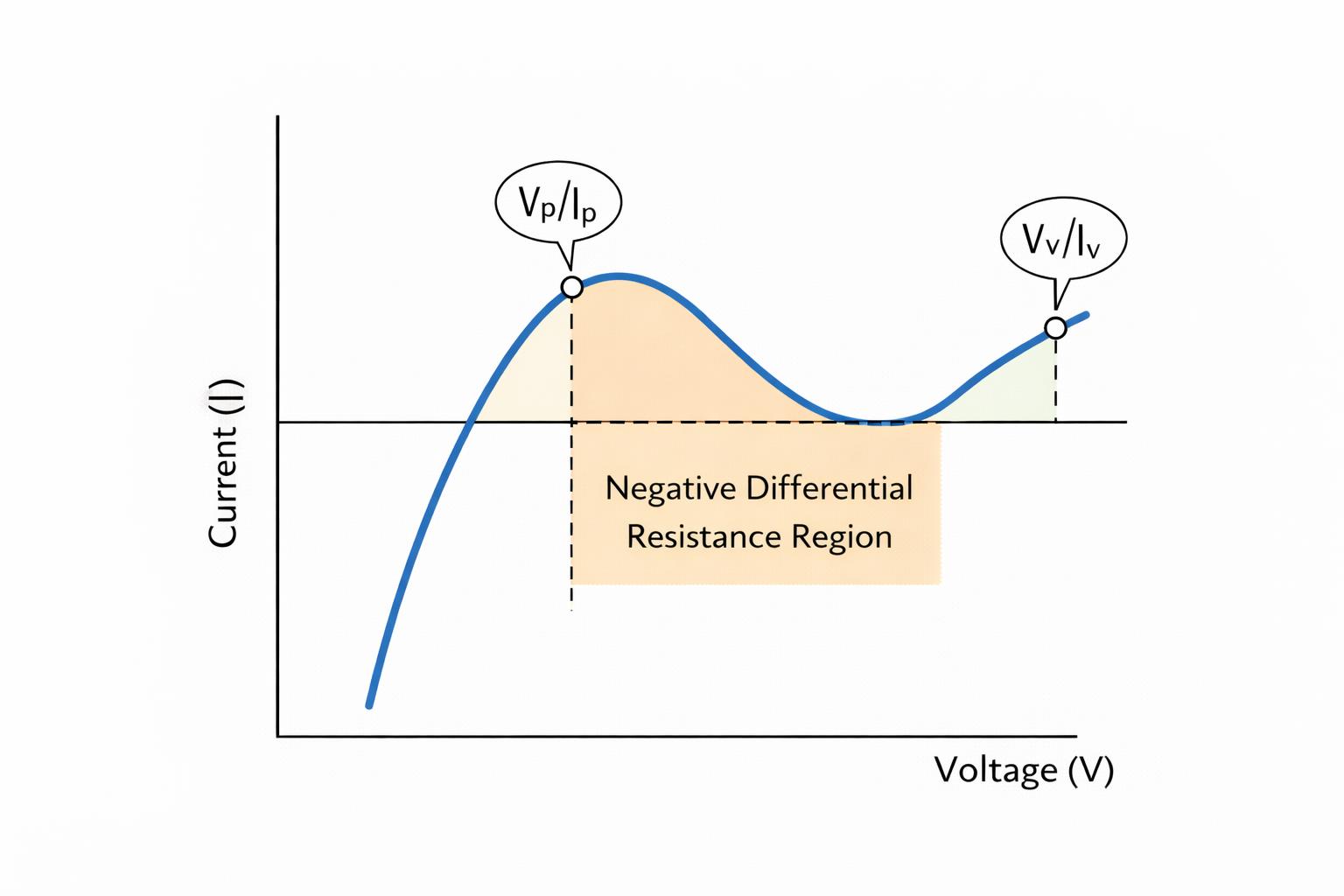

Tunelová dioda I–V křivka a klíčové parametry
Tunelová dioda má charakteristickou dopřednou I–V křivku: proud stoupá na vrchol, poté klesá do údolí a znovu stoupá. "Pokles při stoupání napětí" je oblast záporného diferenciálního odporu (NDR).
Jak číst křivku (vysoká úroveň)
• 0 → Vp: tunelovací cesty se zvyšují, proud rychle stoupá.
• Vp → Vv: tunelové cesty klesají, proud klesá (NDR).
• V > Vv: převládá normální vodivost diody, proud opět stoupá.
Klíčové body na křivce
• Vp (Peak Voltage): napětí v bodě maximálního tunelovacího proudu
• Ip (Peak Current): maximální proud tunelování dopředu
• Vv (Valley Voltage): napětí v minimálním bodě po poklesu
• Iv (Valley Current): minimální proud před silným vzestupem normálního vedení
• Ip/Iv (poměr vrcholu k údolím): udává, jak výrazné je chování NDR

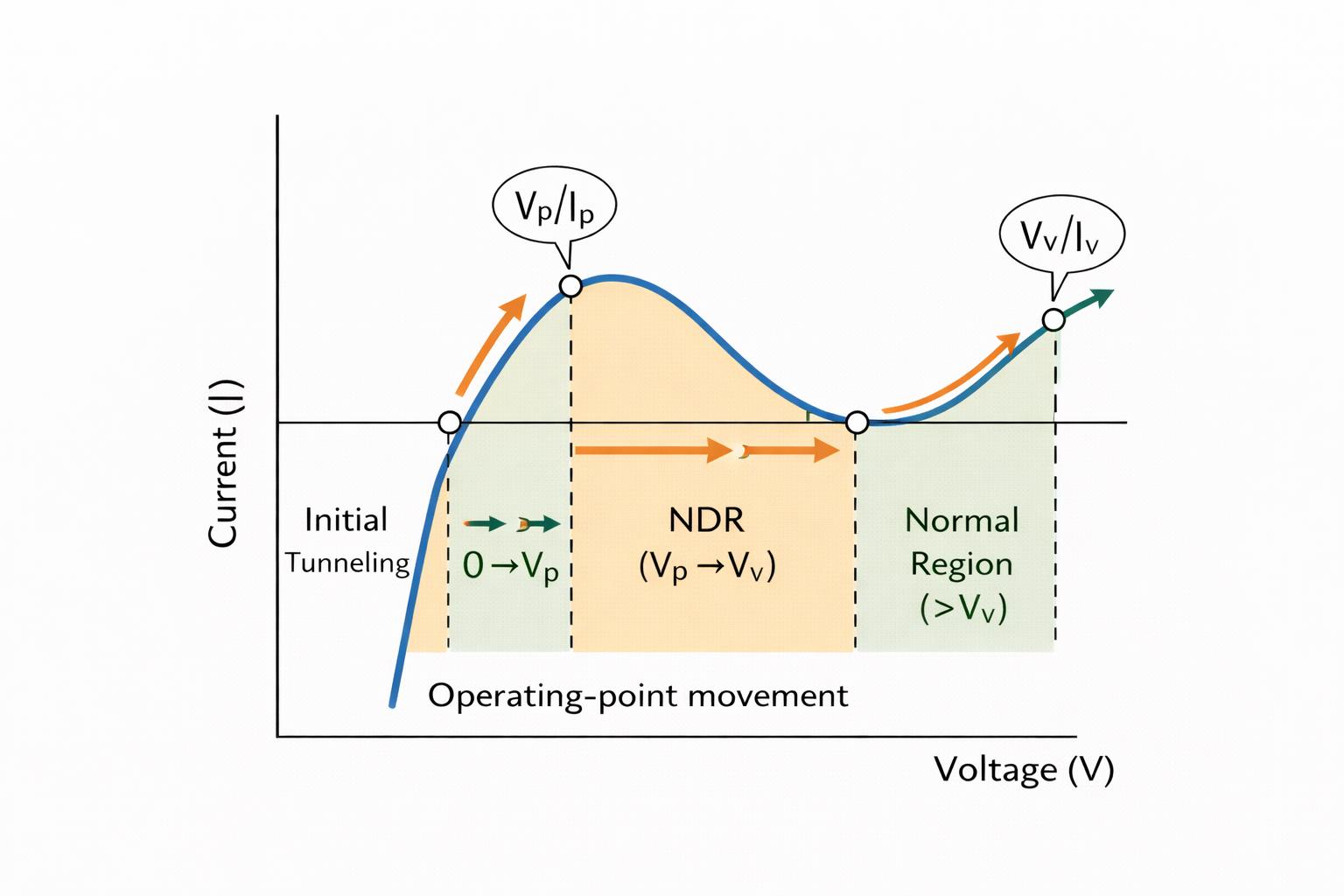

Předné operační oblasti a poznámky k zaujatosti
Oblast A: Tunelování nízkého napětí (kolem 0 až Vp)
• Použijte, když chcete nízkonapěťové vedení dominované tunelováním.
• Udržujte layout parazity malé, pokud je signál rychlý nebo RF.
Region B: NDR okno (VP až Vv)
• Toto je oblast používaná pro oscilátory a RF obvody se záporným odporem.
• Předpětí ve stabilním provozním bodě uvnitř okna NDR, ne přímo na okrajích.
• Používat bias síť, která zabraňuje nekontrolovaným nebo nežádoucím skokům mezi provozními body.
• Minimalizujte přidanou sériovou relikturu tam, kde potřebujete silné chování NDR, protože sériový odpor snižuje efektivní záporný odpor.
Oblast C: Normální přední vedení (nad Vv)
• Přistupujte k tomu spíše jako ke konvenční diodové oblasti (proud stoupá s napětím).
• Efekty NDR již nejsou dominantní, takže to není oblast pro provoz se záporným odporem.
Rychlé kontroly zaujatosti (rychlý seznam sanity)
• Ověřit zamýšlený bod předpojatosti vůči datům zařízení I–V (Ip, Vp, Iv, Vv).
• Zkontrolujte teplotní posun: Posunem Vp/Ip/Iv může posunout provozní bod.
• Kontrola parazitů: Indukčnost Kol a pouzdra může přetvořit zdánlivé I–V při vysokých frekvencích.
• Potvrdit stabilitu s okolní sítí (zejména při provozu NDR).

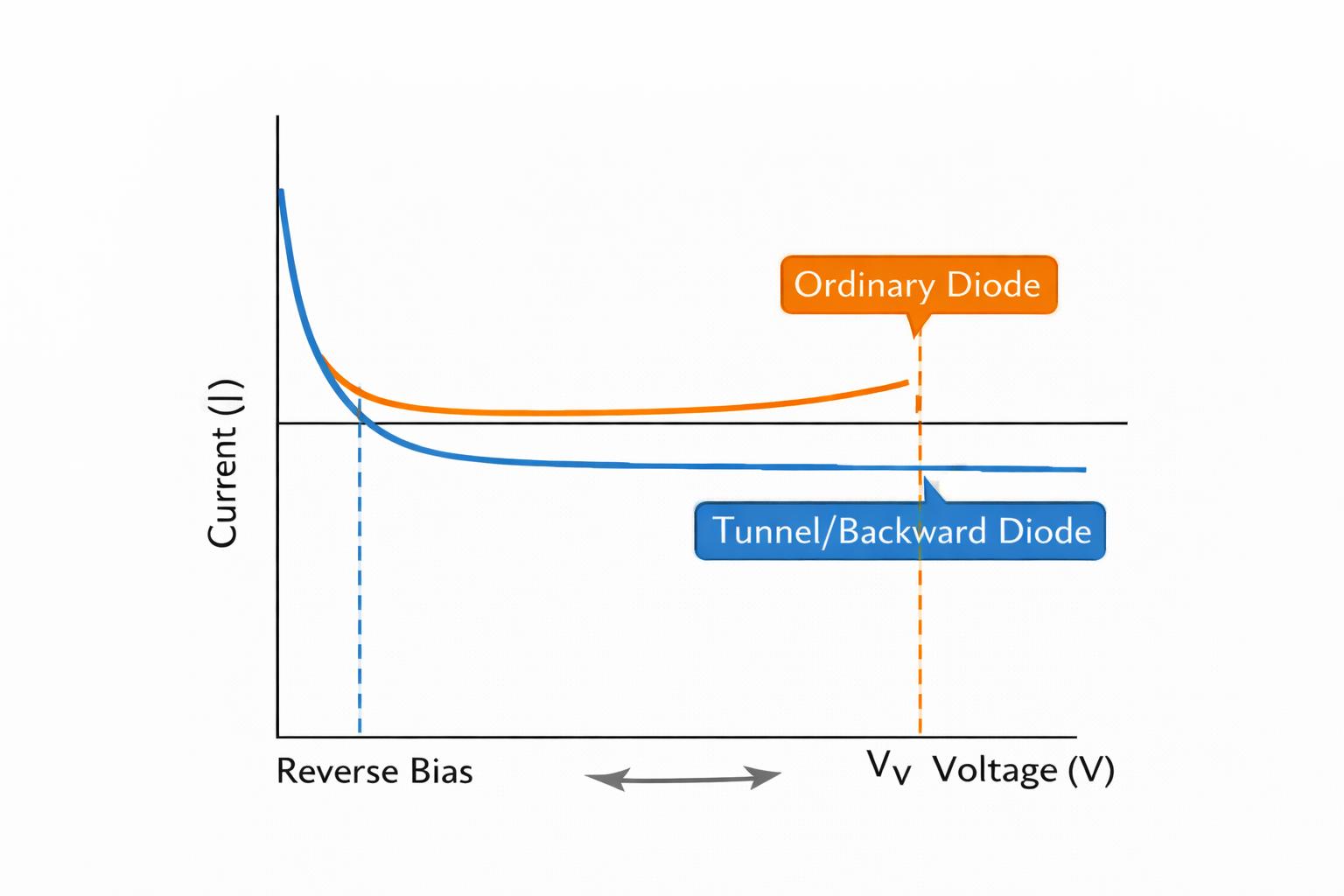

Zpětné předpětí a režim zpětné diody
Tunelová dioda může vést znatelný proud i při zpětném předpětí, protože její oblast vyčerpání je křehká. Když je aplikováno malé zpětné napětí, hladiny energie se mohou srovnat, což umožňuje nosným nosičům tunelovat v opačném směru. Tato reverzní vodivost při nízkém napětí se často nazývá režim zpětné diody.
Jak vypadá reverzní tunelování
• Malé zpětné napětí posune energetické zarovnání, takže tunelování probíhá opačným směrem.
• Reverzní tunelování může podporovat: nízkoúrovňovou detekci RF signálu. Míchání nebo převod frekvence (v některých obvodových sestavách)
Proč se nepoužívá jako usměrňovač výkonu
• Reverzní vedení může začít při nízkém zpětném napětí, takže zpětné blokování je omezeno.
• Zvládání zpětného napětí je obvykle mnohem nižší než u mnoha výkonových diod.
Materiály tunelových diod a Ip/Iv
| Materiál | Bandgap (přibližně) | Tendence tunelování |
|---|---|---|
| Ge (Germanium) | ~0,66 eV | Silné při nízkém napětí |
| GaAs (arsenid gallia) | ~1,42 eV | Silný s dobrou kontrolou |
| Si (křemík) | ~1,12 eV | Obvykle slabší |
Ekvivalentní obvod tunelové diody
| Prvek | Symbol | Reprezentuje | Hlavní efekt |
|---|---|---|---|
| Záporný odpor | −Ro | NDR sklon v blízkosti bodu zkřivení | Umožňuje zesílení nebo oscilaci za správných podmínek |
| Kapacita spoje | Co | Kapacita přechodu (vyčerpání) | Omezuje vysokofrekvenční odezvu a ovlivňuje rezonanci |
| Odpor řady | Rs | Vnitřní ztráty | Snižuje ostrost a snižuje efektivní výkon |
| Sériová indukčnost | Ls | Indukčnost olova/pouzdra | Posuny v rezonanci mohou ovlivnit stabilitu |
Aplikace tunelových diod
Mikrovlnné oscilátory a generování RF signálu
Díky předpětí v oblasti NDR a rezonanční síti může tunelová dioda generovat RF a mikrovlnné oscilace.
Zesilovače s odrazem a RF přední obvody
Jeho záporný odpor lze kombinovat s impedanční sítí pro dosažení RF zesílení v nízkoenergetických předních obvodech.
Relaxační oscilátory a pulzní obvody
Oblast NDR podporuje rychlé přepínání mezi provozními body, což může vytvářet pulzní a časovací vlnové průběhy.
Radar a starší hardware
Tunelové diody se stále objevují v některých starších zařízeních, kde je chování zařízení již prokázáno a dobře zdokumentováno.
Detekce a převod frekvence
V režimu zpětné diody může tunelová dioda detekovat nízkoúrovňové RF signály při nízkém napětí a také podporuje konverzi frekvence.
Závěr
Tunelové diody fungují, protože silné dopování způsobí, že spojení je tak tenké, že kvantové tunelování se stává hlavní cestou proudu. To vede k dobře známé křivce I–V s vrcholem a údolím a oblasti záporného diferenciálního odporu. Tyto vlastnosti činí tunelové diody užitečnými pro RF a mikrovlnné oscilátory, detekci malých signálů a rychlé pulzní obvody. Mají také limity, jako je nízké napětí, výkonová manipulace a slabé zpětné blokování.
Často kladené otázky [FAQ]
Co ovládá poměr Ip/Iv (špička k údolí)?
Úroveň dopování, kvalita spojů (vady), materiálová zakázaná mezera a teplota.
Jak teplota mění chování tunelové diody?
Posouvá Vp, Ip a Iv a oslabuje oblast NDR (často snižuje Ip/Iv), což může posunout provozní bod a snížit stabilitu.
Co omezuje nejvyšší praktickou frekvenci tunelové diody?
Kapacita přechodu (Co), sériový odpor (Rs) a indukčnost pouzdra/vedení (Ls).
Může být tunelová dioda poškozena nesprávným předpětím?
Ano. Přebytečný proud v provozu nebo zpětné napětí může přehřát nebo trvale poškodit spoj a změnit charakteristiky I–V.
Proč tunelové diody nejsou běžné v moderních konstrukcích?
Vysokofrekvenční tranzistory a RF integrované obvody poskytují lepší řízení, vyšší zesílení, lepší škálovatelnost a lepší výkonnost.
Jak se tunelová dioda liší od reverzní diody?
Zpětná dioda je optimalizována pro silné tunelování s reverzním předpětím (často pro detekci nulového předpětí), zatímco tunelová dioda se používá pro provoz NDR v přímém směru.
