Britská 3pinová zástrčka, známá jako Type G nebo BS 1363, není jen jednoduchý konektor, je to pečlivě navržený bezpečnostní systém. Díky vestavěné pojistce, pevné polaritě, kompatibilitě s oponou a samostatnému zemnícímu připojení je navržen tak, aby snížil riziko úrazu elektrickým proudem a chránil kabely spotřebičů před nadměrným proudovým poškozením. Pochopení jeho fungování pomáhá zajistit bezpečnou instalaci, správný výběr pojistek a spolehlivé každodenní používání.

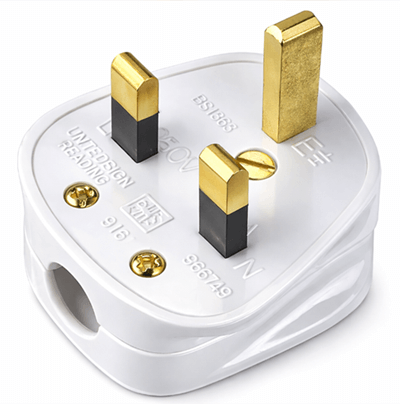

Přehled 3-pinových konektorů ve Velké Británii
Britská 3pinová zástrčka, také nazývaná typ G nebo BS 1363, je standard síťové zásuvky identifikovaný třemi obdélníkovými piny uspořádanými do trojúhelníkového vzoru: živý (L), Neutrální (N) a Zem (E). Je také definován tím, že uvnitř zástrčky je vyměnitelná pojistka, která poskytuje ochranu proti nadproudu připojenému spotřebiči a jeho flexibilnímu kabelu.
BS1363 Elektrické hodnocení a technické specifikace
| Parametr | Specifikace |
|---|---|
| Standardní reference | BS1363-1 |
| Jmenovité napětí | 230–250 V AC |
| Jmenovitý proud | 13 A |
| Frekvence | 50 Hz |
| Styl zástrčky | Pojistka, 3-pinová |
| Tvar špendlíku | Obdélníkový |
| Typ pojistky | Keramická cartridge pojistka (uvnitř zástrčky) |
| Maximální podporovaná zátěž (při 230V) | Přibližně 3 kW (v závislosti na spotřebiči a provozních podmínkách) |
Jak vestavěná pojistka chrání britské 3pinové zástrčky
Britské zástrčky (BS 1363) obsahují vestavěnou pojistku hlavně proto, že mnoho domácností používá kruhové koncové obvody chráněné jističem 32A. Tento jistič je navržen tak, aby chránil pevné vedení ve zdech, ne mnohem tenčí flexibilní kabel, který je často dimenzován výrazně pod 32A. Při závadě může jistič pustit dostatečně dlouhý proud, aby se malý kabel mohl přehřát, než jistič vypne.
Aby se to vyřešilo, je zástrčka umístěna do fázového vodiče, co nejblíže k spotřebiči, jak je to možné. Pokud porucha nebo přetížení způsobí zvýšení proudu nad to, co je bezpečně možné unést kabelem spotřebiče, pojistka rychle vyhoří a přestane napájení dříve, než se flexibilní kabely nebo zástrčky přehřejí.
Stručně řečeno, sestava BS 1363 spoléhá na dvě vrstvy ochrany: jistič pro vedení budovy a pojistku zástrčky přizpůsobenou vývodu a zátěži spotřebiče. To spojení "lokální pojistka + jistič pro vyšší proud" je základním bezpečnostním důvodem, proč jsou britské zásuvky navrženy tak, jak jsou.

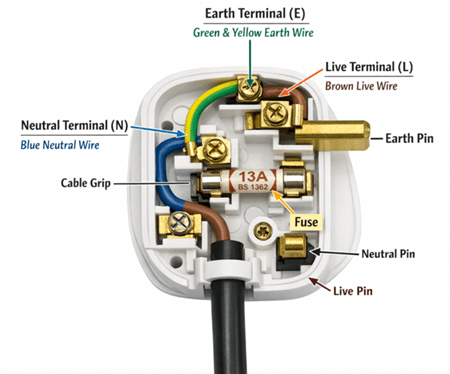

Terminály a komponenty britského 3-pinového konektoru
Živý terminál (L)
Živý terminál (L) v konektoru BS1363 je připojen k hnědému vodiči. Během provozu přenáší proud z napájecího zdroje do spotřebiče. Uvnitř zástrčky je fázový vodič veden skrz pojistku ještě před dosažením fázového pinu, takže jakýkoli nadměrný proud přeruší napájení z bezpečnostních důvodů.
Neutrální svorka (N)
Neutrální svorka (N) je připojena k modrému vodiči. Poskytuje zpětnou cestu proudu během běžného provozu, čímž uzavírá elektrický obvod mezi spotřebičem a zdrojem napájení. Za standardních podmínek vrací proud zpět poté, co projde zátěží.
Zemní terminál (E)
Zemnící svorka (E) je připojena k zelenému a žlutému vodiči. Poskytuje ochrannou cestu proti poruchovému proudu v případě selhání vnitřní izolace, což pomáhá snížit riziko úrazu elektrickým proudem. Zemnící kolík na zástičce je delší než fázový a neutrální kolík, takže se připojí nejdřív po vložení a odpojí se až nakonec, když je vyjmutý. Také ovládá vnitřní žaluzie zásuvky, takže přístup k živým a neutrálním kontaktům umožňuje pouze tehdy, když je zástrčka správně zasunutá.
Pojistka
Pojistka uvnitř zástrčky BS1363 je vyměnitelná cartridge pojistka, běžně hodnotená na 3A, 5A nebo 13A v závislosti na aktuálních požadavcích spotřebiče. Chrání před přetížením a zkraty tím, že roztaví a přeruší obvod, pokud proud překročí jeho jmenovitou hodnotu. Pojistka je instalována sériově s fázovým vodičem, takže případný proud poruchy je přerušen na straně napájení.
Úchop na lanku (úleva od napětí)
Úchop lanka, známý také jako odlehčení napětí, svírá vnější obal kabelu tam, kde vstupuje do zástrčky. Jeho účelem je zabránit mechanickému napětí na kabelu, aby vytáhlo vnitřní vodiče z jejich svorek. Zajištěním vnější izolace místo jednotlivých vodičů udržuje elektrické spojení a zvyšuje celkovou bezpečnost a odolnost.

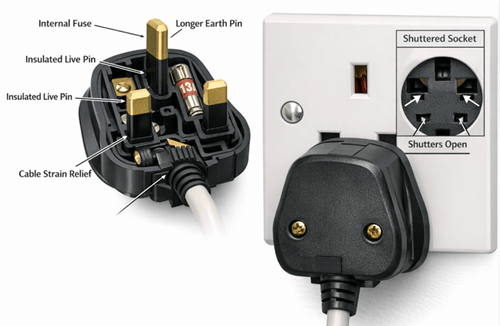

Bezpečnostní prvky 3-pinových svíček ve Velké Británii
• Ochrana proti přetížení a přehřátí: Každá zástrčka obsahuje pojistku, která pomáhá chránit kabel spotřebiče a snižuje riziko přehřátí v případě poruchy.
• Snížení rizika náhodného kontaktu s živými díly: Částečně izolované základny čepů pomáhají snížit riziko náhodného kontaktu s aktivovaným kovem při zasunutí nebo vyndání.
• Včasné uzemnění a automatické aktivování závěrky: Zemnící čep je delší, takže se zapojí jako první a zároveň slouží jako "klíč", který otevírá vnitřní závěrky zásuvky.
• Zabránění přístupu cizích předmětů k živým kontaktům: Žaluzie blokují přístup k živým a neutrálním otvorům, pokud není zástrčka správně zasunuta, což pomáhá zabránit tomu, aby se předměty dostaly k živým kontaktům.
• Stabilní spojení a snížené riziko přehřátí: Tvar konektoru a rozložení čepů podporují těsné usazení, což pomáhá snížit uvolněné spoje, které mohou způsobovat zahřívání a přerušovaný kontakt.
• Ochrana vnitřního vedení před mechanickým zatížením: Tělo zástrčky svírá kabel, takže tahové síly méně pravděpodobně zatěžují vnitřní zakončení nebo odhalují vodiče.
Hodnocení pojistek ve Velké Británii a jak si vybrat
Hodnoty pojistky a běžné použití
| Hodnocení pojistky | Typické použití |
|---|---|
| 3A | Lampy, nabíječky, malá elektronika |
| 5A | Audio zařízení, malé spotřebiče |
| 7A | Zařízení se středním zatížením |
| 13A | Konvice, topení, větší spotřebiče |
Jak si vybrat
• Začněte napájením/proudem spotřebiče: Pokud je na štítku uveden výkon (W), rychlá kontrola je proud ≈ wattů ÷ 230V (britská síť je nominálně 230V).
• Zkontrolujte velikost kabelu: Pojistka by neměla překročit to, co flex bezpečně unese. Pojistka má chránit kabel, ne jen spotřebič.
• Vyhněte se předimenzování "pro jistotu": Vyšší pojistka může zabránit rušivému přepálení, ale zároveň oslabuje ochranu při poruchách.
Pravidlo palce: zvolit nejnižší výkon pojistky, který umožňuje normální provoz bez rušivého přepálení, a zvýšit pouze tehdy, pokud správná spodní hodnota opakovaně přehoní během běžného, bezchybového používání.

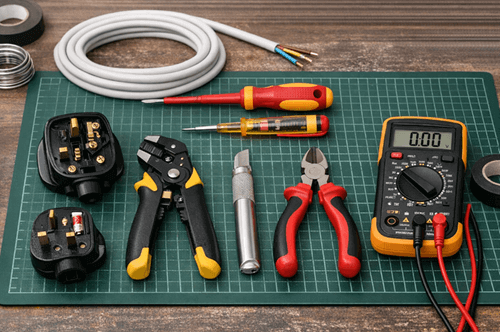

Nástroje potřebné k zapojení zástrčky BS1363
• BS1363 3pinový konektor: Kvalitní zástrčka s vhodným úchytem kabelu a správnou pojistkou.
• Plochý šroubovák: Pro otevření těla konektoru a pevné utažení šroubů bez poškození hlav.
• Odizolovač drátů nebo ostrý nůž (použitý opatrně): Pro odstranění vnějšího pláště a odstraňování izolace z jednotlivých vodičů bez zařezávání měděných vláken.
• Boční řezačky: Pro ořezávání vodičů na správnou délku a čisté odstranění přebytečných pramenů.
• Fázový tester (volitelný): Může pomoci potvrdit identifikaci fázového a neutrálního vodiče a základní kontroly před použitím, ale nenahrazuje správné vedení ani správné testování.
Malý pracovní povrch s dobrým osvětlením (a pokud je k dispozici, testerem kontinuity nebo multimetrem) může usnadnit montáž a snížit počet chyb, zejména při kontrole, že každý vodič je pevně a vedený správně.

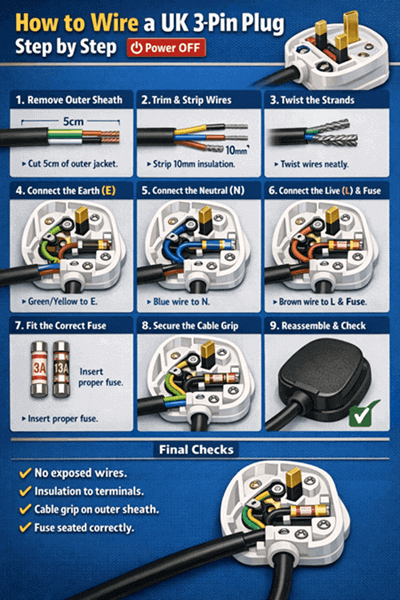

Jak zapojit britskou 3pinovou zástrčku krok za krokem
Vždy před startem odpojte napájení. Pracujte za dobrého světla a nespěchejte, většina závad konektorů je způsobena uvolněnými svorkami, poškozenými vlákny nebo úchopem kabelu, který svírá vnitřní vodiče místo vnějšího pláště.
• Odstraňte asi 5 cm vnějšího pláště kabelu: Vyřízněte pouze vnější plášť a vyhněte se poškrábnutí izolace na vnitřních vodičích.
• Upravte vodiče tak, aby seděly přirozeně bez napětí: Uspořádejte vodiče tak, aby dosáhly svých svorek jemnými ohyby, ne silnými tahy. Zemnící vodič je často o něco delší, takže zůstává připojený, pokud se kabel zatáhne.
• Odstraňte asi 10 mm izolace z každého vodiče: Udržujte délku izolace konzistentní, aby vodič seděl plně pod svorkou.
• Pečlivě zatočte vlákna s vlákny: Zatočte prameny dohromady, aby se žádné nerozprostřely. Pokud jsou prameny poškozené nebo chybí, zařízněte a znovu čistě odstraňte.
• Povolit šrouby na svorkách a drž kabelu: Uvolněte dostatek prostoru, aby vodiče zasunuly dovnitř bez nutění.
• Připojte zelenou/žlutou linku k zemi (E): Ujistěte se, že vodič je plně pod svorkou zemního svorky a pevně utáhněte.
• Připojte modrý vodič k nulovému vodiči (N): Zkontrolujte, zda je vodič správně zasazený a izolace blízko svorky s minimálním viditelným povrchem holé mědi.
• Připojte hnědou svorku k živému (L) přes pojistkovou cestu: Fázový terminál je veden přes zástrčkovou pojistku, ujistěte se, že hnědý vodič vede do L, ne do N.
• Nainstalujte správnou pojistku: Namontujte doporučenou pojistku pro spotřebič (použijte nejnižší hodnotu, která funguje normálně).
• Utáhněte úchop kabelu na vnější plášť: Úchop musí sevřít vnější plášť, nikoli jednotlivé vnitřní dráty. To zabraňuje tomu, aby tahové síly dosáhly koncových bodů.
• Znovu sestavte a pevně utáhněte všechny šrouby: Ujistěte se, že kryt nic nepřimáčkl a zástrčka se plně uzavře a kabel plynule vytáhne.

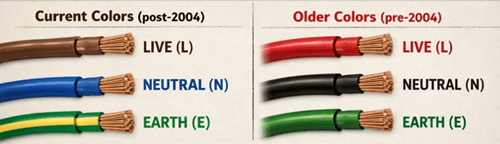

Barevné kódy britského zapojení
Ve Velké Británii nyní dodržují barevné kódy IEC pro elektroinstalaci, ale starší barvy se stále nacházejí v existujících spotřebičích, prodlužovacích kabelech a některých stavebních elektroinstalacich. Znalost obou systémů pomáhá předcházet špatnému zapojení a snižuje riziko úrazu nebo poškození zařízení.
Současné barvy (po roce 2004)
• Brown = Živě (L)
• Modrá = neutrální (N)
• Zelená/Žlutá = Země (E)
Starší barvy (před rokem 2004)
• Červená = Live (L)
• Černá = neutrální (N)
• Zelená = Země (E)
Důležité poznámky: Nepředpokládejte, že barvy jsou správné na starých nebo opravených kabelech, některé mohly být převedeny špatně. Pokud má kabel vybledlé, smíšené barvy nebo nestandardní označení, pečlivě ověřte spojení před zapojením a ujistěte se, že každý vodič vede na správný terminál (L, N a E). Nikdy nepřipojujte zemnicí vodič k fázi nebo nuláku a nevynechávejte zemnící spojení, pokud je spotřebič nebo kabel navržen pro to.

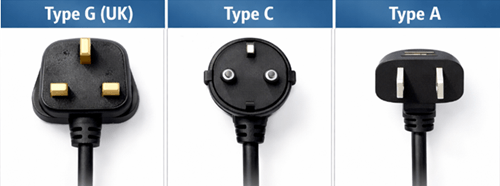

UK zástrčka vs. jiné mezinárodní typy zástek
| Typ zástrčky | Typické napětí | Pojistka v zásuvce | Typ pinu | Společné regiony |
|---|---|---|---|---|
| Typ G (UK) | 230V | Ano | Obdélníkový | Velká Británie, Singapur, další |
| Typ C | 230V | Ne | Kolo | Mnoho evropských zemí |
| Typ A | 120V | Ne | Flat | USA |
Závěr
Zástrčka BS 1363 kombinuje vrstvenou ochranu, pevný mechanický design a jasné standardy zapojení, aby vytvořila spolehlivý systém připojení k síti. Od správného výběru pojistky přes správné zapojení terminálů až po úlevu od napětí – každý prvek hraje roli v elektrické bezpečnosti. Při správné sestavení a použití britský 3pinový konektor zajišťuje konzistentní výkon, snížení požárního rizika a ochranu jak pro zařízení, tak pro uživatele.
Často kladené otázky [FAQ]
Mohu použít britskou 3pinovou zástrčku (typ G / BS 1363) na 110V zdroj?
Ne. Zástrčka typu G je navržena pro systémy 230–250V AC při 50 Hz. I když fyzicky upravíte tvar zástrčky, spotřebič pouze na 230V může být poškozen při nesprávném napětí. Vždy si zkontrolujte štítek s hodnocením spotřebiče. Pokud není dvounapěťový (např. 100–240V), budete potřebovat správný měnič napětí, ne jen cestovní adaptér.
Co se stane, když do zástrčky BS 1363 vložím špatnou pojistku?
Použití pojistky s příliš vysokým hodnocením snižuje ochranu a může dopouštět přehřátí pružného kabelu před přepálením pojistky. Použití pojistky s příliš nízkou hodnotou může způsobit nepříjemné přepálení během běžného provozu. Pojistka by měla nejprve chránit jmenovitý výkon kabelu, pak odpovídat běžnému odběru spotřebiče.
Musí všechny britské 3pinové zástrčky splňovat BS 1363?
Ano, zástrčky prodávané pro použití ve Velké Británii musí splňovat požadavky BS 1363, včetně rozměrových standardů, konfigurace pinů a kompatibility pojistek. Schválené zástrčky obvykle nesou certifikační značku (například BSI Kitemark nebo ekvivalentní schválení třetí stranou), která označuje shodu a bezpečnostní testování.
Proč se britská zástrčka někdy při používání zahřáte?
Mírně teplá zástrčka může nastat při vysokých zátěžích (např. topení nebo konvice), ale znatelné teplo může naznačovat uvolněné svorky, špatný kontaktní tlak, poškozené piny nebo přetížený prodlužovací kabel. Trvalé přehřívání by mělo být okamžitě vyšetřeno, protože může signalizovat odporové přehřívání a potenciální riziko požáru.
Mohu vyměnit tvarovanou britskou zástrčku za přepojitelné konektory?
Ano, ale jen pokud je to provedeno správně. Náhradní zástrčka musí být označena na 13A BS 1363, zapojena s odpovídající polaritou (L, N, E), vybavena vhodnou pojistkou a pevně utažena kabelovou rukojetí na vnějším obalu. Pokud je spotřebič dvojitě izolovaný (třída II), neměl by být připojen žádný zemnící vodič. Pokud si nejste jisti, poraďte se s kvalifikovaným elektrikářem.
