Spolehlivá ochrana je důležitá pro jakýkoli střednonapěťový elektrický systém, zejména při poruchách, jako jsou zkraty nebo přetížení. Vakuové jističe (VCB) pomáhají zajistit bezpečné a rychlé přerušení proudu při zachování stability systému. Tento článek vysvětluje konstrukci, princip činnosti, hodnotitosti, výhody, použití a údržbu VCB, aby pomohl objasnit, jak chrání moderní elektrické sítě.
Přehled vakuového jističe (VCB)

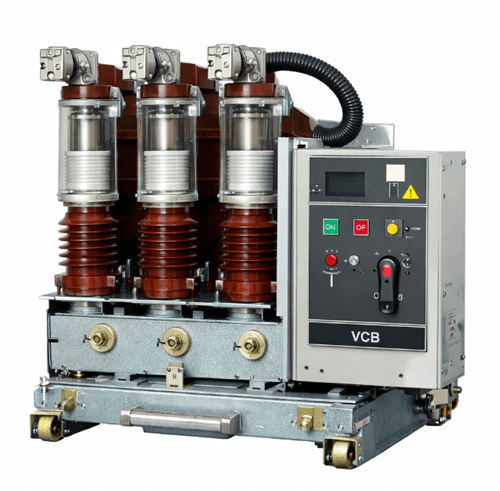

Vakuový jistič (VCB) je středněnapěťový jistič, který používá uzavřený vakuový přerušovač jako médium pro hasení oblouku a izolaci k přerušení a izolaci proudu během spínacích a poruchových podmínek. Obvykle se vztahuje na systémy do přibližně 36–38 kV, kde je vyžadováno rychlé a spolehlivé přerušení.
Konstrukce vakuového jističe (VCB)

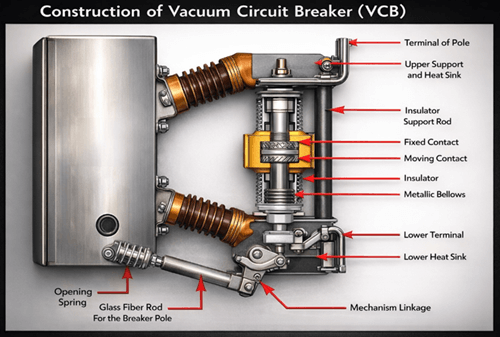

Vakuový jistič je složen z mechanických a elektrických částí, které spolupracují a bezpečně otevírají a uzavírají obvod. Tyto součástky jsou upevněny na izolovaných podpěrách uvnitř jističe, aby struktura zůstala nepružná a aby vydržela spínacím silám a elektrickému napětí. Každý pól obsahuje vakuový přerušovač, kde skutečně dochází k přerušení proudu a zániku oblouku.
Princip fungování vakuového jističe (VCB)
Vakuový jistič funguje tak, že přeruší elektrický oblouk uvnitř uzavřeného vakuového přerušovače. Když dojde k závadě, například ke zkratu nebo přetížení, ochranný systém detekuje abnormální stav a vyšle signál vypnutí k otevření jističe. Když se kontakty začnou oddělovat, proud se stále snaží protéct přes zužující se mezeru, takže mezi kontakty vznikne oblouk.
Uvnitř vakuového přerušovače může tento oblouk vzniknout pouze proto, že z kontaktních ploch je uvolněno malé množství kovové páry. Na rozdíl od vzduchu nebo jiných médií má vakuum téměř žádné částice k podpoře kontinuální ionizace. Když střídavý proud dosáhne svého přirozeného nulového bodu, kovová pára rychle kondenzuje a oblouk téměř okamžitě zhasne.
Po zmizení oblouku vakuová mezera velmi rychle získává zpět svou dielektrickou pevnost. Toto rychlé zotavení zabraňuje opětovnému výskytu oblouku v dalším půlcyklu, což umožňuje jističi zcela zastavit proud a izolovat vadnou část systému, čímž pomáhá chránit zbytek elektrické sítě.
Typy vakuových jističů
Podle instalačního prostředí

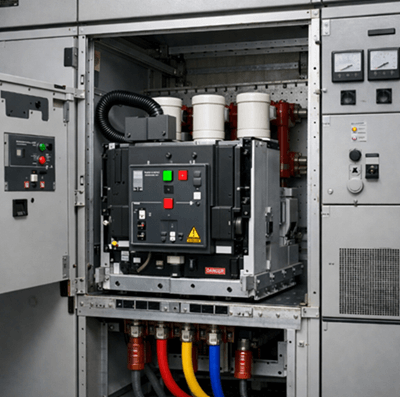

• Vnitřní VCB – instalováno uvnitř rozvaděčů a vnitřních rozvoden; Není určeno pro přímé vystavení počasí.

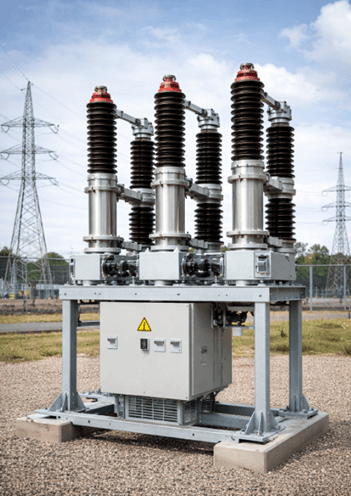

• Venkovní VCB – Postaveno s odolnými vůči počasí kryty pro venkovní rozvodny a exponovaná místa.
Montáží / servisní metodou

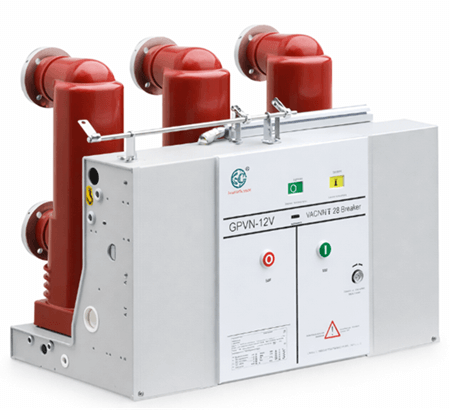

• Pevně montovaný VCB – trvale instalovaný v rozvodících; údržba obvykle vyžaduje vypnutí a izolaci.

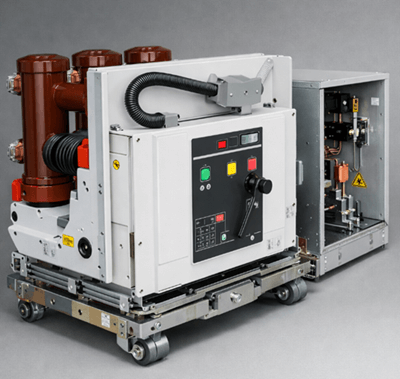

• Draw-Out (vytahovatelný) VCB – Namontovaný na kolébce/nákladním voze a lze jej vyjmout k kontrole, testování nebo výměně.
Konstrukce pomocí sloupů / izolace

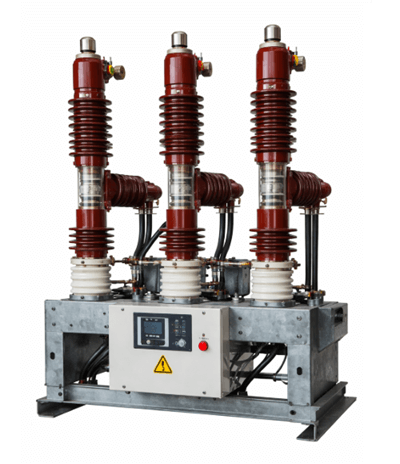

• Konvenční sloup (vzduchem izolovaný sloup) VCB – Přerušovač je umístěn na otevřeném vzduchu uvnitř rozpínače s vnějšími izolačními otvory.

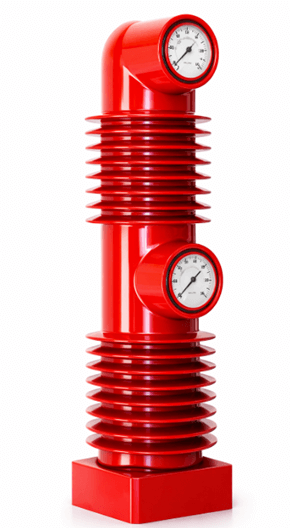

• VCB s vloženým sloupem – Vakuový přepínač je zapuštěn do pevné izolace (často epoxidu), což zlepšuje mechanickou pevnost a snižuje riziko kontaminace.
Podle provozního mechanismu

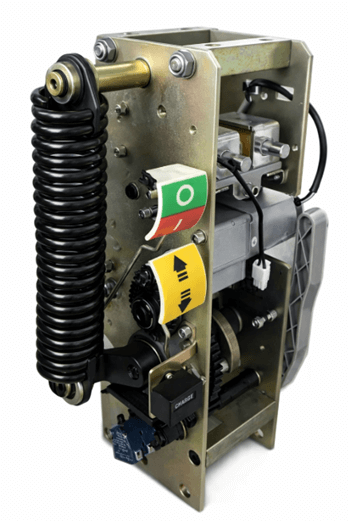

• Pružinou ovládaná (uložená energie) VCB – pružina nabíjená ručně nebo motorem; nejčastější v rozvaděčích MV.

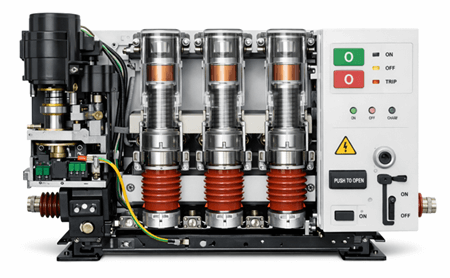

• Magnetický aktuátor VCB – Používá elektromagnetický aktuátor; méně pohyblivých částí a podporuje vysokou provozní výdrž (závislou na konstrukci).
Hodnocení a technické specifikace VCB
| Specifikace | Typické hodnoty / Poznámky |
|---|---|
| Jmenovité napětí | 11 kV, 22 kV, 33 kV, 36 kV |
| Jmenovitý proud | 630 A, 1250 A, 2000 A, 3150 A |
| Jmenovitý proud při zkratu | 16 kA, 25 kA, 31,5 kA, 40 kA |
| Hodnotný výrobní proud | Typicky je vyšší než jmenovitý proud brzdného proudu |
| Jmenovitá úroveň izolace | Definováno podle impulzních hodnot napětí |
| Mechanická výdrž | Typicky 10 000 – 30 000 operací |
| Elektrická výdrž | Záleží na návrhu a přerušovací činnosti |

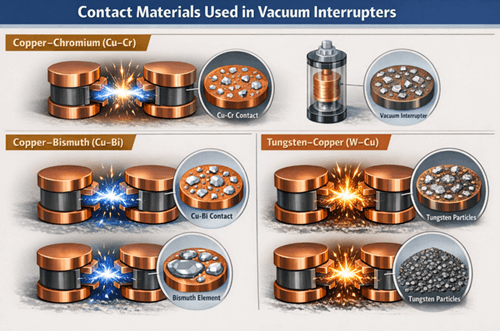

Kontaktní materiály používané ve vakuových přerušovačích
Kontaktní materiál použitý ve vakuovém přepírači je důležitý, protože přímo ovlivňuje chování oblouku, elektrickou vodivost a celkovou životnost kontaktu. Ideální materiál by měl vést proud s nízkým odporem, odolávat erozi obloukem při přerušení, odolávat kontaktnímu svařování při oddělení a uzavření kontaktů, efektivně odvádět teplo a zůstat stabilní po mnoha spínáních.
Měď–chrom (Cu–Cr)
Měď a chrom (Cu–Cr) jsou nejrozšířenějším kontaktním materiálem v moderních vakuových přerušovačích. Kombinuje silnou elektrickou vodivost s vynikající odolností proti erozi obloukem a nízkou tendencí k kontaktnímu svařování, což pomáhá prodloužit životnost. Obsah chromu zlepšuje stabilitu oblouku a snižuje ztráty materiálu během přerušení, což činí Cu–Cr spolehlivou volbou pro typické spínané operace na středním napětí.
Měď–bismut (Cu–Bi)
Měděno-bismutové (Cu–Bi) kontakty se používají v některých středněnapěťových přepínačích, kde je potřeba dobrá kontrola oblouku a snížené riziko svařování. Bizmut pomáhá snižovat pravděpodobnost zaseknutí kontaktů po opakovaných operacích, což podporuje spolehlivý výkon přerušení v vhodných aplikacích.
Wolfram–měď (W–Cu)
Slitiny volframu a mědi (W–Cu) jsou vybírány pro náročné úkoly, protože wolfram poskytuje odolnost vůči vysokým teplotám a silnou odolnost vůči obloukové erozi, zatímco měď podporuje elektrickou a tepelnou vodivost. Tato kombinace činí W–Cu vhodným pro aplikace vyžadující velmi vysokou odolnost při silném oblouku, ačkoli se obecně používá selektivněji než Cu–Cr.
Aplikace vakuových jističů
Výroba a přenos energie
VCB chrání klíčová zařízení, jako jsou generátory, transformátory, sběrnice a odchozí přívody v elektrárnách a rozvodnách. Pomáhají rychle izolovat poruchy, aby snížily poškození a udržely stabilitu systému.
Průmyslová zařízení
Průmyslové závody používají VCB k ochraně velkých motorů, transformátorů, kondenzátorových bank a distribučních rozvaděčů. Jsou dobře přizpůsobené pro časté spínací úkoly a pomáhají snižovat propady způsobené elektrickými poruchami.
Železniční systémy
Železniční sítě používají VCB v trakčních rozvodnách a přepínacích stanicích k ochraně trakčních zdrojů napájení, přívodů a některých řídicích nebo signalizačních elektrických obvodů. Jejich rychlý provoz podporuje spolehlivý servis a bezpečnější izolaci poruch.
Komerční budovy
Výškové budovy, nemocnice, nákupní centra a komerční komplexy používají VCB v hlavních rozvaděčích a distribučních místnostech středního napětí. Chrání distribuční přívody a kritické zátěže a zároveň podporují bezpečné přepínání pro údržbu a změny systému.
Vakuový jistič ve srovnání s jinými spínacími zařízeními
Vakuový stykač vs vakuový jistič
| Funkce | Vakuový jistič (VCB) | Vakuový kontaktor |
|---|---|---|
| Hlavní účel | Chrání systém přerušením normálních a poruchových proudů | Spínače často zatěžují proudy; Přerušení poruchy je obvykle řešeno pojistkami |
| Přerušení poruchy | Navrženo k bezpečnému přerušení zkratového proudu | Není určeno k přerušení vysokých poruchových proudů (typicky používané s pojistkami) |
| Přepínací povinnost | Vhodné pro přepínání a ochranné úkoly | Nejlepší pro velmi časté spínání (zejména motory) |
| Elektrická výdrž | Vysoké za přerušení poruchy | Velmi vysoké pro opakované přepínání zátěže |
| Řízení chování | Může zůstat zavřený i při ztrátě řídicího napětí (závislé na návrhu) | Často se otevře, pokud dojde ke ztrátě řídicího napětí (závislé na návrhu) |
| Údržba | Střední (mechanismus, spoje, kontroly) | Nízké (hlavně kontroly a připojení) |
| Cena | Vyšší | Střední |
| Běžné použití | MV přívody, transformátory, generátory, rozvodny | Přepínání motorů, přepínání kondenzátorů, častý provoz |
VCB vs jiné typy jističů

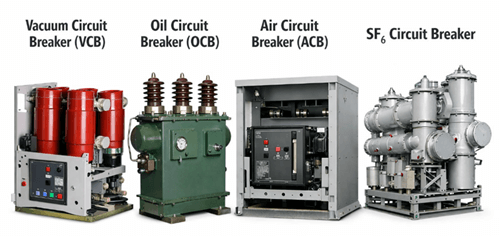

| Typ jističe | Médium pro zhasnutí oblouku | Typický rozsah napětí | Požadavky na údržbu | Poznámky k životnímu prostředí / bezpečnosti |
|---|---|---|---|---|
| Vakuový jistič (VCB) | Vakuum | Střední napětí (typicky až ~36–38 kV) | Velmi nízké | Žádné manipulace s olejem; žádný SF₆ plyn |
| Jistič olejového okruhu (OCB) | Izolační olej | Střední napětí (starší systémy) | Vysoké | Riziko požáru; Vyžaduje zrání a manipulaci s olejem |
| Vzduchový jistič (ACB) | Air | Nízké napětí (obvykle pod 1 kV) | Střední | Žádný ropa/plyn; hlavně používané v LV rozvaděčích |
| SF₆ jistič | SF₆ plyn | MV a HV | Nízká až střední | Výborná izolace, ale SF₆ má vysoký potenciál globálního oteplování |
Údržba vakuových jističů

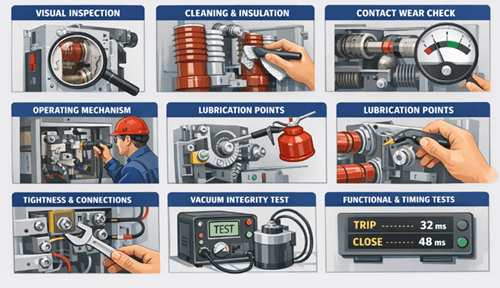

• Vizuální kontrola: Zkontrolujte kryt jističe, izolátory, průchodky a svorky na praskliny, stopy, usazení nečistot, korozi, uvolněné kování nebo zabarvení teplem. Hledejte známky přehřátí u kabelových kol a spojů.
• Čištění a izolační stav: Odstraňujte prach a kontaminaci z izolačních ploch a kolem svorek. Ověřte, že izolační části jsou suché a bez uhlíkových stop nebo povrchového poškození, které by mohlo snížit dielektrickou pevnost.
• Kontrola opotřebení kontaktů: Kontakty VCB se opotřebovávají pomalu, ale stále se opotřebovávají při častém přepínání a poruchách. Použijte vestavěný indikátor opotřebení (pokud je k dispozici) nebo postupujte podle metody měření, abyste potvrdili, že kontaktní eroze je v mezích.
• Kontrola ovládacího mechanismu: Zkontrolujte táhla, pružiny, západky a pohyblivé části pro hladký pohyb a správné zarovnání. Ověřte, že jistič se správně otevírá a zavírá a že systém nabíjení a zavírání funguje normálně.
• Mazání: Mažte pouze určené body mechanismu a používejte správný typ a množství maziva. Vyhněte se nadměrnému mazání, protože nadměrný mazev může přitahovat prach a časem způsobit přilnavání.
• Kontrola těsnosti a spojení: Znovu dotahujte napájecí svorky a uzemňovací body podle potřeby. Zkontrolujte řídicí kabeláž, pomocné kontakty a konektory konektorů, zda nejsou volné, opotřebené nebo poškozené.
• Test integrity vakua: Vakuový přerušovač musí udržovat silné vakuové těsnění, aby mohl bezpečně přerušit. Použijte doporučenou metodu vakuového testu (obvykle testování vysokého potenciálu/odolnosti nebo speciální zařízení pro kontrolu vakua) k ověření, že je přerušovač stále v pořádku.
• Funkční a časovací kontroly: Kde je potřeba, ověřit časování provozu, funkce spouštění/zavírání a blokování, aby jistič reagoval konzistentně a v přijatelných mezích.

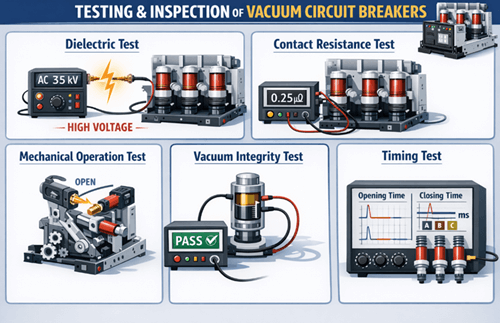

Testování a inspekce vakuových jističů
Před instalací a během plánované údržby by měly být vakuové jističe (VCB) testovány a zkontrolovány, aby se potvrdilo, že dokážou bezpečně přerušit poruchy a fungovat plynule. Tyto kontroly také pomáhají odhalit slabiny izolace, problémy s kontakty nebo opotřebení mechanismu dříve, než dojde k selhání.
• Dielektrický test: Tento test ověřuje izolační pevnost jističe aplikací specifikovaného vysokého napětí mezi svorkami a zemí (a někdy i přes otevřené kontakty). Pomáhá to potvrdit, že nedošlo k poškození izolace, vedení nebo vnitřního převážení.
• Test kontaktního odporu: K ověření stavu hlavních kontaktů a proudové cesty skrz svorky a spoje se používá měření nízkého odporu (micro-ohm). Rostoucí odpor může znamenat opotřebení kontaktu, uvolněné klouby, kontaminaci nebo riziko přehřátí.
• Mechanická zkouška provozu: Jistič se několikrát otevírá a zavírá, aby se potvrdil správný provoz uzavíracího a otevíracího mechanismu, táhl, západek a pružin. Během tohoto testu lze identifikovat jakýkoli abnormální hluk, zaseknutí, pomalý pohyb nebo neúplný pohyb.
• Test integrity vakua: Tento test potvrzuje, že vakuum uvnitř přerušovače je stále udržováno. Ztráta vakua snižuje dielektrickou pevnost a může vést k špatnému přerušení nebo vnitřnímu selhání, proto je kontrola integrity přerušovače klíčovou inspekcí specifickou pro VCB.
• Časovací test: Měří se doby otevírání a zavírání jističe, aby se zajistilo, že mechanismus funguje v rámci určených limitů. Může také kontrolovat synchronizaci pólů (jak blízko jsou fáze u sebe), protože nerovnoměrné časování může zvýšit přepínací stres a snížit spolehlivost.
Budoucí vývoj technologie vakuových jističů
• Technologie zabudovaných pólů: V mnoha moderních konstrukcích rozvaděčů jsou vakuový přerušovač a primární vodivé části zapuštěny do pevné izolace (často epoxidové pryskyřice). Tento "uzavřený" sloup zlepšuje mechanickou pevnost, chrání před vlhkostí a kontaminací a snižuje potřebu častého čištění nebo údržby izolace. Může také časem zlepšit konzistenci izolačního výkonu.
• Pevně izolované rozvaděče: Nové platformy rozvaděčů stále častěji používají pevné izolační systémy místo SF₆ plynu. To snižuje dopad na životní prostředí a eliminuje požadavky na manipulaci s plynem. Často je také kompaktnější a snadněji instalovatelný v vnitřních rozvodnách nebo prostorově omezených místech, přičemž si zachováte silný dielektrický výkon.
• Digitální monitorovací systémy: Moderní VCB mohou zahrnovat senzory a monitorovací nástroje, které okamžitě sledují provozní stav a výkon, například provozní cykly a historii provozu, indikátory opotřebení nebo opotřebení kontaktů, teplotu na klíčových spojích nebo svorkách, stav cívky a řídicí napětí a výkon přepínání, včetně doby otevírání/zavírání a synchronizace pólů. Tyto funkce podporují prediktivní údržbu, kdy je služba plánována na základě skutečného stavu místo pevných intervalů. To může snížit počet neočekávaných poruch a zlepšit celkovou spolehlivost systému.
• Ekologicky šetrné návrhy: Výrobci kladou větší důraz na ekologické materiály a izolační systémy, včetně návrhů snižujících emise skleníkových plynů a zlepšujících recyklovatelnost. Snaha o čistší rozvaděče také podporuje jednodušší a bezpečnější manipulaci během instalace a likvidace na konci životnosti.
Závěr
Vakuové jističe se široce používají ve středněnapěťových systémech, protože poskytují spolehlivé přerušení poruchy s rychlým dielektrickým obnovením a nízkými nároky na údržbu. Konstrukce uzavřeného vakuového přerušovače omezuje vystavení oblouku vnější izolaci, což pomáhá zlepšit bezpečnost a dlouhodobý výkon. Pochopením konstrukce VCB, provozního principu, hodnotění a servisních postupů je snazší vybírat, provozovat a udržovat spínací zařízení, která podporují stabilní a spolehlivou distribuci elektřiny.
Často kladené otázky [FAQ]
Na jaké úrovně napětí se vakuové jističe obvykle používají?
Vakuové jističe se používají hlavně ve středněnapěťových elektrických systémech, obvykle v rozmezí od 1 kV do přibližně 36–38 kV. Běžně se instalují v distribučních sítích, průmyslových energetických systémech a rozvodnách, kde je potřeba rychlé a spolehlivé přerušení poruch.
Jak dlouho obvykle vydrží vakuový jistič?
Vakuový jistič obvykle má životnost 20–30 let, v závislosti na provozních podmínkách a údržbě. Většina VCB dokáže provést 10 000–30 000 mechanických operací a mnoho přerušení poruch, než kontaktní opotřebení dosáhne svého limitu.
Proč jsou vakuové jističe považovány za bezpečnější než olejové jističe?
VCB jsou bezpečnější, protože nepoužívají hořlavý olej ani tlakovaný plyn. Oblouk je uzavřen uvnitř uzavřeného vakuového přepírače, což snižuje riziko požáru, výbuchu a znečištění životního prostředí ve srovnání s olejovými jističi.
Může vakuový jistič přerušit jak střídavé, tak stejnosměrné proudy?
Vakuové jističe jsou primárně navrženy pro střídavé napájecí systémy, protože zánik oblouku nastává přirozeně v nulovém bodě střídavého proudu. Přerušení stejnosměrného proudu je mnohem obtížnější, protože stejnosměrný proud nemá nulu.
Jaké faktory je třeba zvážit při výběru vakuového jističe?
Klíčové faktory výběru zahrnují jmenovité napětí, jmenovitý proud, schopnost přerušení zkratu, úroveň izolace, mechanickou výdrž a typ instalace (vnitřní nebo venkovní). Můžete také zvážit požadavky na ochranu systému a frekvenci spínání, abyste zajistili spolehlivý provoz.
