Fotonika je věda a inženýrství světla jako praktického nástroje. Řízením způsobu generování, navádění, tvarování a detekce světla umožňuje fotonika vysokorychlostní komunikaci, přesné snímání, pokročilé zobrazování a efektivní energetické systémy. Fotonika, postavená na jasných fyzikálních principech a podporovaná pokročilými materiály a výrobními metodami, tvoří základní technologii za moderní digitální infrastrukturou a mnoha vznikajícími optickými platformami.
Přehled fotoniky
Fotonika je obor zaměřený na generování, řízení, navádění a detekci světla. Světlo je elektromagnetické záření napříč mnoha vlnovými délkami a může působit jako vlna nebo jako částice zvané fotony. Fotonika využívá tyto vlastnosti k budování systémů, které přenášejí informace, vnímají podmínky nebo dodávají energii, přičemž jako hlavní signál nebo nástroj používá světlo.
Fyzikální principy fotoniky
Fotonika je založena na fyzikálních principech, které vysvětlují, jak světlo interaguje s materiály a strukturami.
• Chování vln: Světlo může interferovat a difraktovat. Tyto jevy se objevují, když světlo prochází úzkými strukturami, odráží se od vrstevnatých povrchů nebo putuje vlnovody.
• Chování fotonů: Světlo přenáší energii v diskrétních svazcích nazývaných fotony. Tento princip je zásadní u fotodetektorů a solárních článků, kde absorbované fotony vytvářejí elektrické nosiče.
• Lom a odraz: Když světlo prochází mezi materiály, jeho rychlost se mění. To způsobuje ohyb (lom) a odraz. Čočky, hranoly a řídicí systémy spoléhají na tyto efekty.
• Celkový vnitřní odraz: Optická vlákna zadržují světlo, protože jádro a pláštění mají odlišné indexy lomu. Při určitých úhlech se světlo odráží uvnitř a zůstává uvězněno v jádru.
• Absorpce a emise: Materiály absorbují fotony a zvyšují elektrony do vyšších energetických stavů. Když se elektrony vrátí do nižších stavů, mohou být vyzařovány fotony. LED diody, lasery a mnoho senzorů závisí na tomto procesu.
• Nelineární optické efekty: Silná optická pole mohou změnit, jak materiál reaguje. To umožňuje zdvojování frekvencí, převod vlnové délky a optické míchání.

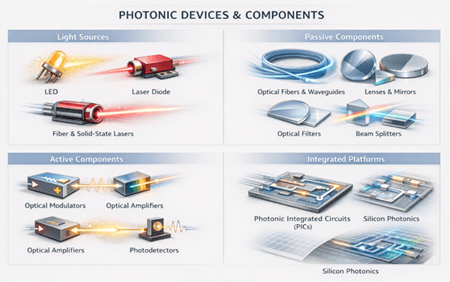

Fotonická zařízení a komponenty
Fotonické systémy jsou postaveny z různých typů zařízení, která spolupracují na generování světla, jeho tvarování nebo řízení, vedení prostorem nebo materiály a nakonec jeho přeměnu na použitelné signály. Tyto komponenty tvoří kompletní optické systémy pro komunikaci, snímání, zobrazování a dodávání energie.
Světelné zdroje
Světelné zdroje jsou výchozím bodem každého fotonického systému. Světelné diody (LED) produkují širokospektrální světlo a jsou široce používány v osvětlení, displejích a jednoduchém optickém signalizování. Laserové diody generují úzké, koherentní a vysoce směrové světlo, což je činí vhodnými pro optickou komunikaci, snímání a přesné měření. Vláknové lasery a polovodičové lasery mohou dodávat vysoký optický výkon s vysokou kvalitou paprsku, což podporuje průmyslové zpracování, lékařské postupy a vědecký výzkum.
Pasivní komponenty
Pasivní komponenty vedou a tvarují světlo, aniž by mu přidávaly energii. Optická vlákna a vlnovody omezují a směrují světlo na dlouhé vzdálenosti s nízkými ztrátami. Objektivy a zrcadla upravují velikost, směr a zaostření paprsku. Mřížky a optické filtry vybírají nebo oddělují konkrétní vlnové délky od širšího spektra. Děliče a spojky svazku dělí jednu optickou cestu na více cest nebo kombinují jednotlivé svazky do jedné cesty, což umožňuje složité optické směrování.
Aktivní komponenty
Aktivní komponenty ovládají nebo upravují světlo pomocí elektrického nebo optického vstupu. Optické modulátory kódují informace na světelný paprsek změnou jeho intenzity, fáze nebo polarizace. Optické zesilovače zvyšují sílu signálu přímo v optické oblasti, aniž by signál převáděly do elektrické formy, což pomáhá udržovat vysoké datové rychlosti v komunikačních systémech. Fotodetektory převádějí přicházející světlo na elektrické signály, což umožňuje zpracování optických informací elektronickými obvody.
Integrované platformy
Integrované platformy kombinují mnoho optických funkcí do kompaktních systémů. Fotonické integrované obvody (PIC) umisťují více optických součástek, jako jsou vlnovody, modulátory a detektory, na jeden čip. Křemíková fotonika využívá techniky výroby polovodičů podobné těm, které se používají v elektronických integrovaných obvodech, k vytvoření kompaktních optických systémů, které mohou fungovat vedle elektronických zařízení, což umožňuje vysoce hustotní a škálovatelná fotonická řešení.

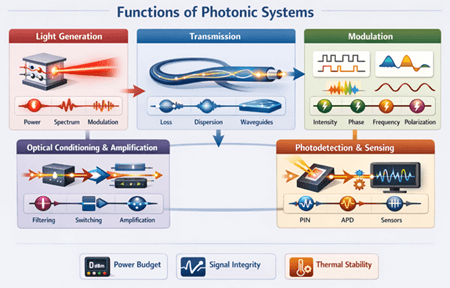

Funkce fotonických systémů
Fotonický systém funguje jako energetický a informační řetězec. Světlo je generováno, kódováno informacemi, přenášeno médiem, podmiňováno k řízení ztrát a šumu a nakonec převedeno zpět do elektrické podoby. Výkon systému závisí na optickém energetickém rozpočtu, integritě signálu a stabilitě při teplotě a výkyvu výroby.
Generování světla
Světlo vzniká, když elektrony klesnou do nižších energetických stavů a vyzařují fotony. V laserech stimulovaná emise vytváří úzkočarový paprsek se stabilní fází. Zdroj určuje klíčové limity, jako je výstupní výkon, spektrální šířka, modulační schopnost a charakteristiky šumu.
Přenos
Optická energie putuje vlákny nebo vlnovody s určitými ztrátami. Útlum vzniká absorpcí, rozptylem a nedokonalým udržením. Disperze rozptyluje pulzy v čase a může při vysokých rychlostech snižovat věrnost dat. Volba materiálu a geometrie vlnovodu určují pevnost uvěznění, ztráty šíření a tepelnou citlivost.
Modulace
Modulace kóduje informace na optickou nosnou pomocí úpravy intenzity, fáze, frekvence nebo polarizace. Protože modulátory propojují elektroniku a optiku, jejich šířka pásma, ztráta vložení a napětí na pohonu ovlivňují celkovou rychlost a účinnost.
• Digitální modulace používá diskrétní stavy symbolů k reprezentaci dat.
• Analogová modulace zachovává kontinuální změnu signálu a závisí na linearitě a regulaci šumu.
Optické podmiňování, přepínání a zesilování
Po modulaci je často nutné optické signály před detekcí podmiňovat. Filtrování vybírá vlnové délky a potlačuje nežádoucí šum. Směrování a přepínání signálů směruje různými cestami v sítích nebo integrovaných obvodech.
Zesilovače obnovují optický výkon, aniž by signál převáděly na elektrický tvar. Zesílení sice prodlužuje vzdálenost spojení a počet kanálů, ale zároveň přidává šum a může způsobovat nelineární zkreslení. Návrh systému vyvažuje zesílení, šum, hustotu kanálu a úplné ztráty, aby byla udržena kvalita signálu.
Fotodetekce a snímání
Fotodetektory převádějí fotony na elektrický proud. Typ zařízení určuje citlivost, šířku pásma a dynamický rozsah.
• PIN fotodiody poskytují rychlou odezvu a dobrou linearitu.
• Lavínové fotodiody přidávají vnitřní zesílení pro vyšší citlivost, ale zvyšují šum a vyžadují přesnou kontrolu předpětí.
V měřicích systémech může být měřeným výstupem změna intenzity, fázový posun, posun vlnové délky nebo změna doby letu, v závislosti na tom, jak cíl modifikuje optické pole.
Aplikace fotoniky

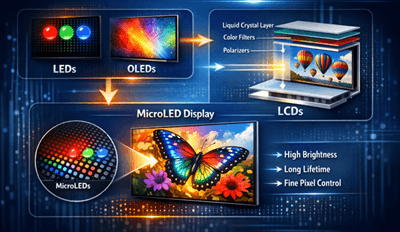

Displeje a spotřební elektronika
Displeje využívají fotonické emitory a optické vrstvy k efektivnímu generování a tvarování světla. LED a OLED diody zajišťují přímé záření, zatímco LCD modulují přenášené světlo a vytvářejí obraz. Platformy MicroLED usilují o vysoký jas, dlouhou životnost a jemnou kontrolu pixelů pro husté, energeticky úsporné displeje.
AR/VR a nositelná optika
Nositelná optika spoléhá na kompaktní vlnovody a spojky, které směrují obraz do oka a zároveň udržují optickou sestavu tenkou. Klíčovými omezeními jsou efektivita (jas), jednotnost v zorném poli a kontrola zaostření a úhlů pozorování v rámci přísných velikostních limitů.
Obnovitelné zdroje energie a osvětlení
Fotovoltaika přeměňuje absorbované fotony na elektrické nosiče, takže účinnost závisí na absorpčním spektru, ztrátách při rekombinaci a tepelném chování. V osvětlení LED diody zvyšují účinnost a životnost tím, že přeměňují elektrickou energii na viditelné světlo s nižším odpadním teplem ve srovnání se staršími zdroji.
Datová komunikace
Optická vlákna přenášejí velké datové rychlosti na velké vzdálenosti s nízkým útlumem. Systémy kombinují lasery, modulátory, multiplexování a optické zesilovače, aby udržely kvalitu signálu napříč měřítkem. V datových centrech umožňuje křemíková fotonika kompaktní optická propojení s krátkým dosahem, protože elektrické spoje čelí omezením výkonu a vzdálenosti při vysoké šířce pásma.
Průmyslové a vědecké nástroje
Lasery dodávají řízenou energii pro řezání, svařování, vrtání a povrchové zpracování. V měření a výzkumu spektroskopie a interferometrie extrahují informace o materiálu a pohybu analýzou posunů vlnových délek, fázových změn a interferenčních vzorů.
Lékařské a biologické vědy
Fotonika podporuje zobrazovací metodu, diagnostiku a terapii prostřednictvím řízené interakce s tkáněmi a biomarkery. Optická koherentní tomografie poskytuje hloubkové zobrazování pomocí odraženého světla. Fluorescence a spektroskopie detekují molekulární podpisy, zatímco laserové postupy dodávají lokalizovanou energii s kontrolovaným průnikem. Biosenzory laboratoře na čipu detekují optické změny způsobené biochemickým vazbou, což umožňuje kompaktní testovací formáty.
Fotonika vs optika vs elektronika
Fotonika, optika a elektronika se často zaměňují, ale popisují různé vrstvy stejného stacku: optika vysvětluje chování světla, fotonika z něj staví zařízení a systémy a elektronika řídí a zpracování signálu – takže jejich porovnání ukazuje, co každá přináší a kde se překrývají.
| Kategorie | Fotonika | Optika | Elektronika |
|---|---|---|---|
| Základní definice | Obor se zaměřoval na generování, řízení, přenos a detekci světla pro praktické systémy a zařízení. | Obor fyziky, který studuje chování a vlastnosti světla. | Obor, který se zabývá řízením a tokem elektronů v obvodech a zařízeních. |
| Hlavní zaměření | Budování funkčních technologií, které využívají fotony jako signály nebo nosiče energie. | Pochopení chování světla, včetně odrazu, lomu, interference a difrakce. | Navrhování obvodů a systémů, které zpracovávají signály pomocí elektrického proudu a napětí. |
| Primární nosič | Fotony (světelná energie). | Světelné vlny a paprsky. | Elektrony (elektrický náboj). |
| Základní principy | Dualita vlna–částice, stimulovaná emise, interakce světla a hmoty, optické omezení. | Principy geometrické optiky a vlnové optiky. | Ohmův zákon, fyzika polovodičů, elektrická pole a proudový tok. |
| Typické komponenty | Lasery, fotodetektory, optická vlákna, vlnovody, fotonické integrované obvody. | Čočky, zrcadla, hranoly, difrakční mřížky. | Rezistory, kondenzátory, induktory, diody, tranzistory, integrované obvody. |
| Metoda přenosu energie | Používá světlo k přenosu informací nebo energie. | Popisuje způsob, jakým světlo cestuje a interaguje s materiály. | Používá elektrický proud k přenosu informací nebo energie. |
| Potenciál rychlosti | Velmi vysoká šířka pásma a rychlý přenos signálu pomocí světla. | Ne na rychlost signálu, ale na chování světla. | Omezený elektrickým odporem, kapacitou a rychlostí spínání. |
| Oblasti použití | Optická komunikace, laserové systémy, optické snímání, lékařské zobrazování, fotonické čipy. | Zobrazovací systémy, mikroskopy, dalekohledy, objektivy fotoaparátů. | Počítače, napájecí zdroje, komunikační obvody, řídicí systémy. |
| Vztah k sobě navzájem | Kombinuje principy optiky a elektroniky k vytvoření technologií založených na světle. | Poskytuje fyzikální základ pro fotoniku. | Často se integruje s fotonikou v optoelektronických systémech. |
Výroba a výroba fotonických zařízení
Fotonický výkon závisí jak na výběru materiálu, tak na přesnosti výroby. Světlo je citlivé na malé strukturální změny, takže drobné změny procesu mohou změnit odezvu vlnové délky, zvýšit ztráty nebo snížit účinnost vazby.
• Litografie a leptání definují vlnovody, mřížky a rezonátory. Velikost prvků a hladkost boční stěny ovlivňují ztráty a omezení rozptylu.
• Tenkovrstvá depozice tvoří zrcadla, povlaky, filtry a vrstvy obkladu. Kontrola tloušťky ovlivňuje odrazivost, propustnost a dlouhodobou stabilitu.
• Výběr materiálu určuje index lomu, absorpci, disperzi a tepelné chování. Ovlivňuje také napětí, spolehlivost a teplotní posun.
• Balení a zarovnání vyžadují přesnost na úrovni mikronů. Malé nesoulady mezi lasery, vlákny a vlnovody mohou způsobit značné ztráty, proto je mechanická stabilita a tepelná správa součástí návrhu zařízení.
Křemíková fotonika těží z vyspělého zpracování ve stylu CMOS, které podporuje výrobu na úrovni waferů. Jiné platformy, jako jsou polovodiče III–V, nitrid křemíku, niobát lithný nebo polymery, často vyžadují specializované výrobní kroky pro dosažení srovnatelné přesnosti a výtěžnosti.
Trendy ve fotonice
Fotonika se nadále rozvíjí, protože moderní systémy usilují o vyšší rychlost, nižší spotřebu energie a těsnější integraci. Mnoho současných trendů se zaměřuje na přesun více optických funkcí na čipy, zlepšení výrobnosti a zavedení fotoniky do výpočetních a snímacích platforem.
• Miniaturizace senzorů a optických sestav umožňuje menší a lehčí moduly pro zobrazování, měření vzdálenosti, spektroskopii a biomedicínské snímání. Často kombinuje kompaktní optiku s integrovanými světelnými zdroji a detektory, aby se zmenšila velikost a zachoval stabilní výkon.
• Rozšiřování fotonických integrovaných obvodů (PIC) roste v oblasti komunikací, snímání a zpracování signálu. PIC integrují vlnovody, spojky, modulátory, filtry a někdy i lasery na jedné platformě, aby snížily zarovnání a zlepšily opakovatelnost ve velkém měřítku.
• Růst optických propojení v datových centrech se zrychluje s rostoucí potřebou šířky pásma a elektrickými linkami dosahujícími limitů výkonu a vzdáleností. Krátkodobá optika a společné přístupy mají za cíl přiblížit optická spojení k přepínačům a výpočetním čipům za účelem zvýšení propustnosti a energetické účinnosti.
• Fotonika v hardwaru souvisejícím s AI a experimentální optické výpočetní techniky získávají pozornost pro pohyb dat s vysokou šířkou pásma a specializované zrychlení. Práce zahrnuje optické přístupy pro maticové operace, směrování optických signálů a hybridní elektrooptické architektury, které cílí na rychlejší propojení a nižší latenci.
• Vývoj kvantových fotonických zařízení a obvodů se rozšiřuje pro aplikace jako kvantová komunikace, kvantové snímání a fotonické kvantové počítání. Klíčové směry zahrnují spolehlivé zdroje pro jednotlivé fotony, nízkoztrátové interferometrické obvody a integrované detektory, které lze vyrábět s konzistentním výkonem.
Výzvy a omezení ve fotonických systémech
I silné optické konstrukce musí zvládat skutečná omezení. Ztráty, odchylky materiálu a přesné mechanické tolerance mohou omezit výkon a škálovatelnost.
• Ztráty optické vazby nastávají, když světlo přechází mezi komponenty. Nesoulad způsobů, drsnost povrchu nebo mírné posunutí mohou snížit účinnost.
• Tepelná citlivost mění index lomu a posouvá rezonanční podmínky, což vede k driftu, pokud není kompenzována.
• Tolerance výroby ovlivňují mikroměřítkové vlastnosti. Malé rozdíly v šířce nebo tloušťce mění efektivní index a ztráty, což snižuje výtěžnost.
• Závislosti na polarizaci a požadavky na zarovnání mohou způsobit nekonzistentní výsledky, pokud se podmínky vstupu liší.
• Složitost balení zvyšuje náklady. Zařízení musí udržovat stabilní optické zarovnání a zároveň zvládat elektrické vedení a odvod tepla.
Řízení těchto faktorů je klíčové pro dosažení stabilních, opakovatelných fotonických systémů.
Závěr
Od základního chování vln a fotonů po integrované čipy a rozsáhlé optické sítě – fotonika propojuje teorii s reálnými systémy. Rozšiřuje šířku pásma, zlepšuje přesnost snímání a umožňuje kompaktní, energeticky úsporná zařízení. Zatímco výzvy v oblasti výroby, zarovnání a integrace přetrvávají, pokračující pokroky v materiálech a hybridním optoelektronickém designu posouvají fotoniku k vyššímu výkonu a širšímu uplatnění.
Často kladené otázky [FAQ]
Jaký je rozdíl mezi fotonikou a optickými vlákny?
Optická vlákna jsou specifická technologie, která využívá optická vlákna k přenosu světelných signálů na dálku. Fotonika je širší. Zahrnuje optická vlákna, ale také generování světla, modulaci, detekci, integrované fotonické čipy, zobrazovací systémy a laserové platformy. Stručně řečeno, optická vlákna jsou jednou z oblastí aplikace v rámci širšího oboru fotoniky.
Proč se fotonika používá pro moderní datová centra a AI hardware?
Fotonika umožňuje přenos dat s vysokou šířkou pásma a nízkými ztrátami pomocí optických propojení. S rostoucími rychlostmi zpracování čelí elektrická spojení omezením odporu, tepla a rušení signálu. Optická spojení tyto problémy snižují a podporují husté multiplexování vlnových délek, což umožňuje větší přenos dat mezi servery a procesory s lepší energetickou účinností.
Jak se křemíková fotonika integruje s elektronickými obvody?
Křemíková fotonika využívá metody výroby polovodičů k výrobě optických vlnovodů, modulátorů a detektorů přímo na křemíkových substrátech. Tyto optické součástky lze umístit vedle elektronických obvodů na stejný čip nebo pouzdro. Tato integrace snižuje velikost, zkracuje signální cesty a podporuje vysokorychlostní komunikaci mezi elektronickými výpočetními jednotkami.
Jaké materiály se běžně používají ve fotonických zařízeních?
Volba materiálu závisí na vlnové délce a funkci. Křemík se široce používá pro integrované fotonické obvody. Fosfid india podporuje efektivní lasery a vysokorychlostní zařízení. Arsenid gallia je běžný v optoelektronice. Křemík se používá v optických vláknech. Vlastnosti materiálu, jako je index lomu, absorpce a tepelná stabilita, určují výkon zařízení.
Co omezuje výkon fotonických systémů?
Výkon je omezen optickými ztrátami, přesností výroby, tepelnou citlivostí a účinností spojení mezi komponenty. Malé chyby v zarovnání mohou výrazně zvýšit ztráty. Absorpce a rozptyl materiálu snižují sílu signálu. Změny teploty mohou změnit index lomu a ovlivnit zařízení založená na rezonanci. Řízení těchto faktorů je klíčem ke stabilním a škálovatelným fotonickým systémům.
