Wheatstoneův můstek je jedním z nejspolehlivějších a nejrozšířenějších obvodů pro měření elektrického odporu s vysokou přesností. Porovnáním poměrů odporu a použitím vyváženého můstku může přesně určit neznámý odpor.

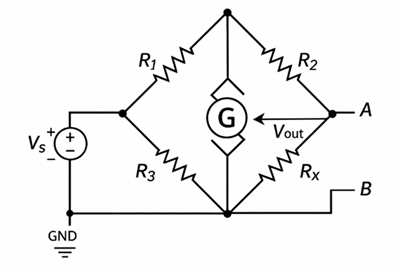

Co je to Wheatstoneův most?
Wheatstoneův můstek je obvod pro měření odporu, který najde neznámý odpor vyvážením dvou stran můstkové sítě. Když je můstek vyvážený (žádný proud neprotéká detektorovou větví), neznámý odpor se určuje z poměru ostatních odporů.

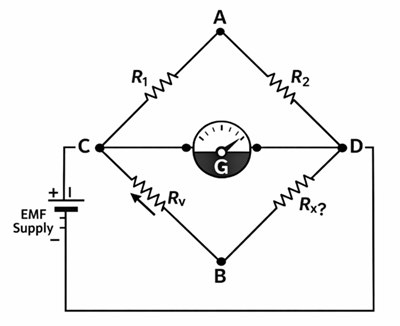

Výstavba Wheatstone Bridge
Wheatstoneův můstek je postaven ze čtyř rezistorových ramen spojených do uzavřené, kosočtvercové smyčky. Dvě z těchto ramen obsahují rezistory s známými hodnotami, jedno rameno obsahuje proměnný (nastavitelný) rezistor a čtvrté rameno drží neznámý rezistor, který bude měřen. Pro provoz můstku je napájecí zdroj (EMF zdroj) připojen přes dva protilehlé body sítě, obvykle označené A a B, aby mohl proud procházet obvodem. Galvanometr je pak připojen mezi další dva přechody, běžně označované C a D, což jsou středy mezi rezistory na každé straně můstku. Galvanometr ukazuje, zda proud prochází tímto středovým spojením: pokud se vychýlí, můstek není vyvážený, a pokud neprojevuje žádné vychýlení, můstek je vyvážený.
Princip práce Wheatstoneova mostu
Wheatstoneův můstek funguje na principu nulového vychýlení. Porovnává dva poměry odporu v můstkové síti. Když jsou tyto poměry stejné, dva středové uzly mostu (body C a D) dosahují stejného elektrického potenciálu. Protože mezi C a D není žádný rozdíl napětí, neprotéká galvanometrem žádný proud a galvanometr vykazuje nulové vychýlení.
Stav mostu
Nevyvážený kobylkový můstek
• Mezi body C a D existuje rozdíl napětí
• Proud proudí galvanometrem
• To znamená, že poměry odporu nejsou stejné
Vyvážený kobylkový kobylka
• Napětí v bodech C a D je stejné
• Galvanometrem neprotéká žádný proud
• Most je v nulové hodnotě (nulový odklon)
Stav rovnováhy:
R1/R2=R3/Rx
Když je můstek vyvážený, neznámý odpor lze najít přeuspořádáním:
Rx=(R2⋅R3)/R1
Wheatstoneův mostový vzorec a příkladový výpočet
Uvažujme následující odpory v obvodu můstku:
• R1 a R2 → známé rezistory
• R3 → proměnný rezistor
• Rx (R4) → neznámý rezistor
Předpokládejme:
• Proud přes větev ACB = i1
• Proud přes větev ADB = i2
Úbytky napětí
Podle Ohmova zákona:
V₁ = i₁R₁
V₂ = i₁R₂
V₃ = i₂R₃
Vx = i₂Rx
Pro vyvážený můstek jsou napětí v bodech C a D stejná. Proto:
i₁R₁ = i₂R₃
i₁R₂ = i₂Rx
Dělením těchto dvou rovnic vzniká podmínka vyvážení:
R₁ / R₂ = R₃ / Rx
Neznámý odpor se stává:
Rx = (R₂ / R₁) × R₃
Tato rovnice je základní vztah používaný k určení neznámého odporu ve Wheatstoneově můstku.
Příklad: Vyvážený a nevyvážený kobylkový most
Zvažme následující hodnoty:
• R1 = 50 Ω
• R2 = 100 Ω
• R3 = 40 Ω
• R4 = 120 Ω
Napájecí napětí Vs = 10 V
Napětí v bodě C
VC = R2 / (R1 + R2) × Vs
VC = 100 / (50 + 100) × 10
VC = 6,67 V
Napětí v bodě D
VD = R4 / (R3 + R4) × Vs
VD = 120 / (40 + 120) × 10
VD = 7,5 V
Výstupní napětí
Vout = VC − VD
Vout = 6,67 − 7,5
Vout = −0,83 V
Protože výstupní napětí není nulové, můstek je nevyvážený.
Nalezení vyvážené hodnoty R4
Pomocí rovnice vyvážení:
R1 / R2 = R3 / R4
R4 = (R2 / R1) × R3
R4 = (100 / 50) × 40
R4 = 80 Ω
Když R4 = 80 Ω, Wheatstoneův můstek se vyrovná.
Citlivost Wheatstoneova mostu
Citlivost Wheatstoneova můstku označuje, jak efektivně můstek dokáže detekovat velmi malé změny odporu. Vysoce citlivý můstek způsobuje znatelnou změnu výstupu i při nepatrné změně odporu, což jej činí zvláště užitečným pro přesné měření a senzory.
Citlivost ovlivňuje několik faktorů. Zlepšuje se, když jsou rezistory v můstku těsně odpovídající, protože malé změny pak vytvářejí jasnější signál nerovnováhy. Vyšší napájecí napětí může také zvýšit výstupní odezvu, pokud zůstává v bezpečných provozních mezích pro jednotlivé součástky. Detektor hraje také významnou roli, ať už jde o galvanometr nebo zesilovačový obvod, protože lepší detektor dokáže zaznamenat menší rozdíly napětí.
Nakonec je citlivost nejsilnější, když kobylka pracuje blízko vyváženého stavu, kde i malé posuny odporu způsobují měřitelné změny výstupu. V praxi je kobylka nejcitlivější, když jsou hodnoty rezistorů podobné a obvod je nastaven tak, aby fungoval téměř v rovnováze.

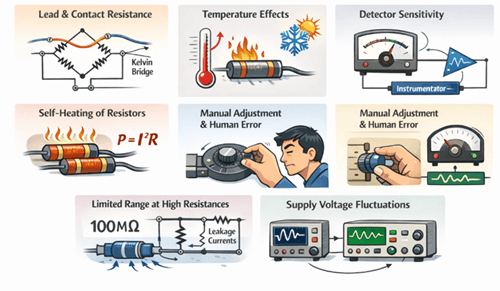

Běžné zdroje chyb ve Wheatstone Bridge
Odpor olova a kontaktu
Spojovací vodiče, svorky a kontaktní body přidávají malé odpory, které mohou změnit stav vyvážení, zejména při měření nízkých hodnot odporu. Pro měření velmi nízkého odporu je preferován Kelvinův můstek, protože minimalizuje chyby mezi odporem a odporem mezi vývodem.
Teplotní vlivy
Odpory se mění s teplotou, takže změny okolních podmínek nebo zahřívání rezistoru mohou mírně ovlivnit poměry můstku a narušit vyvážení. Použití přesných rezistorů s nízkými teplotními koeficienty a udržování stabilních podmínek zlepšuje přesnost.
Citlivost detektoru (požadavek galvanometru)
Wheatstoneův můstek závisí na detekci velmi malých napěťových rozdílů v blízkosti rovnováhy. Pokud galvanometr nebo detektor není dostatečně citlivý, malé nerovnováhy nemusí být zaznamenány, což vede k nepřesným výsledkům. Moderní systémy často používají přístrojové zesilovače ke zlepšení detekce.
Samoohřev rezistorů
Proud procházející rezistory způsobuje ztrátu výkonu a zahřívání PI2R, což může měnit hodnoty odporu a posunout bod vyvažování. Použití nízkých proudových úrovní a kvalitních rezistorů pomáhá tento efekt snižovat.
Manuální nastavení a lidská chyba
Vyvažování můstku pomocí proměnného rezistoru může způsobit drobné chyby ve čtení a nastavení, zejména při snaze dosáhnout přesného nulového vychýlení. Automatizované nebo digitální metody vyvažování toto omezení snižují.
Omezený dosah při velmi vysokých hodnotách odporu
Standardní Wheatstoneův můstek je méně účinný pro velmi vysoké odpory, protože únikové proudy, izolační odpor a slabá odezva detektoru mohou ovlivnit přesnost. Pro testování s vysokým odporem se obvykle používají specializované měřicí metody.
Fluktuace napájecího napětí
Zatímco nulová metoda snižuje závislost na napájecím napětí, nestabilní napětí může stále ovlivnit odezvu a citlivost detektoru. Regulovaný napájecí zdroj zlepšuje stabilitu.
Typy konfigurací Wheatstoneových mostů

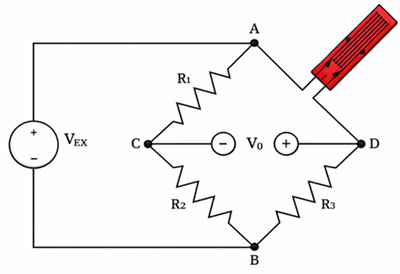

Konfigurace čtvrtého mostu
Pouze jedno rameno obsahuje aktivní snímací prvek, zatímco ostatní tři rezistory jsou pevné. Toto uspořádání je jednoduché a široce používané s jednorozměrnými tenzometry, ale je více ovlivněno teplotou a odolností vůči olovu.

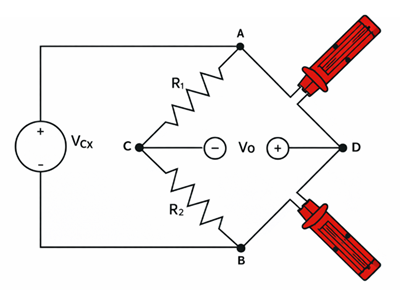

Konfigurace polomostu
Obě ramena používají aktivní senzorické prvky. Tato konfigurace zlepšuje citlivost a může snížit chyby související s teplotou, pokud jsou aktivní prvky strategicky umístěny.

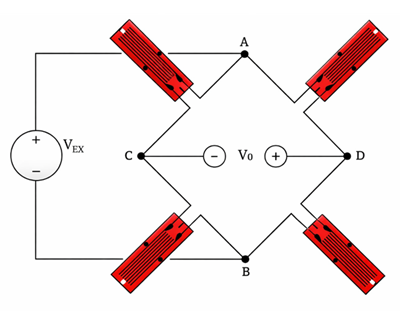

Konfigurace plného mostu
Všechny čtyři ramena obsahují aktivní senzorické prvky. Toto je nejcitlivější uspořádání a nabízí nejlepší přesnost měření, což jej činí ideálním pro přesná měření deformace a tlaku.
Wheatstone most se senzory
Wheatstoneovy můstky se široce používají v přístrojové technice, protože mnoho senzorů mění odpor v závislosti na fyzikálních podmínkách. Můstek převádí malé změny odporu na měřitelné změny napětí. Mezi běžné použití senzorů patří:
• Tenzometry: Tenzometry mění odpor při natažení nebo stlačení. Wheatstoneův můstek převádí tuto změnu na výstupní napětí úměrné deformaci.
• Teplotní senzory: RTD a termistory lze použít v můstkových obvodech k přesné detekci malých teplotních změn.
• Tlakové senzory: Mnoho tlakových snímačů používá můstkové uspořádání, kde pohyb membrány mění odpor a vytváří měřitelný výstupní signál.
• Světelné senzory: Fotorezistory lze použít v můstkových obvodech k měření změn intenzity světla přeměnou změn odporu na změny napětí.

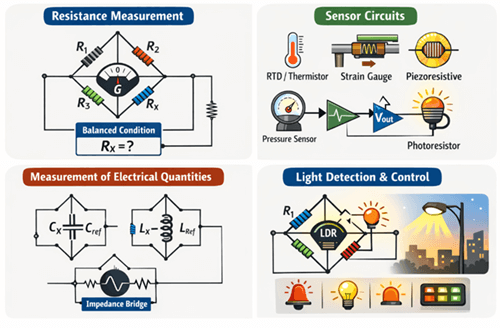

Další aplikace Wheatstoneova mostu
Měření odporu
Wheatstoneův můstek se běžně používá k měření neznámého odporu nastavením obvodu, dokud nedosáhne vyváženého stavu (kdy detektor neukazuje žádný proud). Při rovnováze lze neznámý odpor přesně vypočítat z známých poměrů rezistorů. Tento přístup je zvláště účinný pro nízké až střední hodnoty odporu, protože dokáže jasně detekovat malé rozdíly a poskytovat spolehlivé, přesné výsledky.
Měření elektrických veličin
Princip mostu se také uplatňuje v dalších mostních sítích navržených k nepřímému měření elektrických veličin. Výběrem vhodných komponent a správnou kalibrací mohou můstkové obvody porovnávat neznámé prvky se známými standardy. To činí metody založené na můstku užitečnými pro určení kapacity, indukčnosti a impedance, včetně měření AC impedance při použití upravených můstkových uspořádání.
Obvody detekce a řízení světla
V aplikacích snímání světla může být fotorezistor (LDR) použit jako jedno rameno můstku, takže změny hladiny světla přímo mění odpor. Jak se mění intenzita světla, můstek se stává nevyváženým a generuje výstupní napětí, které představuje změnu jasu. Tento výstup lze použít k ovládání směrovek, spouštění alarmů nebo ovládání automatických světelných systémů, jako jsou noční lampy, pouliční lampy a vypínače aktivované světlem.

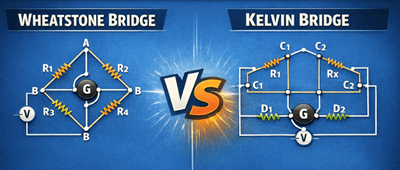

Wheatstone Bridge vs Kelvin Bridge
Pro měření velmi nízkého odporu je často preferován Kelvinův můstek, protože snižuje chyby způsobené olověným a kontaktním odporem.
| Funkce | Wheatstone Bridge | Kelvin Bridge |
|---|---|---|
| Nejlepší pro | Střední odpor | Velmi nízký odpor |
| Chyba odporu olova/kontaktu | Může ovlivnit výsledky | Většinou vyřazeno |
| Přesnost při nízkém odporu | Limited | Velmi vysoké |
| Typické použití | Obecné měření, senzory | Spoje kabelů, sběrnice, testování s nízkým ohmem |
Závěr
Wheatstoneův můstek zůstává základním obvodem v elektrických měřeních a přístrojové technice. Jeho vysoká přesnost, citlivost na malé změny odporu a kompatibilita se senzory z něj činí cenný jak v tradičních testech, tak v moderních elektronických systémech. Od základního měření odporu po pokročilé digitální monitorování Wheatstoneův můstek nadále podporuje přesná a spolehlivá měřicí řešení.
Často kladené otázky [FAQ]
Proč je Wheatstoneův můstek přesnější než použití jednoduchého ohmmetru?
Wheatstoneův můstek měří odpor pomocí metody vyvažování (null) místo přímého měření proudu nebo napětí. Když je můstek vyvážený, detektorem neprotéká žádný proud, což minimalizuje chyby měření způsobené kalibrací přístroje, výkyvy napájecího napětí a odporem detektoru. Toto srovnání založené na poměru poskytuje vyšší přesnost, zejména u malých rozdílů odporu.
Může Wheatstoneův můstek měřit extrémně vysoké hodnoty odporu?
Standardní Wheatstoneův most je nejúčinnější pro nízké až střední odporové rozsahy, typicky od několika ohmů až po přibližně 1 MΩ. Měření velmi vysokých odporů může být obtížné, protože únikové proudy, izolační odpor a citlivost detektoru mohou způsobovat chyby. Pro měření s vysokým odporem se obvykle používají specializované můstkové obvody nebo digitální měřicí metody.
Co se stane, když Wheatstoneův můstek není dokonale vyvážený?
Pokud můstek není vyvážený, vzniká napěťový rozdíl mezi středovými uzly, který způsobuje průchod proudu detektorem. Tento proud vytváří měřitelné výstupní napětí, které ukazuje směr a velikost nerovnováhy. V mnoha senzorových aplikacích je toto malé napětí nerovnováhy záměrně měřeno k detekci fyzických změn, jako je deformace, tlak nebo teplota.
Proč se Wheatstoneovy můstky běžně používají s tenzometry?
Tenzometry způsobují velmi malé změny odporu, když se materiál natahuje nebo stlačuje. Wheatstoneův můstek zesiluje efekt těchto drobných změn tím, že je převádí na měřitelný rozdíl napětí. To činí můstek ideálním pro přesná mechanická měření, jako jsou zatížení, konstrukční testy a snímače sil.
Jak se digitální Wheatstoneův můstek liší od tradičního?
Tradiční Wheatstoneovy můstky používají galvanometr k detekci nulové deflexe, zatímco moderní digitální můstky nahrazují detektor přístrojovými zesilovači, analogově-digitálními převodníky (ADC) a mikrokontroléry. Tyto digitální systémy mohou automaticky měřit napětí v nerovnováhě, zlepšovat citlivost, umožňovat záznamy dat a integrovat se s moderními monitorovacími a automatizačními systémy.
