Tlačítkové spínače mohou zvenku vypadat podobně, ale jejich konstrukce terminálů ovlivňuje, jak fungují, jak jsou zapojeny a kde jsou nejlepší pro použití. Tento článek vysvětluje klíčové rozdíly mezi 2pinovými a 4pinovými tlačítkovými spínači, aby byl návrh obvodů jasnější, snížena chyba v zapojení a podpora lepšího výběru komponentů.

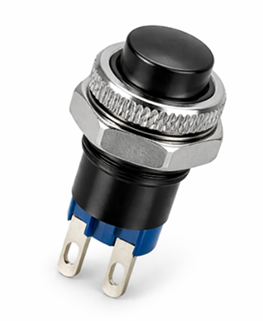

Přehled dvoupinového tlačítkového spínače
Dvoupinový tlačítkový spínač je tlačítkový spínač se dvěma svorkami. Používá se hlavně pro přímé a jednoduché řízení obvodů, kde je potřeba pouze jedna spínací cesta. Tento typ je běžný v obvodech, které vyžadují základní vstup nebo funkci ZAP/VYPNUTÍ bez dalších možností terminálů.

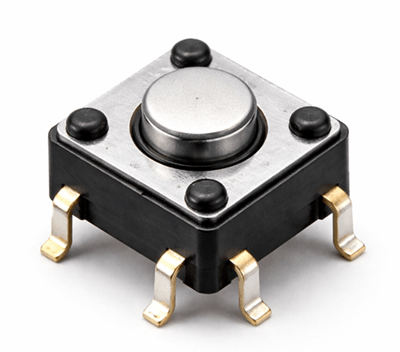

Co je to 4pinový tlačítkový spínač?
Čtyřpinový tlačítkový spínač je tlačítkový spínač se čtyřmi svorkami, obvykle uspořádaný jako dva vnitřně propojené páry. Používá se v obvodech, které mohou vyžadovat lepší podporu PCB, flexibilnější polohování terminálů nebo další funkce v závislosti na konstrukci. Ve srovnání s dvoupinovým spínačem nabízí více možností připojení v uspořádání obvodů.
Vnitřní struktura a uspořádání terminálu

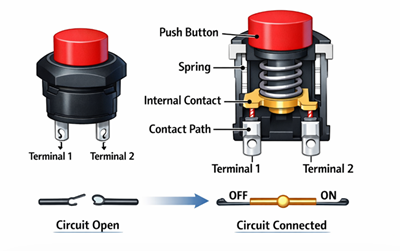

Dvoupinový tlačítkový spínač
Dvoupinový tlačítkový spínač má dva svorky a jednu vnitřní kontaktní cestu. Jeho konstrukce je jednoduchá, s pouze jedním párem elektrických připojení a bez další svorky.

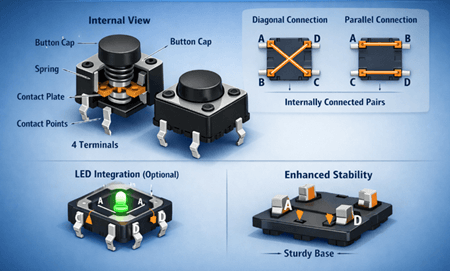

4pinový tlačítkový spínač
Čtyřpinový tlačítkový spínač má čtyři svorky uspořádané jako dva vnitřně propojené páry. Tyto páry mohou být propojeny diagonálně nebo paralelně, v závislosti na konstrukci. Toto uspořádání poskytuje více spojovacích bodů a může také podporovat funkce jako zlepšenou stabilitu desky nebo uspořádání terminálů souvisejících s LED.

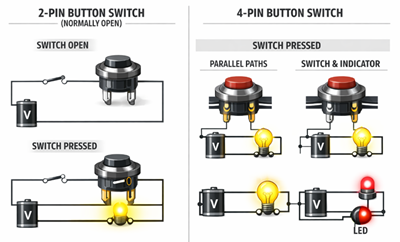

Chování 2-pinového tlačítkového a 4pinového tlačítkového spínače
Oba přepínače se řídí stejným principem provozu, ale jejich chování v obvodu závisí na jejich vnitřním designu.
Dvoupinový tlačítkový spínač je obvykle otevřený. Stisknutím se obvod uzavře a proud teče, zatímco uvolněním se obvod znovu otevře. To jej činí vhodnou pro krátkodobé řízení.
Čtyřpinový tlačítkový spínač se může chovat různě v závislosti na konstrukci. Některé verze spojují oba páry terminálů současně, čímž vytvářejí paralelní cesty. Jiní používají jeden pár pro přepínání a druhý jako indikátor. Při stisknutí mohou tyto funkce fungovat společně, což umožňuje ovládání a zpětnou vazbu v jednom pohybu.
Aplikace 2-pinových a 4-pinových tlačítkových spínačů

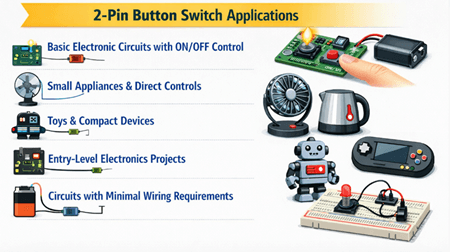

Aplikace 2pinových tlačítkových spínačů
• Základní elektronické obvody s ovládáním ON/OFF
• Malé spotřebiče a přímé ovládání
• Hračky a kompaktní zařízení
• Projekty elektroniky pro začátečníky
• Obvody s minimálními požadavky na zapojení

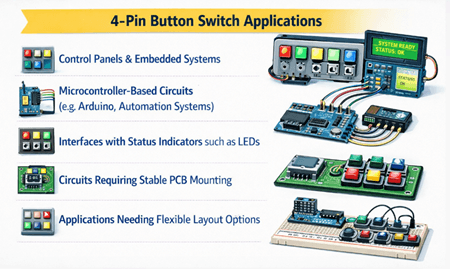

Aplikace 4pinových tlačítkových spínačů
• Ovládací panely a vestavěné systémy
• Obvody založené na mikrokontrolérech (např. Arduino, automatizační systémy)
• Rozhraní s indikátory stavu, jako jsou LED diody
• Obvody vyžadující stabilní montáž na PCB
• Aplikace vyžadující flexibilní možnosti rozvržení
Srovnání 2pinových a 4pinových tlačítkových spínačů
| Aspekt | 2pinový tlačítkový spínač | Přepínač s 4pinovými tlačítky |
|---|---|---|
| Počet terminálů | Jeden pár | Dva páry |
| Vnitřní struktura | Jeden kontakt | Více připojení nebo sdílený aktuátor |
| Funkčnost | Přímé ovládání ON/OFF | Může podporovat dvojité cesty nebo indikátory, v závislosti na návrhu |
| Elektroinstalace | Přímé a jednoduché | Vyžaduje správnou identifikaci pinu |
| Role obvodu | Základní vstup nebo řízení | Flexibilnější ovládání a zpětná vazba |
| Jednoduchost | Snadné použití | Složitější |
| Cena | Nižší | O něco výš |
| Zapojení | Minimal | Vyžaduje pečlivější nastavení |
| Stabilita | Dostatečné pro mnoho použití | Stabilnější na PCB |
| Schopnosti | Nejlepší pro základní ovládání | Může podporovat další funkce v závislosti na návrhu |
Běžné chyby, kterým se vyhnout
| Chyba | Vysvětlení |
|---|---|
| Za předpokladu, že všechny čtyři piny jsou samostatné vstupy | Mnoho čtyřpinových přepínačů má interně propojené páry, nikoli čtyři nezávislé svorky. |
| Připojení indikátorových pinů s nesprávnou polaritou | LED vypínače vyžadují správnou polaritu; Nesprávné zapojení může zabránit provozu nebo způsobit poškození. |
| Nekontroluji rozložení pinů před instalací | Uspořádání pinů se liší podle konstrukce, takže ověření uspořádání pomáhá předejít špatnému zapojení. |
| Zmatené momentární a zachytávací typy | Použití nesprávného typu může vést k nesprávnému chování obvodu. |
| Použití nadměrné síly, která může poškodit spínač | Příliš velký tlak může poškodit vnitřní kontakty nebo pouzdro. |
Výběr správného tlačítka
Zvolte dvoupinový tlačítkový spínač, pokud obvod potřebuje pouze přímé spínání s jednoduchým zapojením. Je to praktická volba pro úkoly, kde je potřeba pouze jedna funkce.
Zvolit 4pinový tlačítkový spínač, pokud obvod potřebuje lepší mechanickou stabilitu na PCB, flexibilnější uspořádání terminálů nebo další funkce, v závislosti na konstrukci. Je vhodnější pro rozvržení, která vyžadují silnější podporu nebo více možností připojení.
Závěr
Rozdíl mezi dvoupinovým a čtyřpinovým tlačítkovým spínačem není jen v počtu terminálů, ale také v úrovni flexibility a podpory, kterou každý z nich poskytuje. 2pinový přepínač splňuje přímé ovládací úkoly, zatímco 4pinový přepínač podporuje přizpůsobivější uspořádání a přidané funkce v závislosti na konstrukci. Jednoduše řečeno, používejte dvoupinový spínač pro jednosměrné ovládání a 4pinový vypínač, když obvod vyžaduje flexibilitu, stabilitu nebo další funkce.
Často kladené otázky [FAQ]
Jak mohu identifikovat piny na 4pinovém tlačítkovém spínači?
Většina čtyřpinových tlačítkových spínačů má dva páry vnitřně propojených svorek. Můžete je identifikovat pomocí multimetru kontrolou kontinuity – připojené piny ukazují signál. Oba páry jsou obvykle uspořádány diagonálně nebo vedle sebe, v závislosti na provedení.
Mohu použít 4pinový tlačítkový spínač jako dvoupinový spínač?
Ano, čtyřpinový tlačítkový spínač lze použít jako dvoupinový přepínač výběrem jednoho připojeného páru svorek. Protože je každý pár vnitřně propojený, použití pouze dvou pinů umožní běžný spínací provoz.
Jsou dvoupinové a čtyřpinové tlačítkové spínače zaměnitelné ve všech obvodech?
Nejsou vždy přímo zaměnitelné. Oba typy provádějí základní přepínání, ale čtyřpinový přepínač může vyžadovat správnou identifikaci pinů a zarovnání rozložení. Před nahrazením jednoho je třeba zvážit návrh obvodu, rozměr PCB a další funkce.
Mají všechny 4pinové tlačítkové spínače LED indikátor?
Ne, ne všechny 4pinové tlačítkové spínače mají LED. Některé používají všechny čtyři piny pouze pro přepínání a mechanickou stabilitu. Funkčnost LED závisí na konkrétním designu, proto je důležité zkontrolovat specifikace produktu.
Jaké nástroje jsou potřeba k otestování tlačítkového spínače před instalací?
Základní multimetr je nejběžnějším nástrojem používaným k testování tlačítkového spínače. Pomáhá to kontrolovat kontinuitu, potvrdit připojení terminálů a ověřit, zda se spínač správně otevírá a zavírá při stisku.
