Vypínače s koperami jsou široce používané elektrické součásti v domácích spotřebičích, vozidlech, nářadí, ovládacích panelech a mnoha dalších elektrických systémech. Jejich jednoduchý mechanismus připomínající houpačku, kompaktní konstrukce a spolehlivý spínací výkon z nich činí běžnou volbu pro řízení obvodů. Porozumění funkci vypínače, vnitřní struktury, elektrických parametrů, zapojení a řešení problémů pomáhá zajistit bezpečný výběr a spolehlivý výkon v mnoha elektrických aplikacích.
Přehled přepínačů
Vypínačka je elektrický spínač, který řídí tok proudu pomocí kývání nebo otočného pohybu. Když je jedna strana pohonu zmáčknuta, druhá strana se zvedne, což umožňuje spínači přepínat mezi stavy ON a OFF. Na rozdíl od přepínačů používají kouzlové spínače široký kloubový povrch místo vystupující páky. Běžně se vyrábějí v obdélníkových nebo čtvercových tvarech a často jsou označeny písmeny "I" pro ON a "O" pro OFF. Díky této jednoduché struktuře a snadnému ovládání jsou kolapné spínače široce používány v mnoha elektrických a elektronických zařízeních.
Provoz a vnitřní struktura kolapného spínače
Vypínačka funguje prostřednictvím jednoduchého mechanického mechanismu, který ovládá vnitřní elektrické kontakty.
Když je jedna strana vahadlového páky stlačena, pohon se otočí kolem centrální osy a přenáší sílu na spínací mechanismus uvnitř pouzdra. Tento pohyb posouvá pohyblivý kontakt směrem k pevným kontaktům nebo od nich.
Když se pohyblivý kontakt dotkne pevného kontaktu, elektrický obvod je uzavřen a proud proudí spínačem. Když se kontakty oddělí, obvod se otevře a proud se zastaví.

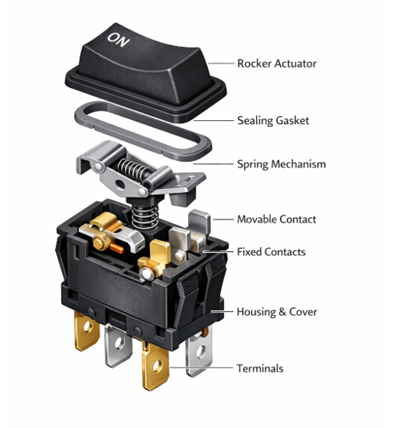

Několik vnitřních komponent spolupracuje na podpoře této přepínací akce:
• Ovladač houpadel: Externí tlačítko stisknuté uživatelem. Otáčí se kolem středu těla spínače.
• Pružinový mechanismus: Pružina vytváří pohyb s cvaknutím, který rychle přesouvá kontakty mezi polohami. To zajišťuje stabilní přepínání a zabraňuje slabému kontaktu.
• Elektrické kontakty: Kovové kontakty vedou proud skrz spínač. Pohyblivý kontakt mění polohu, aby obvod otevřel nebo uzavřel.
• Svorky: Vnější kovové svorky spojují spínač se zdrojem napájení a zátěží.
• Kryt: Izolované pouzdro drží vnitřní části na místě a chrání je před mechanickým poškozením.
• Těsnící prvky: Některé spínače obsahují těsnění nebo těsnění, která chrání vnitřní mechanismus před prachem a vlhkostí.
Běžné typy kolapných spínačů

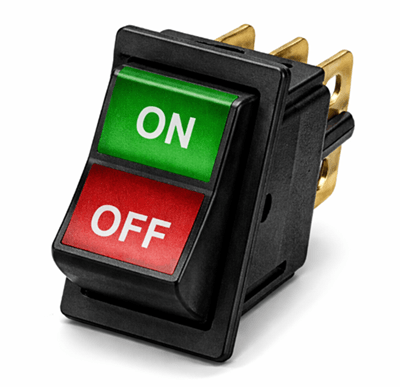

Přepínač On–Off (Off–On)
Toto je nejběžnější typ koupacího spínače. Používá se buď k připojení, nebo odpojení obvodu, což jej činí vhodnou pro základní řízení napájení v zařízeních, elektronických zařízeních, prodlužovacích jednotkách a malých strojích.

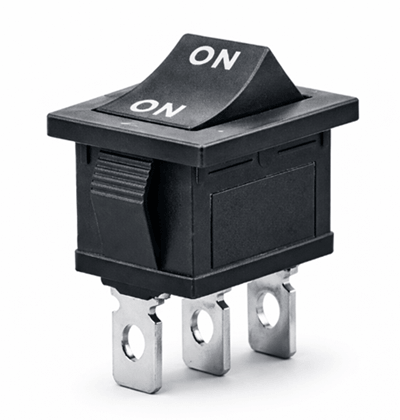

Zapnuto–zapnutý přepínač
Zapnutý vypínač nezpůsobí jednoduše vypnutí obvodu. Místo toho přesměrovává proud mezi dvěma samostatnými výstupy nebo provozními cestami. To jej činí užitečnou v aplikacích, kde je třeba vybrat jednu ze dvou funkcí.

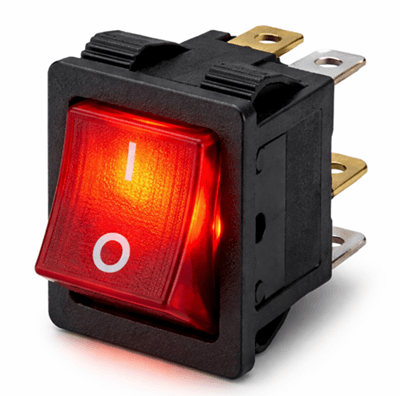

Osvětlený kolapný spínač
Tento typ zahrnuje vestavěné LED nebo neonové světlo, které indikuje provozní stav spínače. Osvětlení pomáhá uživatelům rychle zjistit, zda je obvod aktivní, zejména v prostředí s tlumeným osvětlením nebo u ovládacích panelů.

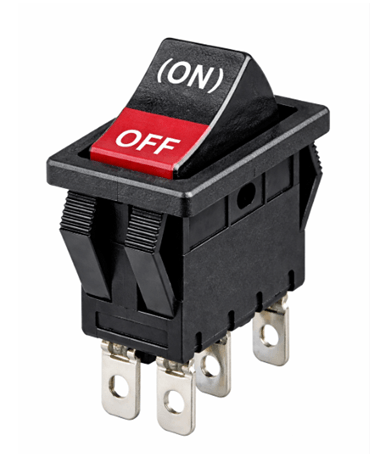

Momentární přepínač houpaček
Krátkodobý přepínač je aktivní pouze během stisku. Jakmile je tlak odstraněn, pohon se automaticky vrátí do své normální polohy. Tento typ se často používá pro dočasné řídicí funkce, jako je signalizace, resetování nebo posun motoru.

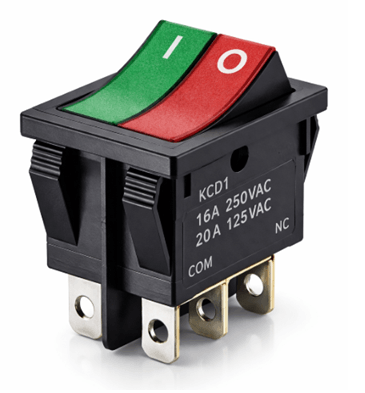

Přepínač s přepínáním
Tento typ, také nazývaný přenosový spínač, je navržen k vedení elektrické energie z jednoho okruhu na druhý. Je užitečný při přepínání mezi dvěma režimy provozu, dvěma zařízeními nebo dvěma různými zdroji energie.

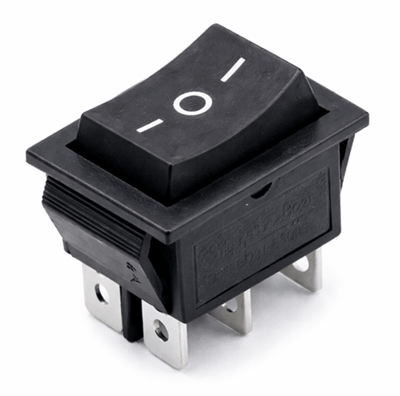

Středový vypínač
Tento přepínač nabízí tři polohy: ZAPNUTO – VYPNUTO – ZAPNUTO. Střední poloha odpojuje obvod, zatímco dvě vnější pozice se připojují k různým cestám obvodu. Běžně se používá, když jsou potřeba dva řízené výstupy spolu s neutrálním středním nastavením.

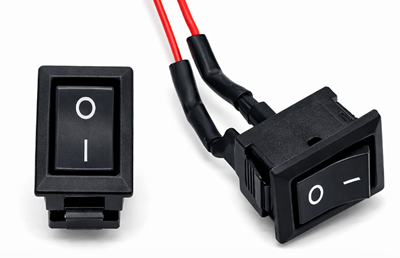

Miniaturní přepínač s kolapnými pákami
Miniaturní kolapné spínače jsou navrženy pro kompaktní zařízení a elektronická zařízení tam, kde je instalační prostor omezený. Navzdory své malé velikosti stále poskytují spolehlivý spínací výkon pro nízkoenergetické aplikace.

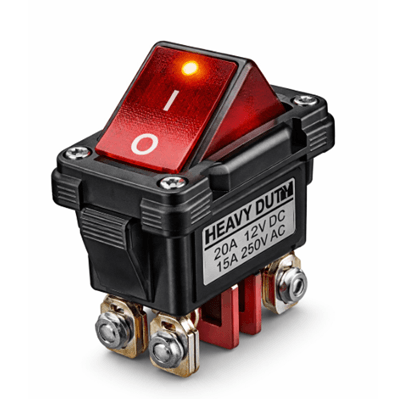

Těžký kývací spínač
Těžké přepínače s přepínačem jsou konstruovány pro vyšší elektrické zatížení a náročnější provozní podmínky. Obvykle mají silnější vnitřní kontakty, odolnější pouzdra a lepší odolnost vůči teplu, vibracím a mechanickému opotřebení, což je činí vhodnými pro průmyslové zařízení, vozidla a elektrické nářadí.
Elektrické parametry a konfigurace terminálů
| Specifikace | Popis |
|---|---|
| Napětí | Maximální napětí, které spínač bezpečně zvládne (např. 125V AC, 250V AC, 12V DC) |
| Aktuální hodnocení | Maximální proud, který spínač může nést bez přehřátí |
| Kontaktní odpor | Odpor mezi kontakty při uzavření |
| Izolační odpor | Schopnost izolace zabránit úniku proudu |
| Dielektrická pevnost | Maximální napětí izolace vydrží před průlomem |
| Mechanická životnost | Počet spínacích cyklů bez elektrické zátěže |
| Životnost elektřiny | Počet cyklů při přepínání proudu |
Konfigurace terminálů
Vypínače s přepínačem také mají různé konfigurace terminálů pro ovládání jednoho nebo více obvodů.
| Konfigurace | Popis |
|---|---|
| SPST | Ovládá jeden obvod s přepínáním ON/OFF |
| SPDT | Připojuje jeden vstup k jednomu ze dvou výstupů |
| DPST | Ovládá dva obvody současně |
| DPDT | Umožňuje dvěma obvodům přepínat mezi dvěma výstupy |
Běžné uspořádání terminálů zahrnuje 2-pinové, 3-pinové, 4-pinové a 6pinové konstrukce v závislosti na spínací činnosti a na tom, zda je zahrnuto osvětlení.

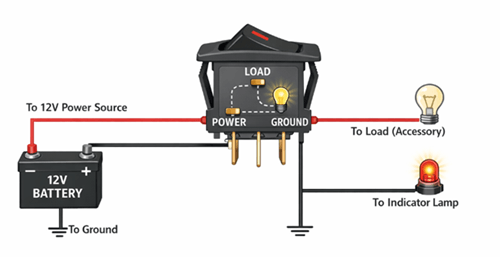

Symbol kolapného spínače, rozložení pinů a základy zapojení

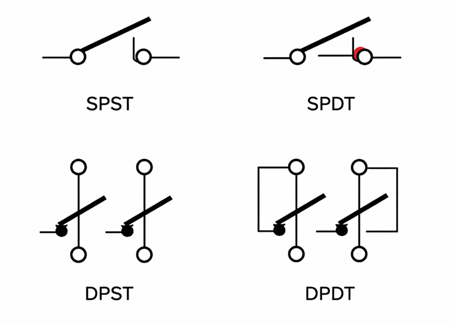

Symbol kolapného spínače v schématech obvykle vypadá podobně jako symbol používaný pro základní mechanický spínač, ale přesný tvar závisí na tom, zda je spínač SPST, SPDT, DPST nebo DPDT. Na elektrických výkresech symbol ukazuje, jak se kontakty otevírají, zavírají nebo přenášejí mezi svorkami.
Konfigurace kolíků přepínače se také liší podle konstrukce. Pro základní ovládání ON/OFF se často používá jednoduchý dvoupinový kopákový spínač, zatímco třípinová nebo složitější uspořádání mohou podporovat osvětlení nebo přepínání. Protože uspořádání svorek se liší podle výrobce a modelu, je třeba vždy zkontrolovat datasheet nebo tištěné označení terminálů před zapojením.
Instalační průvodce
Mezi běžné způsoby montáže patří:
• Montáž panelu – instalovaná do výřezu na panel
• Snap-In Mount – rychlá instalace bez šroubů
• PCB montáž – připájena přímo na desky plošných spojů
• Šroubová montáž – silnější mechanická podpora v prostředí s vibracemi
Aplikace kolapných spínačů
Aplikace
• Zásuvky a prodlužovací desky: Běžně se používají jako hlavní vypínače pro rychlé a bezpečné připojení nebo odpojení elektrických výstupů.
• Domácí spotřebiče jako mixéry, lampy a vysavače: V domácnostech se kolapné spínače používají pro základní ovládání ON/OFF, protože se snadno ovládají a dobře zapadají do kompaktních konstrukcí.
• Průmyslové ovládací panely a napájecí zdroje: Průmyslové systémy používají kolapné spínače pro řízení strojů, distribuci napájení a aktivaci zařízení tam, kde je potřeba čistý spínač.
• Automobilové palubní desky a ovládání příslušenství: Ve vozidlech se používají k ovládání světel, ventilátorů, topení a dalších doplňků, protože jsou odolné a snadno přístupné.
• Lékařské vybavení a laboratorní přístroje: Tyto spínače se používají v zařízeních, která vyžadují spolehlivé manuální přepínání pro řízení napájení nebo funkce.
• HVAC, pneumatické a hydraulické systémy: Kyvadlové spínače jsou často instalovány v řídicích jednotkách pro start, zastavení nebo výběr provozních funkcí v systémech, které řídí provoz založený na vzduchu, kapalinách nebo tlaku.
Běžné problémy a řešení problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Vypínač se nezapne | Volné zapojení, poškozené svorky, opotřebované kontakty | Zkontrolujte zapojení, zkontrolujte svorky, otestujte multimetrem |
| Kontrolka bliká | Špatné připojení nebo selhání vnitřní lampy | Utáhněte spoje nebo vyměňte podsvícený spínač |
| Volné terminály | Vibrace nebo nesprávná instalace | Znovu zabezpečte svorky a potvrďte montáž |
| Opotřebení kontaktů | Časté přepínání při velkém zatížení | Vyměnit spínač a zkontrolovat zatížení |
| Přehřívání spínače | Přebytečný proud nebo špatné spojení | Snížit zátěž a ověřit hodnotu spínače |

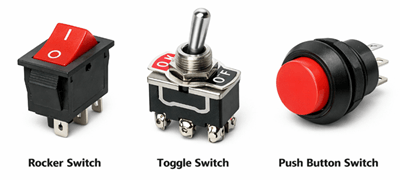

Kolapný spínač vs jiné typy spínačů
| Funkce | Přepínač kouzel | Přepínač | Tlačítkový spínač |
|---|---|---|---|
| Operace | Houpací aktuátor | Pákový aktuátor | Stiskněte tlačítko |
| Design | Flush a compact | Páka vyčnívá ven | Malé tlačítko |
| Vystoupení na panelu | Ploché a moderní | Zvednutá páka | Tlačítko zapláchnutí |
| Montážní prostor | Dobré pro omezený prostor | Potřebuje větší povolení | Kompaktní rozložení |
| Stav přepínání | Obvykle udržováno ZAPNUTO/VYPNUTO | Obvykle udržováno ZAPNUTO/VYPNUTO | Často jen krátkodobé |
| Běžné použití | Spotřebiče a vybavení | Průmyslové stroje | Ovládací panely |
Závěr
Rocker spínače poskytují spolehlivou a praktickou metodu řízení elektrických obvodů v široké škále zařízení a zařízení. Pochopení jejich vnitřní konstrukce, elektrických parametrů, metod zapojení a požadavků na instalaci pomáhá zajistit bezpečný provoz a dlouhou životnost. Výběr správného kolapného spínače pro zamýšlené použití zlepšuje spolehlivost systému, zjednodušuje uživatelské ovládání a podporuje efektivní návrh elektrických systémů.
Často kladené otázky [FAQ]
Co znamenají symboly "I" a "O" na kolapném spínači?
Symbol "I" znamená, že obvod je ZAPNUTÝ, zatímco symbol "O" znamená, že je VYPNUTÝ. Tato označení odpovídají běžným mezinárodním standardům pro označování spínačů a pomáhají vám rychle identifikovat polohu spínače bez nutnosti spoléhat se na slova.
Jak se testuje koupací spínač pomocí multimetru?
Nastavte multimetr na kontinuitu nebo odporový režim a poté umístěte sondy na svorky spínačů. Přepínej houpací páku mezi pozicemi. Funkční spínač by měl vykazovat kontinuitu v jedné pozici a otevřený obvod v druhé, v závislosti na konstrukci.
Může kolapný spínač nahradit přepínač?
Ano, ale jen pokud nový přepínač splňuje stejné napětí, proudové hodnoty, konfiguraci svorek a požadavky na montáž. Funkce obvodu musí být také stejná, například SPST nebo SPDT, aby byla zajištěna správná funkce.
Jsou kozazné spínače vodotěsné, nebo vhodné pro venkovní použití?
Někteří ano, ale ne všichni. Venkovní nebo mokré použití obvykle vyžaduje uzavřený kolapný spínač s IP-certifikací, který odolá vodě, prachu a vlhkosti. Standardní vnitřní spínače mohou selhat dříve, pokud jsou vystaveny drsným podmínkám.
Proč vypínač jiskří, když je zapnutý nebo vypnutý?
Při přepínání induktivních nebo vysokozátěžových obvodů mohou vzniknout malé jiskry, protože kontakty se pod proudem oddělují nebo zavírají. Nadměrné jiskření může znamenat přetížení, opotřebované kontakty nebo špatnou ochranu obvodu a může zkrátit životnost spínače.
