Optokopléry jsou důležitými součástmi moderního elektronického designu, zajišťují bezpečný a spolehlivý přenos signálu mezi obvody pracujícími na různých úrovních napětí. Použitím světla místo přímého elektrického připojení chrání citlivou řídicí elektroniku před vysokonapěťovými přepětími, elektrickým šumem a poruchami uzemňování. Pro stavbu stabilních a odolných systémů je nutné pochopit, jak optocouplery fungují, jejich typy, specifikace a omezení.

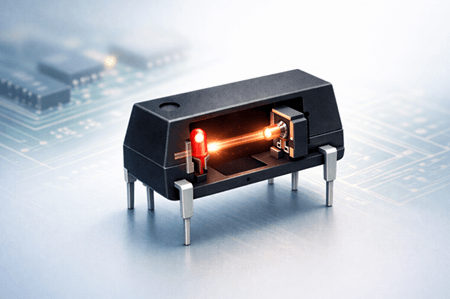

Co je to optocoupler?
Optikoplér (také nazývaný optoizolátor) je elektronická součástka, která přenáší signál mezi dvěma obvody pomocí světla, přičemž obvody zůstávají elektricky izolované. Obvykle obsahuje LED na vstupní straně a světlocitlivé zařízení na výstupní straně, takže signál prochází optickým spojením místo přímého elektrického spojení. Tato "světelná mezera" poskytuje galvanickou izolaci, která pomáhá chránit nízkonapěťovou elektroniku před vysokonapěťovými rušivými vlivy a elektrickým šumem, přičemž izolační parametry často dosahují několika kilovoltů (obvykle až kolem 5 000 V nebo více).

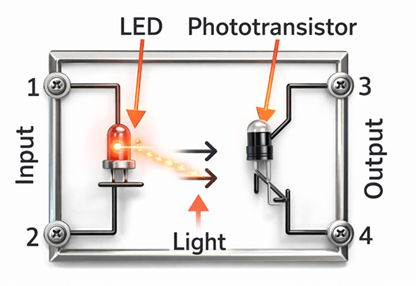

Provoz optocoupleru
Optikopřehlovač funguje tak, že elektrický vstupní signál převede na světlo a poté toto světlo opět na elektrický výstupní signál, bez přímého elektrického spojení mezi oběma obvody.
Na vstupní straně proud prochází vnitřní LED diodou. Když je LED napájena, vyzařuje (obvykle infračervené) světlo a množství světla roste s rostoucím proudem LED. Pokud není vstupní proud, LED zůstane zhasnutá a nevydává žádné světlo.
Na výstupní straně toto světlo dopadá na světlocitlivé zařízení, jako je fototranzistor, foto-SCR nebo foto-triak. Když zařízení přijme světlo, zapne se a umožní tok proudu; Když se světlo zastaví, vypne a blokuje proud. Optikoplér se v podstatě chová jako světelně řízený vypínač: LED zapnutá znamená, že výstup vede, a LED vypnuté znamená, že výstup je otevřený, přičemž vstupní a výstupní obvody zůstávají elektricky izolované.
Funkce optoplinkoru
• Elektrická izolace: Optikopřehlovač zajišťuje elektrickou izolaci přenosem signálů přes světlo místo přímého elektrického spojení. Uvnitř zařízení LED převádí vstupní signál na světlo a fotosenzitivní součástka toto světlo detekuje na výstupní straně. Protože mezi vstupem a výstupem neexistuje fyzická elektrická cesta, zůstávají nízkonapěťové logické obvody elektricky oddělené od vysokonapěťových elektrických obvodů. Tato izolace chrání citlivou elektroniku před bleskovými přepětími, spínacími špičkami, rádiovým rušením (RF) a přechodovými jevy v napájení, které by jinak mohly poškodit komponenty nebo narušit provoz systému.
• Redukce šumu: Protože vstupní a výstupní strany optopřehlovače nejsou elektricky propojeny, nežádoucí elektrický šum nemůže přímo přecházet mezi obvody. Toto oddělení zabraňuje zemním smyčkám a snižuje přenos vysokofrekvenčního rušení nebo výkyvů napětí ze strany výkonu na řídicí stranu. Díky tomu se zlepšuje integrita signálu, což činí optokoplory zvláště užitečnými v digitálních systémech, komunikačních rozhraních a konstrukcích založených na mikrokontrolérech, kde jsou stabilní a čisté signály nezbytné.
• Převod úrovně signálu: Optokopolátory také umožňují bezpečnou konverzi úrovně signálu mezi obvody pracujícími na různých napěťových úrovních. Nízkonapěťový logický signál, například 3,3V nebo 5V z mikrokontroléru, může pohánět vnitřní LED optocoupleru, který pak aktivuje výstupní obvod s vyšším napětím. To umožňuje malým řídicím signálům přepínat relé, motory nebo jiné vyšší napěťové zátěže, aniž by byla logická elektronika vystavena nebezpečným napěťovým úrovním.
Hlavní typy optocouplerů
Optokopolky se klasifikují podle typu výstupního zařízení použitého uvnitř pouzdra. Zatímco všechny optokopléry používají vnitřní LED k přenosu signálu světlem, výstupní složka určuje, jak se zařízení chová, jaký typ signálu zvládne a kde je nejlepší aplikovat.

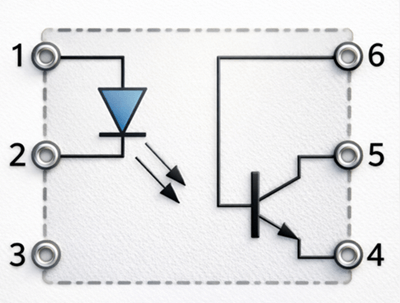

Fototranzistorový optospojer
Nejběžnějším a nejrozšířenějším typem je fototranzistorový optokopol. Jeho výstupní stupeň se skládá z fototranzistoru, obvykle konfigurovaného jako NPN nebo PNP. Když je vnitřní LED dioda aktivována, světlo dopadá na fototranzistor a způsobí jeho vedení, což umožňuje proud na výstupu. Tento typ je nejvhodnější pro přepínání stejnosměrných signálů a obecné izolační úkoly. Nabízí střední rychlost spínání a schopnost proudu, což jej činí ideálním pro rozhraní mikrokontrolérů, logické obvody a nízkoenergetické řídicí systémy.

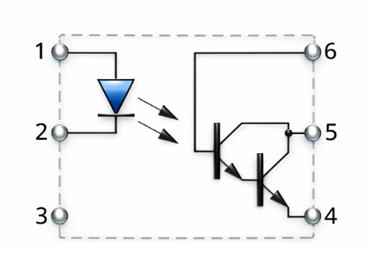

Darlingtonský optospojer
Darlingtonův optokoplér používá dva tranzistory spojené jako Darlingtonova dvojice na výstupním stupni. Tato konfigurace poskytuje mnohem vyšší proudové zesílení ve srovnání s jedním fototranzistorem, což znamená, že velmi malý vstupní proud může ovládat výrazně větší výstupní proud. Díky tomu je citlivější a vyžaduje méně LED pohonného proudu. Nevýhodou je však pomalejší rychlost spínání kvůli zvýšené struktuře zesílení. Darlingtonovy optokopelry se běžně používají, když je potřeba silné zesílení, ale vysokorychlostní spínání není kritické.

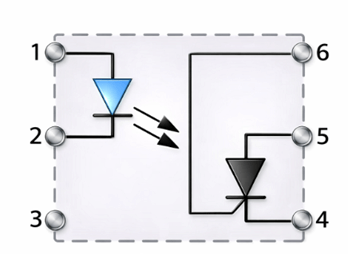

Foto-SCR optospojka
Foto-SCR optočlánek používá jako výstupní zařízení světelně aktivovaný křemíkový řízený usměrňovač (SCR). Když vnitřní LED vyzařuje světlo, spustí SCR do vedení. Jednou z klíčových vlastností tohoto typu je schopnost zvládat relativně vysoké úrovně napětí a proudu. Může pracovat jak v AC, tak v DC obvodech a může zůstat zajištěn ve stavu ON po aktivaci, dokud proud neklesne pod úroveň udržení. Díky těmto vlastnostem se foto-SCR optokopléry často používají v průmyslových systémech řízení napájení a aplikacích s vysokonapěťovým spínaním.

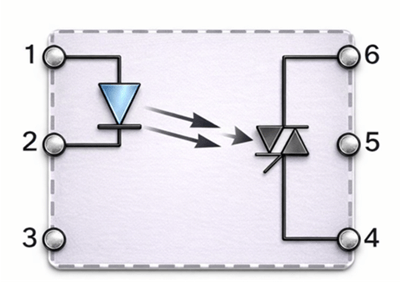

Foto-triakový optocoupler
Foto-triakový optočlánek je speciálně navržen pro střídavé spínání. Jeho výstupním zařízením je triak, který může vést proud oběma směry, což z něj činí ideální pro řízení střídavých zátěží. Mnoho foto-triakových optocouplerů obsahuje obvody detekce nulového křížení, které pomáhají snižovat elektrický šum a stres tím, že spouštějí zátěž, když střídavý průběh překročí nulové napětí. Tato zařízení se široce používají v stmívačích, topicích systémech a systémech řízení střídavých motorů, kde je vyžadováno bezpečné a izolované střídavé spínání.
Praktický příklad optocoupleru
Velmi běžné využití optopáliču je udržení mikrokontroléru s nízkým napětím v bezpečí, zatímco řídí zátěž s vyšším proudem a hlukem.

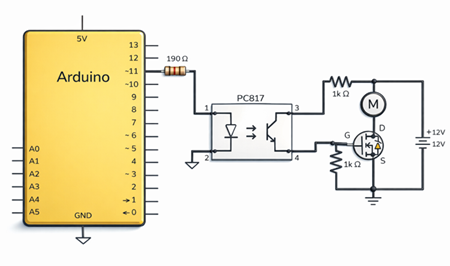

Příklad: Řízení stejnosměrného motoru pomocí Arduina
• Arduino vysílá 5V řídicí signál z digitálního pinu.
• Tento signál pohání vnitřní LED optocoupleru (přes rezistor omezující proud).
• Když se LED rozsvítí, vnitřní fototranzistor se zapne na izolované straně.
• Výstup fototranzistoru se pak používá k pohonu stupně napájecího spínače, například ovladače MOSFET hradla nebo jednoduchého tranzistorového stupně (v závislosti na konstrukci).
• MOSFET přepíná napájecí proud motoru, což umožňuje motoru běžet ze svého vlastního zdroje (například 12V nebo 24V), nikoli z Arduina.
V tomto nastavení je Arduino zodpovědné pouze za napájení malého LED proudu uvnitř optočlánku. Obvod motoru zůstává elektricky oddělený, což výrazně snižuje riziko poškození a zvyšuje spolehlivost.
Bez izolace
• Napětí motoru (zpětné elektromotorové napětí) a spínací přechodné jevy mohou navázat na řídicí elektroniku a poškodit Arduino I/O pin nebo jiné součástky.
• Elektrický šum a odrazy od proudu motoru mohou způsobit náhodné resety, nestabilní hodnoty nebo nepravidelné chování.
S optokopřejrem
• Většina šumu zůstává na straně motoru, místo aby se dostala do kabeláže mikrokontroléru.
• Mikrokontrolér zůstává chráněn před přechodnými jevy a řídicí signál je méně náchylný k poškození motorickým rušením.
Důležitá poznámka: Optokopolky přímo nenapájejí velké zátěže. Jejich výstupní proud je omezený, proto se obvykle používají k přepínání nebo pohonu tranzistoru, MOSFETu nebo relé, které pak bezpečně zpracovává skutečný proud motoru.

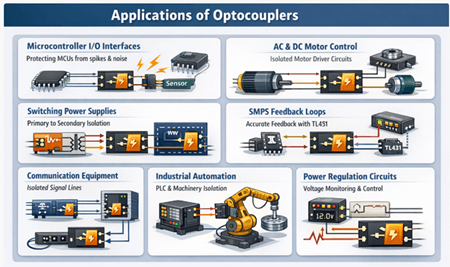

Použití optocouplerů
• Vstupní/výstupní rozhraní mikrokontrolérů: Chrání mikrokontroléry před napěťovými špičkami, šumem ze země a poruchami při čtení senzorů nebo při řízení externích zátěží.
• Řízení střídavého a stejnosměrného motoru: Zajišťuje bezpečnou izolaci mezi řídicí elektronikou a motorovými ovladači, relé, stykači a triac/tyristorovými obvody.
• Spínací napájecí zdroje: Izoluje primární (vysokonapěťovou) stranu od sekundární (nízkonapěťové) strany, přičemž stále umožňuje průchod regulačních signálů.
• SMPS zpětná vazba: Běžně používané s referenčním zařízením (například TL431) k přenosu přesné zpětné vazby z výstupní strany na primární řadič bez přímého elektrického spojení.
• Komunikační zařízení: Zlepšuje odolnost vůči šumu a chrání porty izolací signálních linek, zejména tam, kde mohou být různé zemní potenciály.
• Průmyslová automatizace: Odděluje PLC nebo řídicí logiku od signálů výkonných strojů, čímž pomáhá předcházet poškození způsobeným přechodnými jevy a elektrickým rušením.
• Obvody pro regulaci výkonu: Používají se v monitorování napětí, ochraně a řídicích obvodech k udržení izolace při umožnění spínání nebo zpětné vazby.
Pokyny pro uspořádání PCB pro optocouplery
Dobré uspořádání PCB pomáhá udržet izolaci, snížit hluk a zlepšit dlouhodobou spolehlivost. Udržujte oblasti vysokého napětí a nízkého napětí fyzicky oddělené, umisťujte díly tak, aby si zachoval volnou vzdálenost, a kontrolujte proud LED pohonu pro stabilní provoz.
• Udržovat zemnění odděleně: Vstupní (LED) strana a výstupní (detektorová) strana musí mít oddělené zemnící reference. Nepřipojujte je na PCB, jinak tím potlačíte izolaci a umožníte průchod šumu nebo poruchových proudů. Udržujte jasné vzdálenosti a izolační mezery mezi stopami.
• Použití správného rezistoře omezujícího proud: LED vyžaduje správně dimenzovaný rezistor. Příliš nízký proud může způsobit slabé nebo nespolehlivé přepínání, zatímco příliš velký proud může LED přehřát a poškodit. Vypočítejte rezistor pomocí napájecího napětí, LED napětí v přímém směru, cílového proudu a limitů CTR v datasheetu.
• Vybrat správný typ: Přiřadit optokonektor k práci; foto-triac pro střídavé zátěže, Darlington pro vyšší zesílení, fototranzistor pro izolaci logiky a foto-SCR pro řízení vyššího výkonu. Správný typ zajišťuje správné přepínání a bezpečný provoz.
Specifikace před výběrem optospojky
Volba optokopléru není jen o typu zařízení. Také musíte sladit klíčová elektrická a výkonová hodnocení s vaším okruhem, abyste zajistili bezpečný, stabilní a dlouhodobý provoz.
• Izolační napětí: Maximální bezpečný rozdíl napětí mezi vstupem a výstupem bez průrazu. Běžně 2,5–5 kV RMS, průmyslové díly často >5 kV. Pro síťové/vysokonapěťové konstrukce jsou potřeba vyšší hodnoty.
• Přenosový poměr proudu (CTR): Jak efektivně LED vstupní proud řídí výstupní proud: CTR = (Iout / Iin) × 100 %. CTR se liší mezi díly, klesá se stárnutím LED a mění se s teplotou – návrh podle minimálního CTR z datasheetu.
• Proud LED diody (IF): Bezpečný vstupní proud LED, obvykle 5–20 mA. Příliš vysoké poškození LED diody; Příliš nízká hladina způsobuje nespolehlivé přepínání. Vždy používejte správný omezující rezistor proudu.
• Rychlost spínání: Jak rychle se výstup zapne/vypne. Typy fototranzistorů jsou obvykle mikrosekundy a typy Darlington jsou pomalejší. Rychlost je důležitá pro PWM, SMPS a datové signály.
• Zpoždění šíření: Doba mezi změnou vstupu a výstupní odezvou. Důležité pro digitální systémy citlivé na časování jsou vysokorychlostní obvody, které potřebují nízké a konzistentní zpoždění.
• Imunita vůči přechodovým jevům ve společném módu (CMTI): Odolnost vůči rychlým napěťovým přechodným jevům mezi vstupem a výstupem, měřená v kV/μs. Vysoká CMTI pomáhá předcházet falešnému přepínání v motorových pohonech, IGBT hradlových ovladačích a rychlých přepínacích obvodech.
• Výstupní proud a napěťové hodnoty: Maximální kolektorový proud a napětí kolektor-emitor. Překročení těchto parametrů může zařízení poškodit, zejména při řízení MOSFETů, tranzistorů nebo relé.

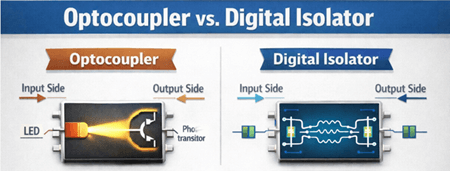

Srovnání optocouplerů vs. digitálních izolátorů
| Aspekt | Optocoupler | Digitální izolátor |
|---|---|---|
| Základní myšlenka | Signální vialight s galvanickou izolací | Signální viacapacitní/magnetické spojení přes izolační bariéru |
| Jak to funguje | LED + fotodetektor (fototranzistor/triac/SCR) | HF kódování/dekódování pomocí kapacitní nebo magnetické vazby |
| Rychlost / šířka pásma | Obvykle pomalejší (závislé na zařízení/CTR); existují některé rychlejší typy | Obvykle rychleji a s těsnějším načasováním; Dobré pro rychlé digitální signály |
| Nejlepší vhodné případy použití | Obecná izolace, napájení/průmyslová regulace, zpětná vazba SMPS, střídavé zátěže (typy triaků) | Vysokorychlostní sběrnice (SPI/I²C/UART), ADC/DAC spoje, rychlé řídicí smyčky |
| Spolehlivost v čase | LED stárnutí → CTR může klesnout; Design s okrajem | Žádné stárnutí LED → obvykle stabilnější v průběhu životnosti |
| Imunita vůči hluku | Silné při správném návrhu | Silný; často hodnocené pro highCMTI |
| Spotřeba energie | Potřebuje LED proud pohonu (může být spojitý) | Často nižší na kanál; žádná LED mechanika (může stoupat s datovou rychlostí) |
| Výstupní chování | Záleží na detektoru; může být potřeba manipulace s pull-upy/saturací | Logické (CMOS) výstupy; čisté hrany, potřeba dobré oddělení/rozložení |
| Cena a jednoduchost | Často levnější a jednodušší pro základní izolaci | Často dražší; přísnější požadavky na napájení/rozložení |
| Kdy si vybrat | Střední rychlost, citlivost na náklady, přepínání na elektřinu/průmysl | Vysoká rychlost, přesné načasování, stabilní výkon, rychlé přepínací systémy |
Omezení optoparů
Optokopolky jsou užitečné pro izolaci, ale mají limity, které mohou ovlivnit spolehlivost, pokud nejsou při návrhu zohledněny.
• Stárnutí LED: Vnitřní LED dioda časem slábne, což snižuje CTR, snižuje výstupní proud a zmenšuje spínací rezervu. Návrhy by měly používat nejhorší možné hodnoty CTR a zahrnovat bezpečnostní rezervy.
• Omezená rychlost: Standardní optokoplory jsou příliš pomalé pro vysokorychlostní komunikaci nebo velmi vysokofrekvenční přepínání. Vysokorychlostní optopřehlovače nebo digitální izolátory jsou pro tyto případy lepší.
• Citlivost na teplotu: CTR a chování přepínání se mění s teplotou. Vyšší teploty mohou snížit CTR a zvýšit únikový proud, proto musí konstrukce odpovídat očekávanému rozsahu provozních teplot.
• Omezení výstupního proudu: Většina optokopolů nemůže pohánět těžká zatížení, jako jsou motory nebo velká relé. Obvykle se používají k ovládání tranzistoru, MOSFETu, TRIACu nebo řídičského stupně.
• Velikost ve srovnání s moderními integrovanými obvody: Optokoplovače jsou často větší než digitální izolátory, což může být nevýhodou u kompaktních rozvržení PCB.
• Variace CTR mezi jednotkami: CTR se může mezi zařízeními výrazně lišit, i v rámci stejného modelu. Používejte minimální garantovaný CTR a správnou bezpečnostní rezervu, abyste předešli nekonzistentnímu provozu.
Závěr
Optokopolátory zůstávají praktickým a široce používaným řešením elektrické izolace v výkonové elektronice, průmyslovém řízení a vestavěných systémech. I když mají omezení, jako je stárnutí LED a střední rychlost, správný výběr a návrhové postupy zajišťují spolehlivý výkon. Pečlivým vyhodnocením specifikací a použitím správných technik rozvržení PCB můžete dosáhnout bezpečného, šumu odolného a dlouhotrvajícího provozu obvodu.
Často kladené otázky [FAQ]
Jak vypočítat správnou hodnotu rezistoru pro LED optocoupler?
Použijte R = (Vin − VF) / IF, kde VF pochází z datasheetu. Zvolte IF, aby se výstup při návrhu s minimálním CTR (což není obvyklé), přepínal správně a s malou rezervou pro teplotu a stárnutí.
Lze optocoupler použít pro PWM signály?
Ano, pokud je dostatečně rychlý pro vaši PWM frekvenci. Pomalé optokopléry mohou zaoblené hrany a deformovat pracovní cyklus, proto pro vysokofrekvenční snímač použijte vysokorychlostní nebo hradlový optokonektor s nízkým zpožděním.
Proč CTR v optocouplerech v průběhu času klesá?
CTR klesá hlavně proto, že vnitřní LED dioda produkuje méně světla s přiběhem věku, zejména při vysokém proudu a teple. Navrhněte s minimálním CTR a vyhněte se přetížení LED, aby se spolehlivé přepínání udrželo v čase.
Vyžadují optokopléry izolované napájecí zdroje na obou stranách?
Ne vždy, ale každá strana potřebuje svůj vlastní zdroj a referenci, a nesmíte spojovat základy, pokud chcete izolaci. Vstup může být z napájení MCU, zatímco výstup vede z zátěžové/řídicí kolejnice.
Jak poznám, jestli moje aplikace potřebuje optocoupler nebo žádnou izolaci?
Optocoupler používejte při síťovém/vysokém napětí, hlučných zátěžích (motorech), dlouhých kabelech nebo různých zemních potenciálech. Pokud vše sdílí stejnou čistou nízkonapěťovou zem s nízkým rizikem šumu, přímé připojení může být v pořádku.
