Rádiová frekvence: RF spektrum, šíření signálu a návrh systému

Mar 13 2026
Zdroj: DiGi-Electronics
Procházet: 891

Rádiová frekvence (RF) je část spektra používaná k přenosu energie a informací vzduchem, od 3 kHz do 300 GHz. Tento článek vysvětluje frekvenci a vlnovou délku, spektrální pásma a jak se signály šíří jako zemní vlny, vlny na obloze nebo signály v přímé viditelnosti. Podrobně se také zabývá RF linkovými bloky, modulací, šířkou pásma, anténami, sladění a řízením EMI.

Figure 1. Radio Frequency

Základy RF a hlavní koncepty

Rádiová frekvence (RF) je rozsah elektromagnetických vln používaných k přenosu energie a informací vzduchem. Pokrývá frekvence od přibližně 3 kHz do 300 GHz. V tomto rozsahu vytvářejí měnící se elektrické proudy RF vlny, které opouštějí anténu, putují prostorem a jsou přijímány jinou anténou. Přijímač tyto vlny převádí zpět na užitečné signály, což umožňuje bezdrátovou komunikaci bez fyzického spojení.

Pro pochopení chování RF je třeba zohlednit frekvenci a vlnovou délku společně. Frekvence (f) popisuje, kolik vlnových cyklů probíhá za sekundu a měří se v hertzech (Hz). Vlnová délka (λ) představuje vzdálenost mezi opakujícími se body na vlně a měří se v metrech.

Rychlost světla je spojuje:

λ = c / f

c ≈ 3 × 10⁸ m/s

S rostoucí frekvencí se vlnová délka zkracuje. Kratší vlnové délky mají tendenci cestovat mezi anténami přímějšími cestami, zatímco delší vlnové délky se mohou snadněji ohýbat kolem překážek a pokrýt větší oblasti.

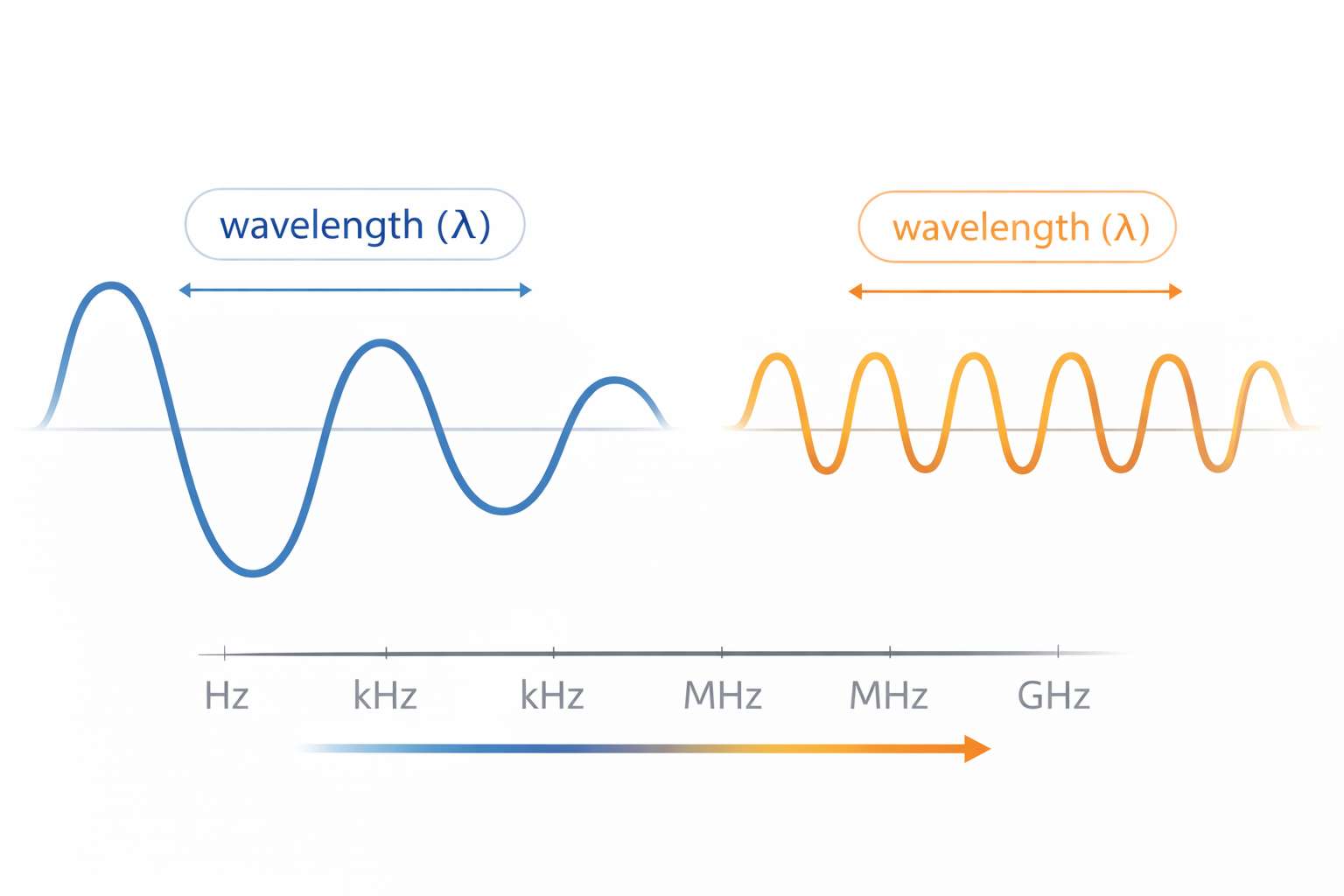

Figure 2. Frequency, Wavelength, and RF Units

RF spektrum a šíření

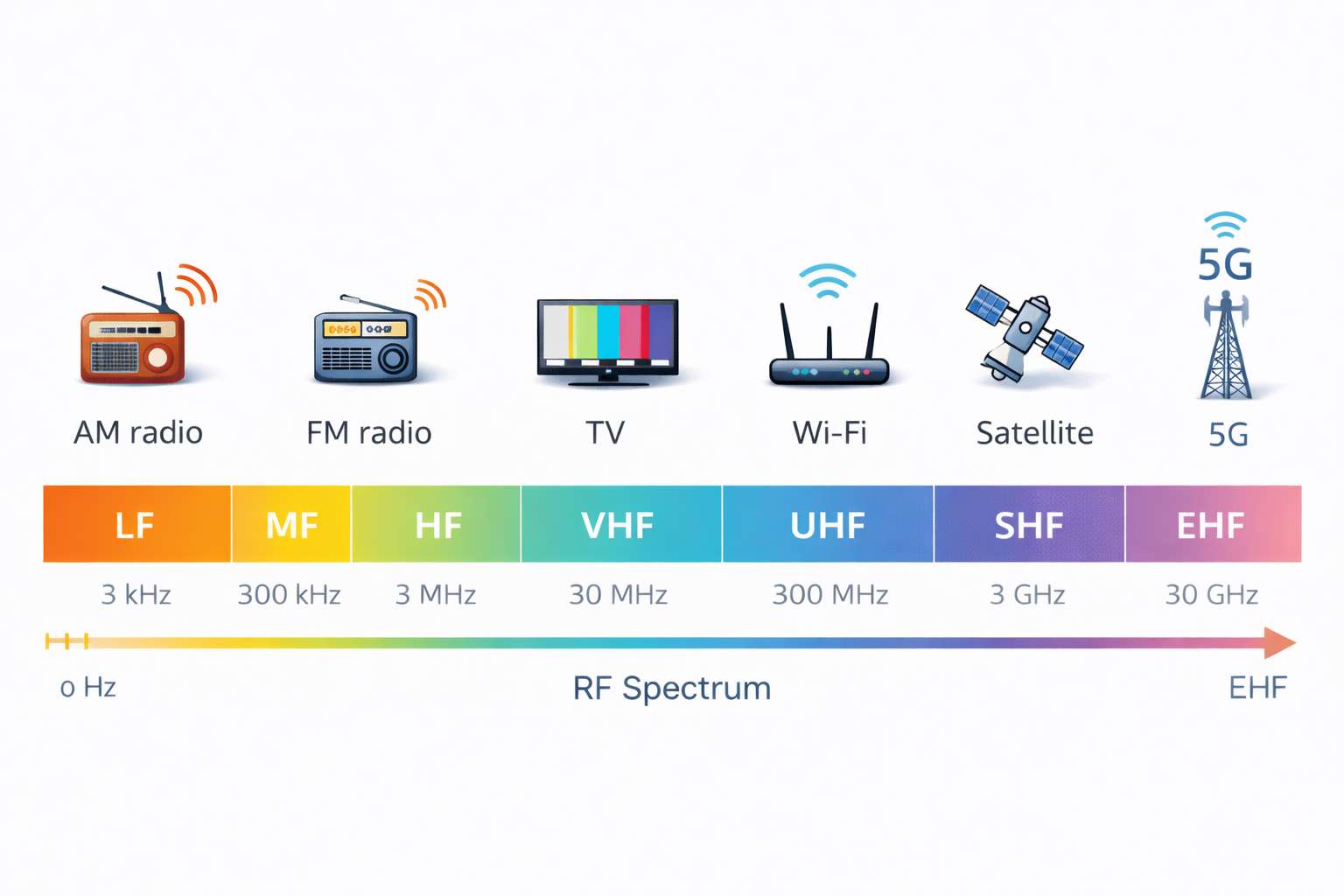

Figure 3. RF Spectrum and Propagation

RF spektrální pásma od LF po EHF

PásmoPřibližný frekvenční rozsahTypické jménoBěžné vlastnosti / Použití
LF30–300 kHzNízká frekvencePozemní vlna, dálková navigace, časové signály
MF300 kHz–3 MHzStřední frekvenceAM vysílání, trochu námořní/letecké
HF3–30 MHzVysoké frekvence / krátkovlnnéIonosférické "nebeské" dálkové rádiové spojení
VHF30–300 MHzVelmi vysoká frekvenceFM rádio, TV, pozemní mobilní zařízení, námořní doprava, letectvo, přímé viditelnosti
UHF300 MHz–3 GHzUltra-vysoká frekvenceTV, mobilní síť, Wi-Fi, RFID a mnoho moderních bezdrátových systémů
SHF3–30 GHzSuper vysoké frekvence / MikrovlnyPoint-to-point spoje, radar, satelit, Wi-Fi, 5G
EHF30–300 GHzExtrémně vysoká frekvence / mmWaveVelmi vysoká kapacita, krátký dosah, úzké svazky, silné ztráty šíření

Obecné trendy

• Dolní pásma (LF, MF, některé HF)

Podporujte pokrytí na delší vzdálenost. Lze použít zemní vlny a nebeské vlny (ionosférický odraz). Často vyžadují větší antény a obvykle podporují nižší datové rychlosti.

• Vyšší pásma (VHF, UHF, SHF, EHF)

Upřednostňujte přímý výhled a kratší vzdálenosti. Podporujte velmi vysoké datové přenosy. Potřebuji přesnější antény, které jsou citlivější na ucpání a déšť.

Šíření RF signálu ve vesmíru

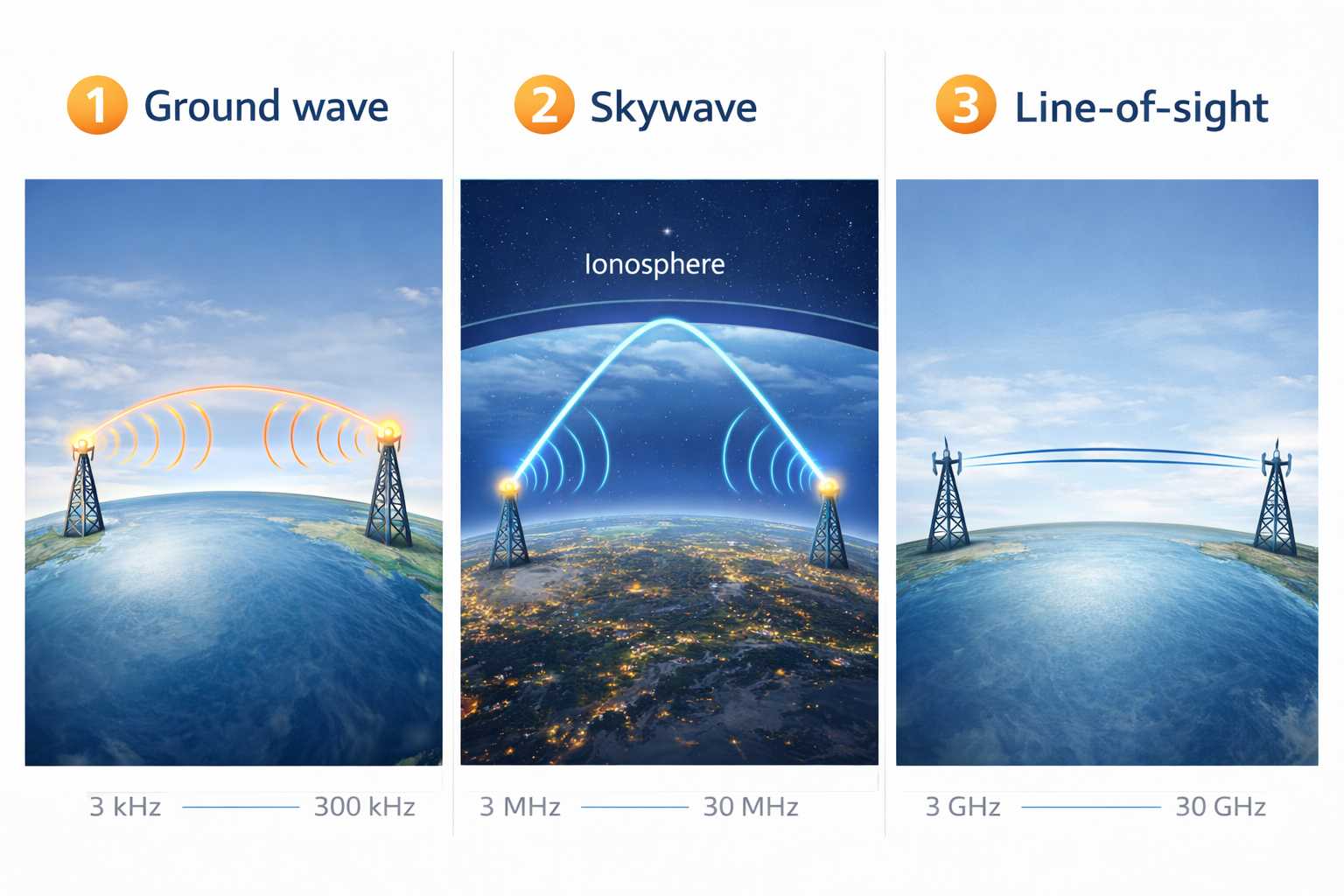

Figure 4. RF Signal Propagation in Space

Šíření zemních vln

• Nejpotřebnější na nižších RF frekvencích.

• Následujte křivku Země místo toho, abyste šli rovně.

• Může dosáhnout za horizont bez nutnosti přímé vizuální cesty.

Šíření vzdušných vln

• Nejčastější v rozsahu vysokých frekvencí (HF), kolem 3–30 MHz.

• Signály jsou ohýbány (lomené) ionosférou a vracejí se směrem k Zemi.

• Může cestovat na velké vzdálenosti tím, že se odráží mezi Zemí a ionosférou.

Šíření podle přímé viditelnosti (LOS)

• Dominantní při vyšších frekvencích, jako jsou VHF, UHF a vyšší.

• Velké pevné objekty mohou signál blokovat nebo oslabovat.

• Nejlépe funguje, když je mezi vysílací a přijímací anténou volná cesta.

Architektura RF systému a tok signálu

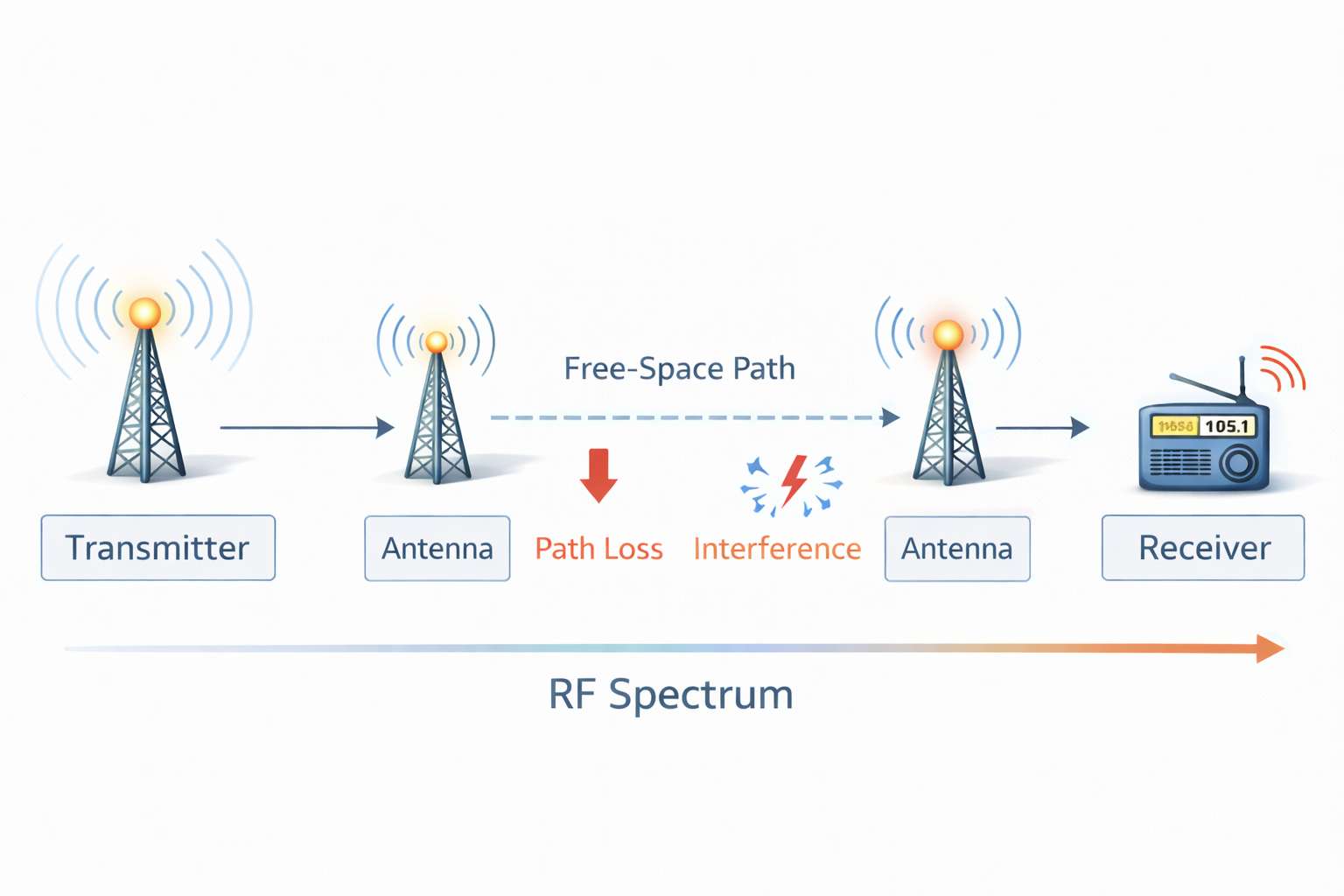

Figure 5. Main parts of a basic RF link

Základní RF komunikační systém zahrnuje několik funkčních bloků, které spolupracují při odesílání a přijímání signálů.

• Vysílač – Generuje RF signál a aplikuje modulaci, aby mohl přenášet užitečné informace.

• Vysílací anténa – Převádí RF proud na elektromagnetické vlny a formuje, jak energie vyzařuje do vesmíru.

• Cesta šíření – RF vlna putuje vzduchem nebo vakuem, kde může oslabit, odrážet se, ohnout nebo rozptylovat.

• Přijímací anténa – Zachytí část procházející elektromagnetické vlny a převede ji zpět na elektrické signály.

• Přijímač – Vybere požadovaný signál, zesílí jej a odstraní modulaci, aby obnovil původní data.

Na kvalitu RF spojení má vliv několik faktorů:

• Síla signálu klesá s vzdáleností kvůli ztrátám cesty

• Fyzické překážky mohou absorbovat nebo odrážet RF energii

• Vícecestné odrazy se mohou spojit a způsobit vyblednutí

• Šum a rušení snižují jasnost signálu

Generování RF signálu

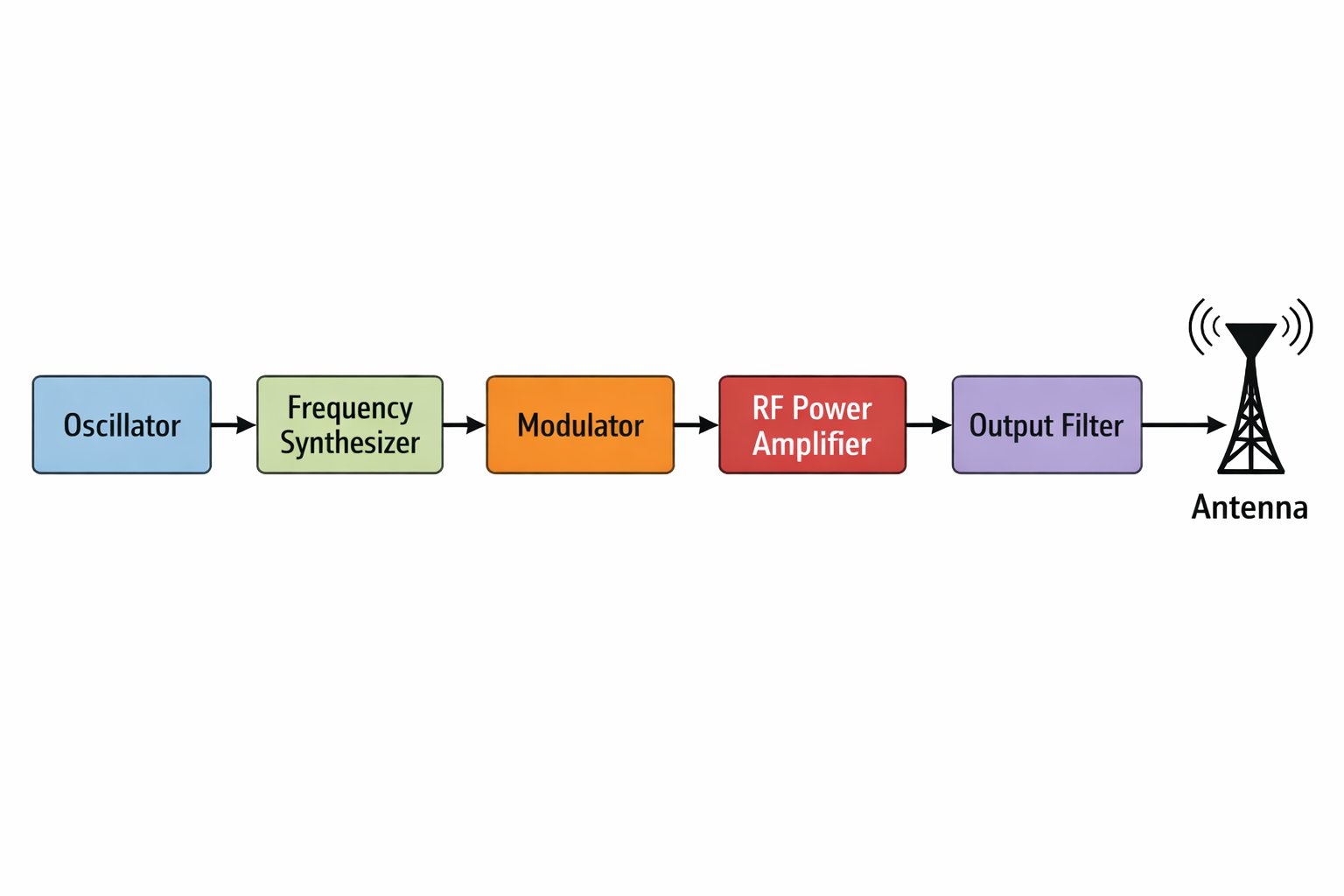

Figure 6. RF Signal Generation

RF vysílače vytvářejí signály prostřednictvím několika hlavních stupňů:

• Generování nosné frekvence – Oscilátory nebo frekvenční syntezátory vytvářejí stabilní RF nosnou vlnu.

• Modulace – Informace se aplikují změnou amplitudy, frekvence nebo fáze nosné.

• Zesílení výkonu – RF zesilovače zvyšují výkon signálu, aby dosáhl požadované vzdálenosti.

• Výstupní filtrování – Filtry odstraňují nežádoucí frekvence a udržují signál v přiděleném pásmu.

Konstrukční cíle RF vysílačů obvykle zahrnují zachování frekvenční stability, snížení nežádoucích spektrálních komponent a dosažení vysoké účinnosti, aby většina vstupního výkonu byla užitečným RF výstupem.

Rádiová frekvenční modulace, šířka pásma a kapacita dat

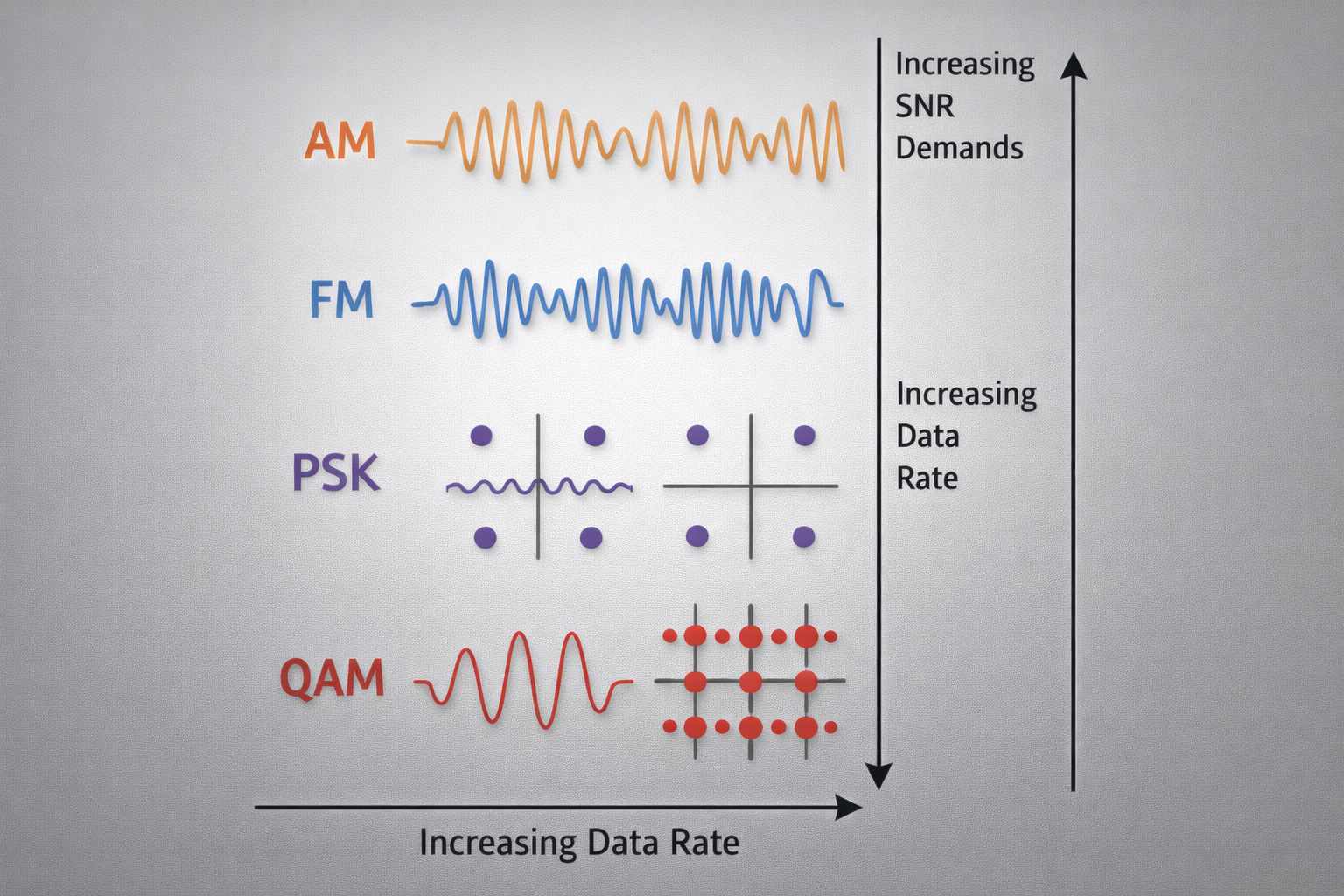

Figure 7. Radio Frequency Modulation, Bandwidth, and Data Capacity

Modulace v RF signálech

Modulace je proces změny nosné vlny tak, aby přenášela informace. V RF systémech má nosná určitou frekvenci a modulace mění jednu nebo více jeho vlastností kontrolovaným způsobem. To umožňuje odesílat hlas, data nebo jiné signály vzduchem a poté je přijímat na přijímači.

Různé typy modulace mění jiné části nosné. Některé mění svou amplitudu, jiné mění frekvenci a některé mění fázi. Pokročilejší schémata kombinují změny v amplitudě i fázi, aby přenesla více dat ve stejném čase.

Tabulka souhrnu modulace

Typ modulaceJaké změny v nosičiBěžné varianty
AM / ASKAmplitudaAM, DSB, SSB, ZEPTEJTE SE
FM / FSKFrekvenceFM, 2-FSK, 4-FSK
PM / PSKFázeBPSK, QPSK
QAMAmplituda a fáze16-QAM, 64-QAM, 256-QAM

Šířka pásma a datová kapacita v rádiových frekvenčních systémech

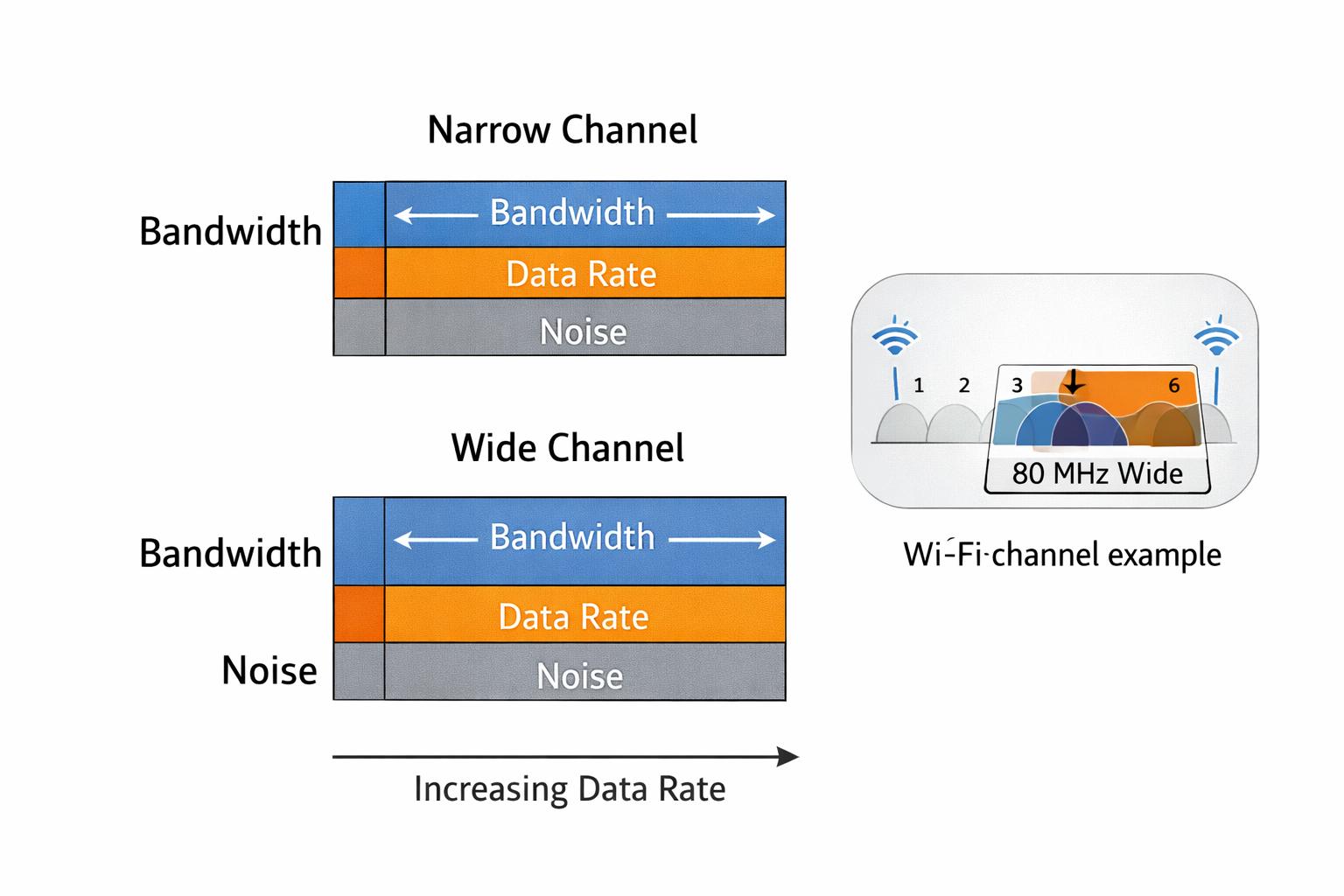

Figure 8. Bandwidth and Data Capacity in Radio Frequency Systems

Šířka pásma je rozsah frekvencí, které signál využívá v rádiovém spektru. Měří se v hertzech (Hz). Větší šířka pásma znamená, že signál pokrývá širší frekvenční rozsah, zatímco menší šířka pásma jej udržuje v užším rozsahu. Několik hlavních faktorů ovlivňuje, kolik užitečných dat může RF systém přenést:

• Šířka pásma kanálu (Hz) – Širší kanály mohou přenášet více informací za jednotku času.

• Efektivita modulace (bity na symbol) - Efektivnější modulace vkládá více bitů do každého symbolu a zvyšuje surovou datovou rychlost.

• Poměr signálu k šumu (SNR) – Určuje, jak složitá může být modulace, než se chyby stanou příliš častými.

• Kódování a korekce chyb – Přidat další bity pro ochranu dat před chybami, čímž se zvyšuje spolehlivost, ale snižuje se čistá datová rychlost.

• Režijní režie a časování protokolu – Řídicí zprávy, hlavičky a čekací doby snižují množství šířky pásma, která zbývají pro skutečná uživatelská data.

Antény a RF přední hardware

RF antény a základy záření

Rezonanční velikost

Mnoho antén má hlavní rozměry přibližně čtvrtinu nebo polovinu vlnové délky (λ/4 nebo λ/2). Vyšší frekvence mají kratší vlnové délky, což umožňuje menší antény a kompaktnější anténní pole.

Zisk a směrovost

Některé antény vysílají energii téměř do všech směrů. Jiní soustředí energii do úzkých paprsků. Vyšší zisk znamená, že anténa je více zaostřená, což může zvýšit sílu signálu v určitých směrech.

Polarizace

Polarizace popisuje orientaci elektrického pole, například vertikální, horizontální nebo kruhové. Sladění polarizace vysílacích a přijímací antén zlepšuje sílu přijímaného signálu.

Záření

Vyzařovací vzor ukazuje, jak silně anténa vysílá nebo přijímá signály různými směry. Je vyžadován pro plánování pokrytí a bodové RF spojení.

RF přenosové linky a přizpůsobení impedance

Řízená impedance

Koaxiální kabely a RF stopy na deskách plošných spojů jsou navrženy tak, aby měly specifickou charakteristickou impedanci, často 50 Ω. Náhlé změny tvaru konektoru, adaptéru nebo stopy mohou změnit impedanci a způsobit odrazy.

Délka řádku versus vlnová délka

Když je délka linky znatelnou zlomkem vlnové délky, stává se jeho vliv na fázi a stojaté vlny nutný. Krátké větve nebo nářezy mohou fungovat jako filtry nebo rezonanční sekce, i když nebyly tak plánovány.

Impedance sladění

Sladění impedance zdroje, vedení a zátěže pomáhá maximalizovat přenos výkonu a snižovat odražený výkon. Mezi stupni jako zesilovače, filtry a antény jsou umístěny sítě pro srovnávací sítě vyrobené z induktorů, kondenzátorů nebo specifických úseků linky.

Reflections a VSWR

Odrazy podél čáry vytvářejí stojaté vlny, které jsou popsány poměrem napětí a stojatých vln (VSWR). Vysoký VSWR znamená špatné sladění a více odraženého výkonu místo toho, aby byl dodán zátěži nebo anténě.

RF kabeláže a konektory v rádiových systémech

Typ kabelu a ztráta

Různé koaxiální kabely mají další ztráty, frekvenční limity a flexibilitu. Kabely s vysokými ztrátami nebo špatným stínem mohou signál oslabit, zejména při vysokých frekvencích nebo při dlouhých trasách.

Kvalita a stav konektorů

Volné, zkorodované nebo špatně sestavené konektory způsobují změny impedance a úniky. To se může projevit jako nestabilní úrovně signálu nebo náhodné rušení.

Konzistence podél cesty

Použití mnoha smíšených adaptérů a stylů konektorů v jedné cestě přináší drobné nesoulady. Společně tyto signály snižují množství signálu, který dosahuje antény nebo přijímače.

RF rušení a elektromagnetická kompatibilita

RF rušení a zdroje šumu

• Spínané zdroje a vysokorychlostní digitální obvody, které vytvářejí ostré elektrické hrany.

• Blízké vysílače pracující na stejných nebo sousedních frekvencích.

• Špatné uzemnění nebo nejasné cesty zpětného proudu, které umožňují šíření šumu po celém systému.

• Netěsnící kabely, poškozené konektory nebo stínění, která nejsou správně připojena.

• Průmyslové zařízení, elektrické motory a některé osvětlovací systémy generující silný elektrický šum.

Techniky ke snížení rušení RF a EMI

• Používejte stíněné kryty s těsnými švy, které blokují nežádoucí záření před vstupem nebo odchodem.

• Přidávat filtry na místech, aby se odstranily nežádoucí frekvenční složky.

• Vybudovat pevné uzemnění a zpětné cesty, aby proudy sledovaly kontrolované trasy místo šíření.

• Udržujte citlivé RF sekce oddělené od hlučných napájecích a digitálních sekcí.

• Vést spoje PCB tak, aby byly RF cesty krátké, impedance řízena a oblasti smyček malé.

Závěr

RF výkon závisí na tom, jak volba spektra, šíření a hardware spolupracují. Nižší pásma mohou dosáhnout dál skrz zemní vlnu nebo nebeskou vlnu, zatímco vyšší pásma více spoléhají na přímou viditelnost a jsou snáze blokovatelná. Základní spojení zahrnuje vysílač, antény, cestu a přijímač, přičemž kvalita je ovlivněna ztrátami, vícecestností a rušením. Modulace, šířka pásma a SNR nastavují kapacitu dat, zatímco sladění, kabeláž, stínění a filtrování pomáhají snižovat problémy.

Často kladené otázky [FAQ]

Co je to blízké pole?

Oblast poblíž antény, kde se pole nechovají jako čistá vyzařovaná vlna.

Co je to vzdálené pole?

Oblast dále od antény, kde signál funguje jako stabilní vlna a s vzdáleností předvídatelně klesá.

Co je to citlivost přijímače?

Nejslabší signál přijímač dokáže správně dekódovat.

Co je plánování frekvencí?

Volba kanálů a rozestupů, aby se systémy navzájem nerušily.

Co je multiplexování?

Odesílání více datových proudů oddělením podle frekvence, času, kódu nebo prostoru.

Co ovlivňuje RF výkon v prostředí?

Déšť, vlhkost, budovy a terén, které přidávají ztráty, vyblednutí nebo ucpání.
