RF vysílače a přijímače: obvody, pásma a modulace

Mar 13 2026
Zdroj: DiGi-Electronics
Procházet: 865

Rádiové (RF) vysílače a přijímače jsou středobodem většiny bezdrátových systémů, přeměňují digitální data na rádiové vlny a zpět. Uvnitř každého malého modulu je celý signálový řetězec: enkodér, RF přední část, anténa a odpovídající přijímačské stupně. Tento článek vysvětluje obvody, modulaci, pásma, architektury, kontroly a chyby a poskytuje informace.

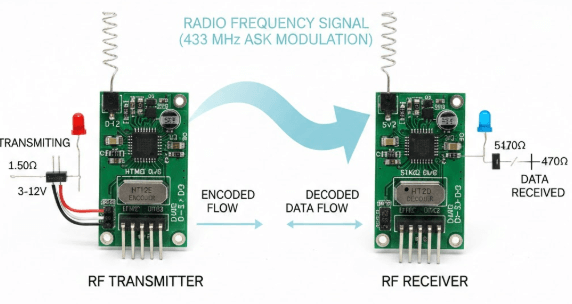

Figure 1. RF Transmitter and Receiver

RF modul a jeho funkce v páru vysílač–přijímač

RF modul je kompaktní systém, který odesílá a přijímá data pomocí rádiových vln mezi 3 kHz a 300 GHz. V typickém uspořádání modul funguje jako pár: RF vysílač, který odesílá kódovaná data, a RF přijímač, který je zachytává a dekóduje.

Mnoho základních RF modulů pracuje na 433 MHz a využívá Amplitude Shift Keying (ASK) k bezdrátovému přenosu digitálních informací. Vysílač převádí sériová data na RF signál a vysílá je anténou rychlostí přibližně 1–10 kbps. Přijímač, naladěný na stejnou frekvenci, zachytí vysílaný signál a obnoví původní data.

RF vysílač: Okruh a tok signálu

Figure 2. RF Transmitter Circuit Diagram

Jednoduchý RF vysílací obvod lze postavit kolem enkodérového integrovaného obvodu HT12E a malého RF vysílacího modulu.

• HT12E přijímá paralelní vstupní signály (D8–D11) a převádí je na kódovaný sériový výstup.

• Tato kódovaná data se objevují na pinu DOUT a jsou odesílána do RF vysílacího modulu.

• RF modul pak vysílá signál přes připojenou anténu.

RF modul je napájen napájením 3–12 V a enkodér i modul sdílejí stejnou zem. Rezistor 1,1 MΩ připojený k oscilátorovým pinům HT12E nastavuje vnitřní hodiny potřebné pro kódování dat. Adresní piny (A0–A7) umožňují párování zařízení nastavením odpovídajících adres vysílač–přijímač. Když je TE pin aktivován, jsou přenášena zakódovaná data.

RF přijímač: Obnova obvodů a signálů

Figure 3. RF Receiver Circuit Diagram

Základní RF přijímač často používá RF modul ASK spárovaný s dekodérovým integrovaným obvodem HT12D.

• RF modul zachytí vysílaný signál přes svou anténu a přeposílá demodulovaná data na DIN pin HT12D.

• Dekodér kontroluje, zda přijatá adresa odpovídá jeho vlastním nastavením adresy (A0–A7).

• Pokud je adresa správná, čip aktivuje své výstupní piny (D8–D11) na základě přenesených informací.

Vnitřní hodiny HT12D nastavuje rezistor o výkonu 51 kΩ připojený k OSC1 a OSC2. Když jsou přijata platná data, pin VT (Valid Transmission) se posune vysoko, čímž se potvrzuje úspěšné dekódování. Celý obvod obvykle pracuje z 5V zdroje, který sdílí přijímací modul a dekodérový integrovaný obvod.

Obecnější RF přijímač následuje tento tok obnovy signálu:

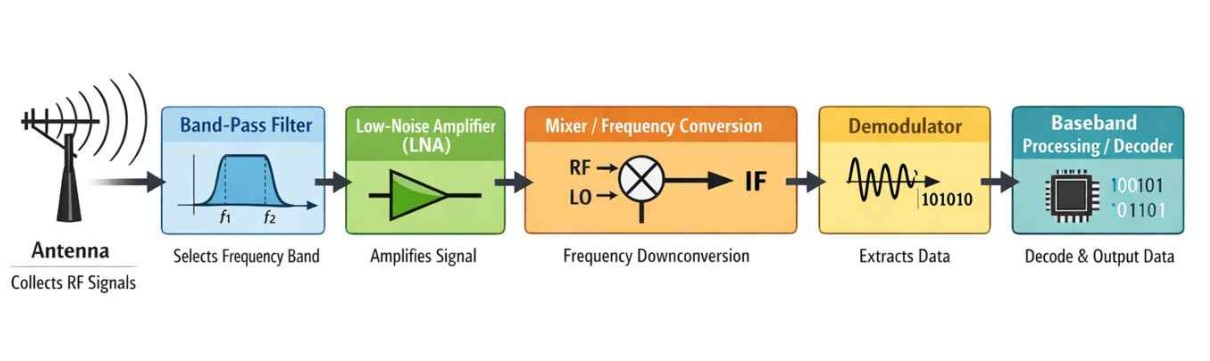

Figure 4. Signal Recovery Process Inside an RF Receiver

• Anténa – Sbírá slabé RF signály ze vzduchu.

• Pásmový průchod – Propouští pouze požadované provozní frekvenční pásmo.

• Zesilovač s nízkým šumem (LNA) – Zesiluje signál s minimálním přidaným šumem.

• Převod mixéru / frekvence – Přesouvá signál na mezipásmovou nebo základní frekvenci.

• Demodulátor – Extrahuje původní data odstraněním RF nosné.

• Zpracování v základním pásmu / dekodér – Provádí dekódování dat a v digitálních systémech může přidat detekci nebo korekci chyb před odesláním čistých dat na výstup.

Modulační techniky v RF vysílačích a přijímačích

Analogová modulace

• AM (amplitudová modulace): Mění výšku (amplitudu) nosné vlny na základě vstupního signálu.

• FM (frekvenční modulace): Mění, jak často se vlna opakuje (její frekvence). FM je odolnější vůči šumu než AM pro mnoho aplikací.

Digitální modulace

• ASK (Amplitude Shift Keying): Přepíná mezi různými amplitudami. Jednoduché a levné, ale citlivější na hluk.

• FSK (Frequency shift Keying): Přepínání mezi různými frekvencemi. Je robustnější než ASK a často se používá v linkách s nízkou datovou rychlostí.

• PSK (Phase Shift Keying): Mění fázi nosné pro lepší spolehlivost a vyšší datové rychlosti.

• QAM (kvadraturní amplitudová modulace): Mění jak amplitudu, tak fázi, aby nesla více bitů na symbol a dosáhla velmi vysokých datových rychlostí, za cenu složitějšího hardwaru a přísnějších požadavků na kvalitu signálu.

Volba modulace ovlivňuje využití spektra, energetickou účinnost a složitost přijímače.

RF frekvenční pásma v systémech TX/RX

PásmoFrekvenční rozsahRole v TX/RX systémech
LF / MFkHz–MHzDálková navigace a nízkorychlostní komunikace
315 / 433 MHz ISMSub-GHzKrátké spojení a základní bezdrátové ovládání
868 / 915 MHz ISMSub-GHzIoT komunikace a dálková telemetrie
2,4 GHz ISMGHzBěžné bezdrátové linky jako Bluetooth a Wi-Fi
5,8 GHz ISMGHzVysokorychlostní bezdrátový a video přenos

Architektury RF modulů a kompromisy ve výkonu

Architektura RF modulů v systémech vysílač–přijímač

• Diskrétní RF systémy – vysílač a přijímač jsou sestaveny jako samostatné moduly. Používejte jednodušší, často levnější elektroniku. Vhodné pro jednosměrné spoje a základní úkoly dálkového ovládání.

• Integrované RF transceivery – Spoj oscilátorů, mixérů, filtrů, zesilovačů a digitální logiky v jednom čipu. Menší, stabilnější a úspornější. Běžné u Wi-Fi, BLE, LoRa, Zigbee, NFC a mnoha moderních IoT zařízení. Volba architektury ovlivňuje cenu, složitost, dosah a flexibilitu.

Hlavní kompromisy ve výkonu

• Citlivost na šum: Nízkošumové zesilovače pomáhají přijímači lépe zachytit slabé signály.

• Selektivita: Dobré filtry blokují nežádoucí frekvence, aby se přijímač mohl soustředit na zamýšlený signál.

• Přenosový výkon: Vyšší výkon zvyšuje dojezd, ale spotřebovává více energie a může překročit regulační limity.

• Sladění antén: Špatné sladění vede k odraženému výkonu, sníženému dosahu a možnému namáhání modulu.

• Podmínky šíření: Překážky, vlhkost a odrazy mohou signál oslabit nebo zkreslit.

• Šířka pásma: Širší šířka pásma podporuje vyšší datové rychlosti, ale zároveň propouští více šumu a rušení.

Aplikace RF vysílačů a přijímačů

Využití RF vysílačů

• Bezdrátové dálkové ovládání

• Rozhlasové stanice

• Wi-Fi routery odesílající data

• GPS zařízení vysílající nebo vyhledávající signály

• Vysílačky a přenosná rádia

• Bezdrátové senzory v domácím a průmyslovém monitoringu

• Bluetooth zařízení posílající krátká data

• Klíče na zamykání a odemykání dveří

Použití RF přijímačů

• Rádia přijímající AM/FM vysílání

• Wi-Fi zařízení přijímající data z routerů

• GPS jednotky přijímající signály ze satelitů

• Dálkově ovládané hračky přijímající příkazy řízení a rychlosti

• Systémy chytré domácnosti přijímající aktualizace senzorů

• Bluetooth sluchátka přijímající audio data

• Bezpečnostní systémy přijímající upozornění z bezdrátových senzorů

• Bezklíčové systémy vstupu do auta přijímají příkazy k odemykání

Na co si zkontrolovat při výběru RF modulů

• Sladění frekvenčního pásma, aby oba moduly pracovaly společně a splňovaly místní předpisy.

• Modulační metoda, která odpovídá požadované datové rychlosti a robustnosti.

• Citlivost přijímače pro zpracování slabších příchozích signálů v požadovaném rozsahu.

• Výstupní výkon, který zůstává v zákonných limitech přenosu a omezeních výkonu a rozpočtu energie.

• Podporovaná datová rychlost, která odpovídá požadavkům na rychlost aplikace.

• Napájení napětí a proud, které pasují k dostupnému zdroji energie.

• Typ antény a konektor kompatibilní s mechanickým a elektrickým designem.

• Očekávání v oblasti pastviny pro otevřené prostory oproti vnitřním nebo zakázaným prostředím.

• Bezpečnostní prvky, jako je vestavěné šifrování nebo jedinečné adresování, pokud je to potřeba.

• Certifikace a dodržování předpisů, aby se předešlo problémům se schvalováním.

Běžné chyby při manipulaci s RF moduly

ChybaPopis
Nesourodé frekvencePoužití vysílačů a přijímačů, které nesdílejí stejné pásmo
Špatné umístění antényUmístění antén blízko kovu nebo uvnitř uzavřených krytů, které oslabují signály
Žádná zemní rovinaPřeskočení správného uspořádání zemní roviny pro stabilní RF provoz
Hlučný zdroj energieNapájení modulů ze zdrojů, které vstřikují nežádoucí elektrický šum
Špatné úrovně napětíAplikace napětí mimo jmenovitý rozsah modulu
Moduly příliš blízkoUmístění TX a RX tak blízko, že je přední část přijímače přetížena
Chybějící filtryVynechání filtrů v oblastech s výraznou interferencí nebo přeplněným spektrem

Závěr

RF vysílače a přijímače tvoří kompletní bezdrátové spojení tvarováním, odesíláním a přestavbou rádiových signálů. Jejich chování závisí na blocích obvodů, jako jsou enkodéry, filtry, zesilovače, mixéry a demodulátory, stejně jako na typu modulace, frekvenčním pásmu, konstrukci antény a výkonových limitech. Zohledněním dosahu, šumu, uspořádání a běžných chyb uvedených výše lze RF moduly aplikovat s větší jistotou a diagnostikovat je, když se v bezdrátových návrzích objeví problémy.

Často kladené otázky [FAQ]

Co ovlivňuje maximální dosah RF modulu?

Dosah závisí na zisku antény, překážkách, úrovni šumu přijímače a zákonných limitech výkonu. Otevřené prostory poskytují delší dosah, zatímco stěny a kov ho snižují.

Potřebují RF moduly přímou viditelnost?

Ne vždy. Nižší frekvence lépe procházejí zdmi, ale silný beton, kov nebo husté objekty mohou signál blokovat nebo oslabovat.

Mění teplota výkon RF?

Ano. Posuny teploty mohou ovlivnit frekvenční stabilitu, zvýšit šum a snížit citlivost, což může zkrátit efektivní rozsah.

Může více RF párů pracovat ve stejné oblasti?

Ano, ale potřebují jiné kanály, rozestupy nebo jedinečné adresy, aby se zabránilo rušení. Systémy frekvenčního skákání lépe zvládají přeplněné prostředí.

Jaký typ antény nejlépe funguje pro jednoduché RF moduly?

Čtvrtvlnové nebo půlvlnové drátové antény fungují dobře, pokud jejich délka odpovídá provozní frekvenci modulu a mají správný referenční bod k zemi.

Proč je stínění užitečné v RF obvodech?

Stínění snižuje příjem šumu a zabraňuje rušení od okolní elektroniky, což pomáhá modulu udržovat stabilní a čistší signál.
