Přepínač bezpečně a kontrolovaně přesouvá zátěž mezi dvěma zdroji energie. Udržuje zdroje oddělené, pomáhá snižovat riziko zpětného toku a podporuje stabilnější přenos energie během výpadků a návratu energie. Tento článek poskytuje informace o tom, jak funguje přepínač na přepínač, jeho hlavní typy, běžné využití, instalaci, bezpečnost a související pojmy.

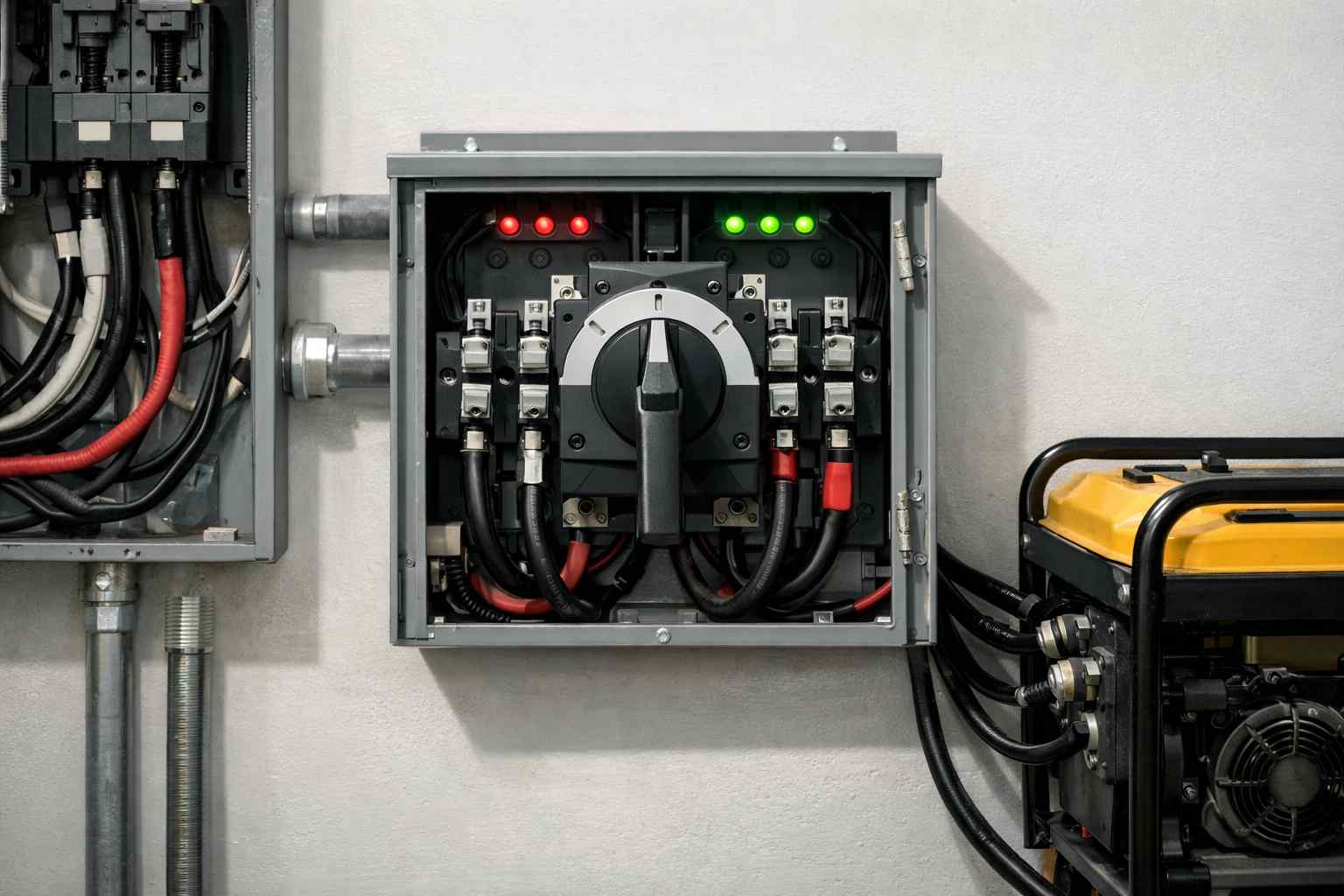

Přehled přepínač
Přepínač je spínací zařízení, které přenáší elektrickou zátěž mezi dvěma zdroji energie, jako je napájecí zdroj a generátor, přičemž tyto zdroje udržuje oddělené od sebe. Používá se k prevenci zpětného přívodu, zlepšení bezpečnosti přenosu a udržení kontinuity napájení během výpadků nebo obnovy zdroje. Přepínací spínače jsou dostupné v manuálním i automatickém typu a používají se v domácnostech, komerčních i průmyslových energetických systémech.
To je základní v systémech, které potřebují záložní zdroj, když není k dispozici hlavní zdroj napájení. Pokud selže běžný zdroj, zátěž může být převedena na jiný zdroj, například generátor nebo alternativní zdroj. To pomáhá udržet dostupnost energie kontrolovaněji.
Přepínač také pomáhá zabránit tomu, aby oba zdroje napájení současně napájeli zátěž. To podporuje bezpečnější provoz, snižuje riziko zpětného toku a pomáhá udržovat stabilnější provoz během výpadků a při návratu normálního proudu.

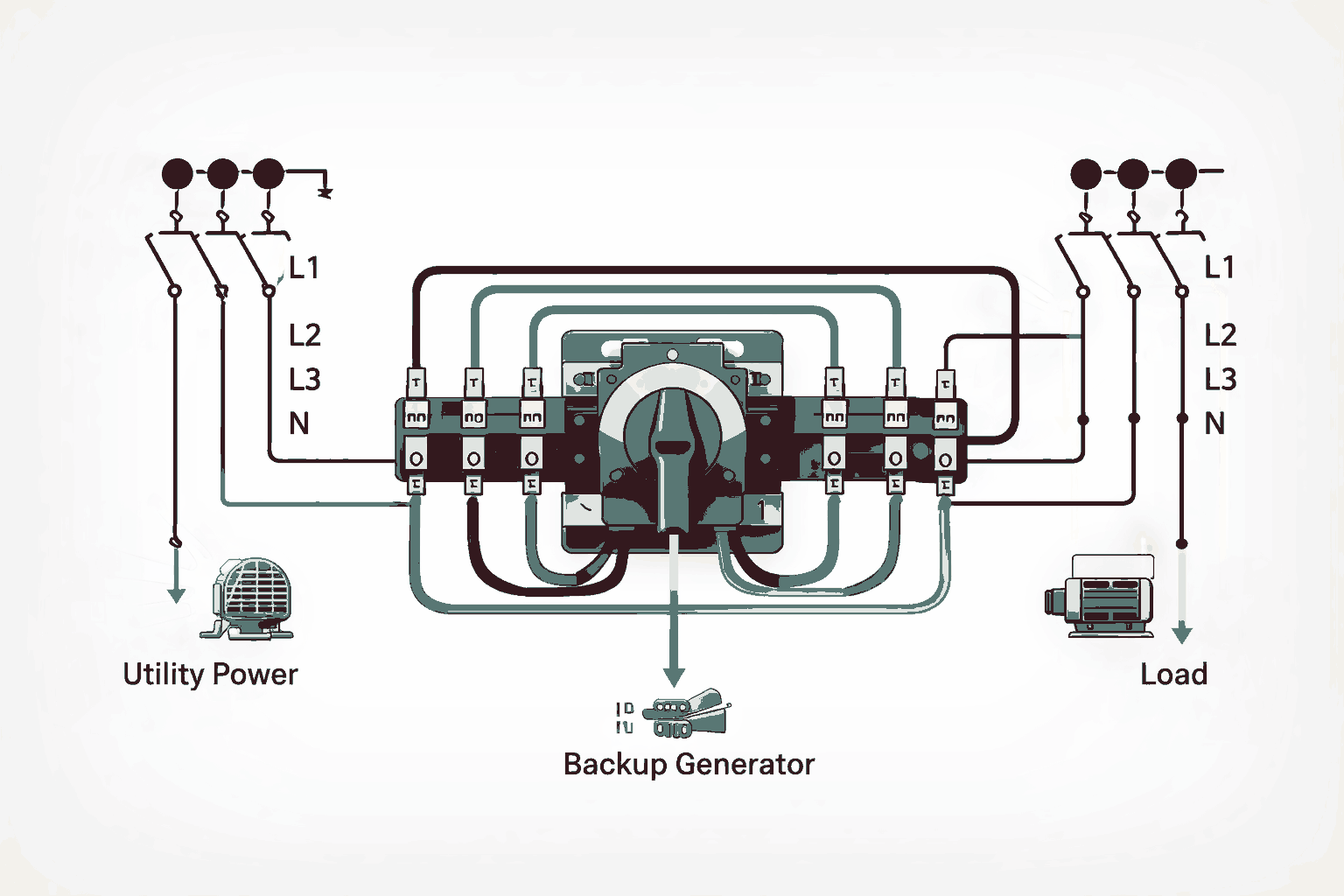

Jak funguje přepínač na přepínač?
Přepínač připojuje jednu zátěž ke dvěma dostupným zdrojům napájení, ale umožňuje pouze jednomu zdroji napájet zátěž v daný okamžik. Ve většině systémů je běžným zdrojem zdroj energie a záložním zdrojem je generátor nebo alternativní zdroj. Během přenosu spínač izoluje jeden zdroj před připojením druhého, což pomáhá snižovat riziko zpětného toku a podporuje bezpečnější přepínání napájení. V automatických systémech kontrolér sleduje stav zdroje a zahajuje přenos, když napětí nebo frekvence překročí povolený rozsah.
Hlavní typy přepínač
Manuální vs automatický přepínač

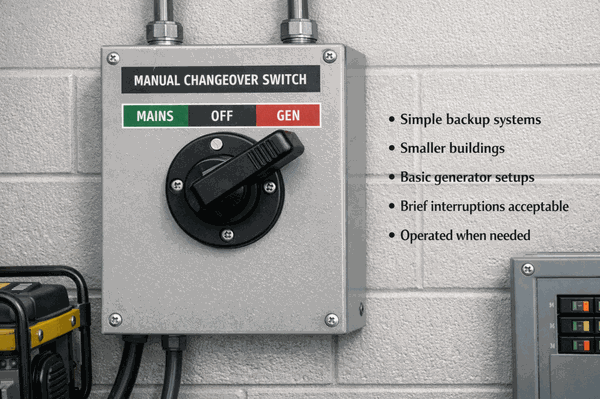

Manuální přepínač vyžaduje, aby člověk přesouval zátěž z jednoho zdroje energie na druhý. Často se používá v menších záložních systémech, jednoduchých instalacích generátorů a na místech, kde je krátké přerušení přijatelné. Jeho struktura je obvykle jednodušší a často se volí pro levnější systémy, které nevyžadují rychlé automatické obnovení.

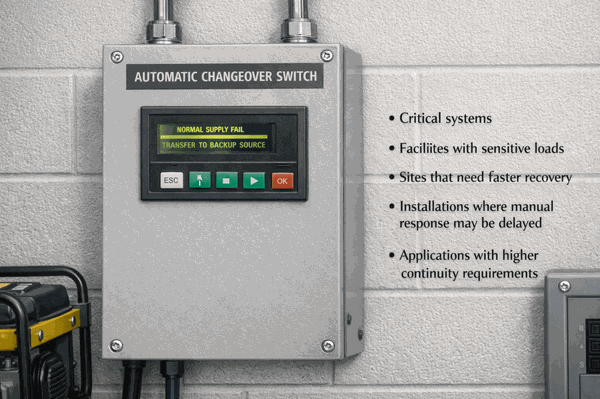

Automatický přepínač monitoruje běžný zdroj energie a přenáší zátěž bez ručního ovládání, když se podmínky napájení stanou nepřijatelnými. Když se běžný zdroj vrátí a zůstane stabilní, spínač může zátěž přenést zpět. Tento typ je vhodnější pro zařízení, která potřebují rychlejší přenos zdrojů, kratší propady a lepší kontinuitu pro nezbytné zátěže. 3.2 Automatický přepínač

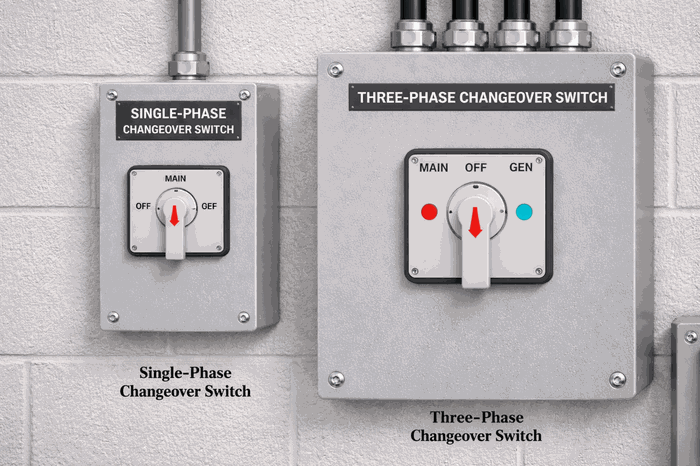

Jednofázové vs třífázové přepínače
Přepínač musí také odpovídat elektrickému systému, který obsluhuje. Jednofázové přepínače se běžně používají v domácnostech, malých kancelářích a dalších systémech s lehčím zatížením, kde se používá jednofázové napájení. Třífázové přepínací spínače se používají ve větších komerčních a průmyslových systémech, které vyžadují třífázové napájení pro výkonnější zařízení a složitější distribuční uspořádání.
Běžné využití přepínač
Přepínací spínače jsou široce používány v energetických systémech, které potřebují přenášet zátěž mezi běžným a záložním zdrojem. Jejich aplikace jsou obvykle rozděleny do rezidenčních, komerčních a průmyslových oblastí v závislosti na typu zátěže, požadavcích na kontinuitu a složitosti systému.
Rezidenční aplikace
V rezidenčních systémech se přepínač běžně používá k přenosu vybraných domácích okruhů z dodávky na záložní generátor během výpadku proudu. Často se instaluje v domácnostech, malých rezidenčních budovách a soukromých záložních instalacích, kde je potřeba bezpečná izolace zdrojů a základní kontinuita dodávky.
Komerční aplikace
V komerčních budovách se výměnné spínače používají k podpoře přenosu energie pro osvětlení, bezpečnostní systémy, kancelářské vybavení, chlazení a další nezbytné služby. Běžně se vyskytují v kancelářích, maloobchodních prostorách, školách, skladech, telekomunikačních zařízeních a podobných zařízeních, kde je potřeba rychlejší a kontrolovanější přechod na záložní napájení.
Průmyslové aplikace
V průmyslových systémech se přepínače používají tam, kde je potřeba vyšší zátěž, třífázové napájení a silnější koordinace s ochrannými zařízeními. Běžně se používají v továrnách, zpracovatelských zařízeních, podpůrných systémech veřejných služeb a dalších zařízeních, kde je třeba záložní přenos energie řešit lépe kontrolovaně a spolehlivě.
Instalace a bezpečnost výměnných spínačů
| Kontrolní bod | Proč na tom záleží |
|---|---|
| Správné připojení ke zdroji a zátěži | Zabraňuje špatným přenosovým cestám a nesprávnému provozu |
| Správné uzemnění | Podporuje bezpečnější řešení chyb |
| Shodné ochranné prostředky | Pomáhá zlepšit koordinaci systému |
| Správná konfigurace pólů a fází | Zajišťuje, že switch odpovídá skutečnému systému |
| Instalace v souladu se standardy | Pomáhá snižovat bezpečnostní a výkonnostní rizika |
Přepínač by měl být zapojen tak, aby byl běžný zdroj, záložní zdroj a odchozí zátěž jasně odděleny a správně identifikovány. Hodnocení spínače, uspořádání pólů, ochranná zařízení a způsob uzemnění by měly odpovídat skutečnému návrhu systému. Před aktivací systému by instalatéři měli ověřit pořadí připojení zdroje, těsnost terminálů, uspořádání fází, stav izolace a koordinaci ochrany. U systémů připojených k generátoru by měla být také zkontrolována metoda přenosu a neutrální uspořádání, aby se zabránilo nebezpečné interakci se zdrojem.
Běžné chyby při výběru a instalaci výměnných spínačů
Volba pouze podle ceny
Výběr vypínače pouze proto, že je levnější, může způsobit problémy, pokud jednotka správně neodpovídá systému. Důležitější je proudový výkon, konfigurace pólů a kompatibilita zdroje než samotná cena.
Ignorování koordinace ochrany a uzemnění
Správně hodnotící spínač může stále fungovat špatně, pokud nejsou koordinována ochranná zařízení, uzemnění a konfigurace zdroje. Dobrá koordinace pomáhá podporovat bezpečnější a stabilnější provoz.
Špatné plánování instalace
Špatné plánování může vést k chybám připojení, nebezpečné interakci se zdrojem a sníženému výkonu. Před instalací spínače by mělo být zkontrolováno uspořádání instalace a kompatibilita systému.
Přepínač vs přepínač
Pojmy přepínač a přepínač se často používají zaměnitelně v elektrických systémech, protože oba označují zařízení, které přenáší zátěž z jednoho zdroje energie na druhý, přičemž oba zdroje zůstávají oddělené. V obou případech je zátěž připojena pouze k jednomu zdroji najednou, což pomáhá snížit nebezpečné překryvy zdrojů a riziko zpětného přívodu.
V praxi se přenosový přepínač často používá jako širší pojem v záložních energetických systémech, produktových katalozích a technické dokumentaci. Přepínač obvykle popisuje stejnou základní funkci přenosu zdroje, i když někteří výrobci jej používají častěji pro jednodušší nebo ručně ovládaná spínací uspořádání.
Pro výběr je méně důležité jméno než skutečné specifikace zařízení. Mezi užitečnější body pro srovnání patří to, zda je spínač manuální nebo automatický, zda je navržen pro jednofázové nebo třífázové systémy, počet pólů, jmenovitý proud, odolnost vůči zkratu, požadavky na neutrální spínače a kompatibilitu zdroje.
Protože terminologie se liší podle dodavatele a regionu, je lepší hodnotit přepínač podle funkce a hodnocení, nikoli pouze podle štítku. Ať už se zařízení nazývá přepínač nebo přepínač, mělo by odpovídat elektrickému systému, způsobu přenosu a podmínkám instalace.
Závěr
Přepínač pomáhá řídit přenos energie mezi běžným a záložním zdrojem, přičemž oba zdroje zůstávají oddělené. Jeho výkon závisí na správném sladění systému, správném způsobu přenosu, vhodných hodnotách, bezpečné instalaci a dobré koordinaci s uzemňujícími a ochrannými zařízeními. Pochopení jeho provozu, typů, použití, potřeb instalace, běžných chyb a souvisejících pojmů poskytuje jasný a úplný přehled o tématu.
Často kladené otázky [FAQ]
Může přepínač fungovat bez přerušení napájení?
Některé mohou snížit přerušení, ale mnohé přenášejí zátěž s krátkou přestávkou. To záleží na typu spínače a nastavení systému.
Potřebuje přepínač přepínač testování?
Ano. Testování pomáhá potvrdit, že spínač správně přenáší a funguje správně, když je to potřeba.
Potřebuje přepínač na výměnu údržbu?
Ano. Pravidelné kontroly pomáhají odhalit uvolněné spoje, opotřebení, usazování nečistot a problémy s přenosem.
Záleží na typu pouzdra?
Ano. Kryt by měl odpovídat instalačnímu prostředí, aby pomohl chránit spínač před prachem, vlhkostí a dalšími podmínkami.
Může přepínač podporovat vzdálené monitorování?
Někteří ano. To závisí na konstrukci spínače a na tom, zda jsou zahrnuty monitorovací nebo řídicí funkce.
Kdy by měl být přepínač výměny vyměněn?
Měl by být vyměněn, když se projeví opotřebení, poškození, přehřátí, nespolehlivý přenos nebo jiné známky špatného provozu.
