Společný režim sytiče ovládá nežádoucí elektrický šum a zároveň umožňuje průchod běžných signálů. Jeho funkce závisí na tom, jak reaguje odlišně na proudy ve společném módu a diferenciálním režimu. Tento článek vysvětluje jeho princip, skutečné chování, konstrukci a praktické využití.

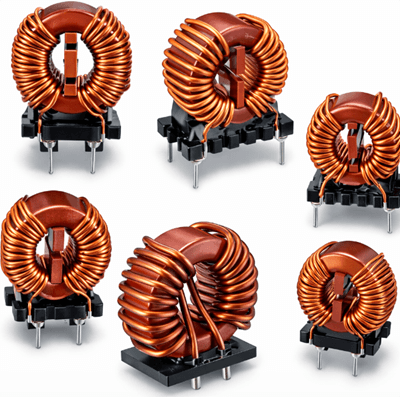

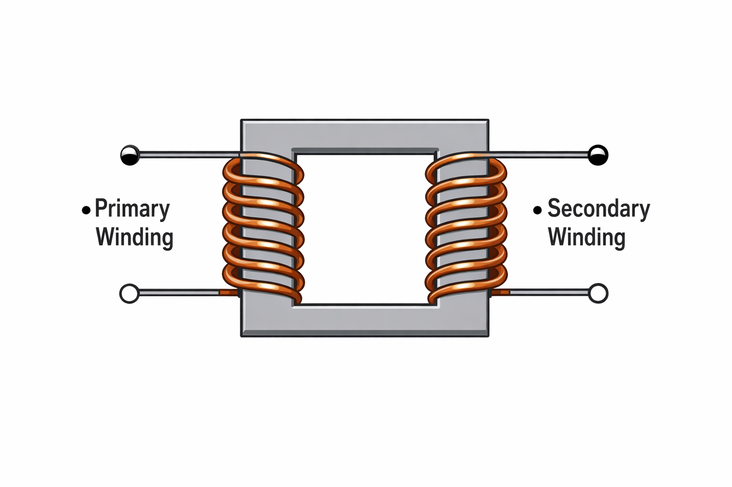

Co je to běžný režim škrcení?
Společný režim tlumiče je pasivní indukční součástka se dvěma nebo více vinutími na stejném magnetickém jádru. Blokuje šum ve společném módu, což je nežádoucí proud tečející stejným směrem na více vodičích, přičemž umožňuje průchod zamýšleného diferenciálního signálu s minimálním efektem. Je široce používán ke zlepšení elektromagnetické kompatibility (EMC), snížení rušení a podpoře stabilního provozu v napájecích a signálových obvodech.

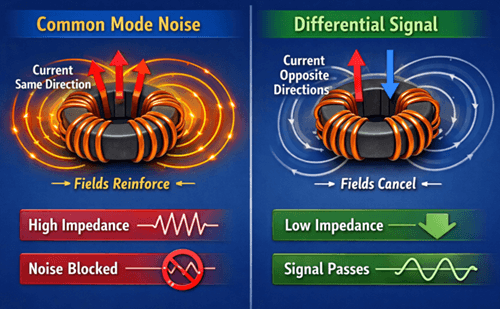

Jak funguje běžný režim škrtění
Společný režim tlumiče zpracovává proudy různě podle jejich směru. Když šum společného módu proudí stejným směrem oběma vinutími, magnetická pole se navzájem posilují. To zvyšuje magnetický tok v jádru a vytváří vysokou impedanci, která blokuje nežádoucí šum. Když proudí diferenciální proudy, pohybují se opačnými směry. Jejich magnetická pole se ruší, takže sytič nabízí zamýšlenému signálu velmi nízkou impedanci. Toto ideální chování umožňuje sytiči blokovat šum ve společném módu a zároveň propouštět normální diferenciální signály s minimálním rušením.
| Funkce | Společný režim | Diferenciální mód |
|---|---|---|
| Současný směr | Stejný směr | Opačný směr |
| Magnetická interakce | Pole posilují | Pole se ruší |
| Odezva škrcení | Vysoká impedance | Nízká impedance |
| Vliv na signál | Potlačeno | Obvykle přichází |

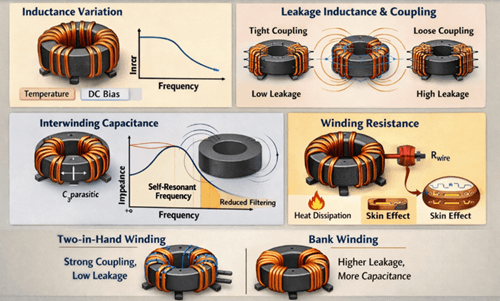

Neideální a frekvenčně závislé chování
Za ideálních podmínek by sytič se společným režimem poskytoval stabilní indukčnost bez ztrát napříč všemi frekvencemi. V reálném provozu se jeho výkon mění podle konstrukčních detailů, parazitických prvků a frekvence. Tlumicí mechanismus se chová jako kombinace indukčnosti, odporu a kapacity. Kvůli tomu se jeho impedance mění s frekvencí a jeho filtrační výkon je omezen na užitečný provozní rozsah.
Indukčnost
Indukčnost závisí hlavně na materiálu jádra a počtu závitů vinutí. Vyšší permeabilita a více závitů obecně zvyšuje indukčnost, ale hodnota při skutečném použití zůstává zcela konstantní. Může se měnit s teplotou, provozní frekvencí a stejnosměrným předpětím, což ovlivňuje, jak sytič funguje za různých podmínek.
Vazebný faktor a úniková indukčnost
Faktor vazby ukazuje, jak efektivně se magnetický tok vytvořený jedním vinutím sdílí s druhým. Silná vazba zlepšuje potlačení šumu ve společném módu, zatímco nedokonalá vazba vytváří únikovou indukčnost. Tato úniková indukčnost je ovlivněna uspořádáním vinutí a může ovlivnit chování obvodu, zejména při vyšších frekvencích. V některých případech může také přispívat k rezonanci v kombinaci s parazitní kapacitou.
Kapacita navíjení
Kapacita propletení vzniká z těsně rozmístěných vinutí. Při nízkých frekvencích je jeho vliv minimální, ale při vyšších frekvencích je významnější. Interaguje s indukčností a vytváří samorezonanční frekvenci, neboli SRF. Za tímto bodem účinnost tlumiče jako filtru klesá a nemusí již poskytovat zamýšlené potlačení šumu.
Odpor vinutí
Odpor vinutí je odpor drátu použitého v sytiči. Způsobuje ztrátu energie, tvorbu tepla a pokles napětí během provozu. Současně může tento odpor poskytovat určité tlumení, což může pomoci snížit rezonanční efekty. Jeho efektivní hodnota také roste při vyšších frekvencích kvůli efektu kůže, kdy proud má tendenci proudit blízko povrchu vodiče.
Metody vinutí a jejich dopad
Metoda vinutí má silný vliv na kvalitu vazby, únikovou indukčnost a kapacitu.
• Při navijání dvou rukou jsou dráty navíjeny současně, což zlepšuje spojení a pomáhá udržet vyvážený výkon. Tato metoda obvykle poskytuje nižší únikovou indukčnost, ale je složitější a nákladnější na výrobu.
• Při navíjení na svalu jsou vinutí umístěna zvlášť, což usnadňuje a zvýhodňuje výrobu. Toto uspořádání však obvykle vyžaduje vyšší únikovou indukčnost a kapacitu, což může snižovat výkon při vyšších frekvencích.

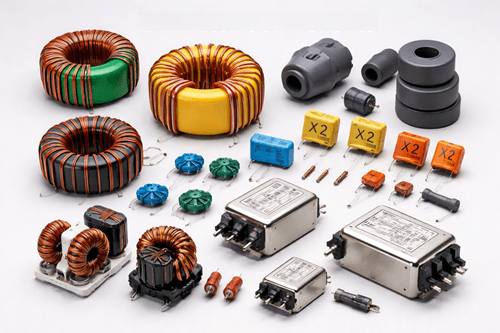

Typy sytičů v běžném režimu
Tlumiče se společným režimem lze klasifikovat podle způsobu montáže, konstrukce jádra, stylu vinutí a použití.

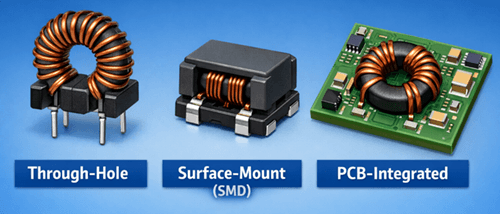

Podle způsobu montáže
| Typ | Nejlepší využití | Klíčová výhoda |
|---|---|---|
| Průchod | Napájecí obvody a aplikace s vysokým proudem | Silná mechanická podpora a spolehlivost |
| Povrchová montáž (SMD) | Kompaktní a automatizované sestavy | Malé velikosti a vhodné pro velkosériovou výrobu |
| Integrované s PCB | Návrhy s omezeným prostorem | Snižuje počet komponent a zlepšuje efektivitu rozvržení |

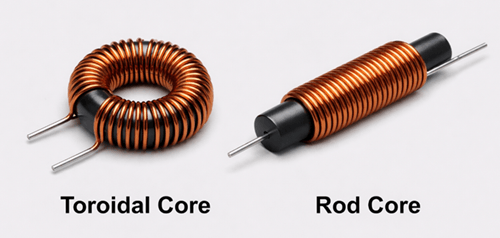

Podle základní struktury
| Typ | Nejlepší využití | Klíčová výhoda |
|---|---|---|
| Toroidální jádro | EMI-citlivé systémy | Nízký únikový tok a silné magnetické zadržení |
| Jádro tyče | Jednoduché, levné návrhy | Snadná konstrukce a základní filtrační schopnosti |

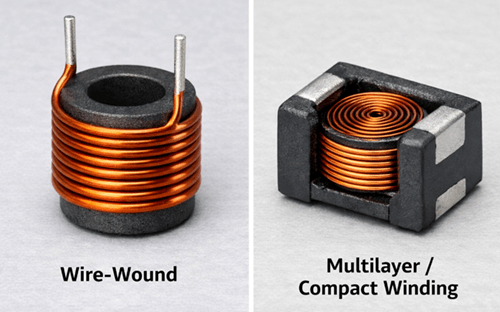

Stylem Winding
| Typ | Nejlepší využití | Klíčová výhoda |
|---|---|---|
| Drátem navinuté | Filtrování výkonu a obecné aplikace | Vysoká indukčnost a schopnost zvládání proudu |
| Vícevrstvé / kompaktní vinutí | Vysokofrekvenční a kompaktní obvody | Zmenšená velikost s kontrolovanými parazitickými účinky |

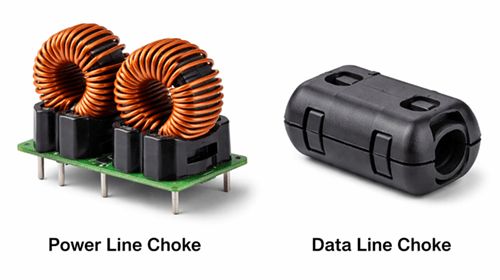

Podle aplikace
| Typ | Nejlepší využití | Klíčová výhoda |
|---|---|---|
| Tlumicí proud | Filtrování síťových a napájecích zdrojů | Zvládá vysoký proud a nízkofrekvenční šum |
| Záškrt datové linky | Vysokorychlostní signální linky (USB, Ethernet) | Zachovává integritu signálu při snižování šumu |

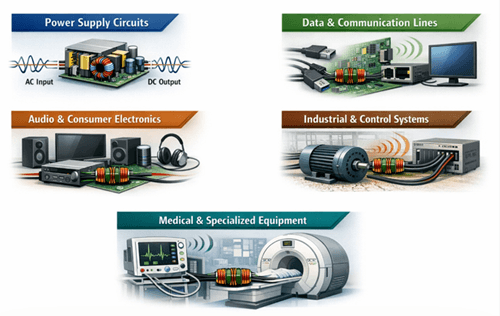

Aplikace sytičů se společným režimem
Napájecí obvody
Potlačit vysokofrekvenční šum ve společném módu generovaný přepínáním přechodů. To zabraňuje šíření šumu přes vstupní a výstupní linky a pomáhá splnit požadavky EMI.
Datové a komunikační linky
Snižte šum ve společném režimu způsobený vnějším rušením a nerovnováhou signálu. To pomáhá udržovat integritu signálu a snižuje elektromagnetické záření v rychlých rozhraních, jako jsou USB a Ethernet.
Audio a spotřební elektronika
Omezte šum způsobený napájecími zdroji a blízkými elektronickými obvody. To snižuje nežádoucí rušení, které může ovlivnit čistotu a stabilitu signálu.
Průmyslové a řídicí systémy
Řídicí šum produkovaný motorovými pohony, spínacími zařízeními a dlouhými kabelovými vedeními. To zlepšuje stabilitu systému a snižuje rušení mezi propojenými zařízeními.
Lékařské a specializované vybavení
Minimalizujte vedený a vyzařovaný šum v citlivých systémech. Stabilní filtrování je důležité tam, kde je vyžadována přísná elektromagnetická kompatibilita a nízká úroveň rušení.

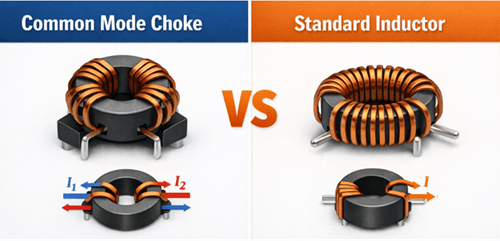

Společný režim sytiče vs standardní induktor
| Aspekt | Společný režim škrtení | Standardní induktor |
|---|---|---|
| Struktura | Vícenásobné spřažené vinutí | Jednovinutí |
| Funkce | Potlačuje šum ve společném režimu | Ovládá aktuální změny |
| Magnetické chování | Rušení/posilování pole | Jediná magnetická odezva |
| Aplikace | EMI filtrování | Ukládání a filtrování energie |
Běžné problémy, chyby a řešení problémů
Správný výběr a umístění jsou důležité. Mnoho problémů s výkonem vzniká z nesprávných předpokladů nebo přehlédnutých faktorů.
• Výběr na základě indukčnosti místo impedance
• Ignorování frekvenčně závislého chování
• Provoz nad samorezonanční frekvencí
• Překročení jmenovitého proudu
• Špatné umístění v obvodu
• Slabé postupy rozvržení PCB
Běžné problémy a jak je řešit:
• Potlačení slabého šumu: Kontrola impedance při frekvenci šumu a umístění
• Saturace jader: Snižte proud nebo zvolte sytič s vyšším hodnocením
• Přehřívání: Zkontrolujte odpor, proud a proudění vzduchu
• Selhání vysokých frekvencí: Často způsobeno kapacitou nebo provozem v blízkosti SRF
• Zkreslení signálu: Může být způsobeno únikovou indukčností nebo nesprávným výběrem
Závěr
Společný režim sytvice snižuje nežádoucí šum a zároveň umožňuje průchod běžných signálů. Jeho výkon závisí na magnetickém chování, frekvenční odezvě a konstrukčních detailech. Při výběru je třeba zohlednit skutečné faktory, jako jsou parazitní účinky a provozní podmínky.
Často kladené otázky [FAQ]
Co se stane, když je sytič se společným režimem nainstalován špatným směrem?
Většina běžných sytičů je symetrická, takže orientace obvykle neovlivňuje výkon. Nesprávné pinové připojení v některých konstrukcích však mohou snížit účinnost filtrace nebo způsobit nerovnováhu, zejména u aplikací s vysokými frekvencemi nebo citlivými signály.
Může sytič se společným režimem snížit hluk diferenciálního režimu?
Je navržen především pro šum ve společném módu, ale malé množství diferenciálního šumu může být ovlivněno únikovou indukčností. Tento efekt je obvykle omezený a není spolehlivý pro specializované diferenciální filtrování.
Jak poznáte, že selhává sytič ve společném režimu?
Mezi běžné příznaky patří zvýšená hladina hluku, neočekávané přehřívání, snížená kvalita signálu nebo viditelné poškození. V některých případech výkon klesá spíše kvůli stárnutí jader nebo opakovanému tepelnému zatížení než úplnému selhání.
Je možné použít více sytičů společného režimu v jednom obvodu?
Ano, více sytičů lze použít na různých místech pro efektivnější kontrolu hluku. Často jsou umístěny na vstupu, výstupu nebo mezi stupni, aby se zabránilo šíření šumu po celém systému.
9,5 Jaký je rozdíl mezi impedanci a indukčností u sytiče se společným režimem?
Indukčnost popisuje vlastnost cívky při nízkých frekvencích, zatímco impedance ukazuje, jak tlumič odolává šumu v rámci frekvenčního rozsahu. Pro potlačení šumu je impedance na cílové frekvenci důležitější než samotná indukčnost.
