Transformátory musí být testovány za podmínek co nejblíže skutečnému provozu, aby bylo možné přesně vyhodnotit jejich výkon. Sumpnerův test, známý také jako test back-to-back, umožňuje dvěma identickým transformátorům pracovat za simulovaných podmínek plného zatížení bez nutnosti velkého vnějšího zatížení. Pomáhá určit ztráty železa, mědi, účinnost, regulaci napětí a chování při zahřívání. Tento článek poskytuje informace o jeho fungování, nastavení obvodu, postupu a výpočtech.
Přehled Sumpnerova testu
Sumpnerův test, známý také jako test back-to-back, je praktická metoda testování transformátoru za simulovaných podmínek plného zatížení bez externího zatížení. Používá se k určení základních hodnot výkonu, jako jsou ztráty železa, ztráty mědi, účinnost, regulace napětí a chování při zahřívání.
V tomto testu jsou připojeny dva identické transformátory tak, že mezi nimi cirkuluje proud při plné zátěži, zatímco napájení poskytuje pouze tolik energie potřebné k pokrytí ztrát. Díky tomuto uspořádání je Sumpnerův test užitečný i tehdy, když by přímé zatížení bylo drahé, neefektivní nebo nepraktické.
Proč je Sumpnerův test ekonomický pro velké transformátory
U velkých transformátorů je přímé zatížení často neekonomické, protože je potřeba velké vnější zatížení, které pohltí plný výstupní výkon během testu. To vede k vysokému plýtvání energií, vyšším nákladům a složitějším testovacím uspořádáním. Sumpnerův test se tomu vyhýbá tím, že vytváří podmínky plného zatížení a zároveň odebírá pouze tolik energie potřebné k pokrytí ztrát transformátoru. To z něj činí praktickou a ekonomickou metodu testování transformátorů s velkou kapacitou.

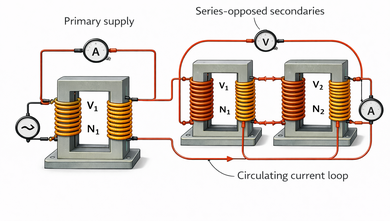

Základní principy Sumpnerova testu

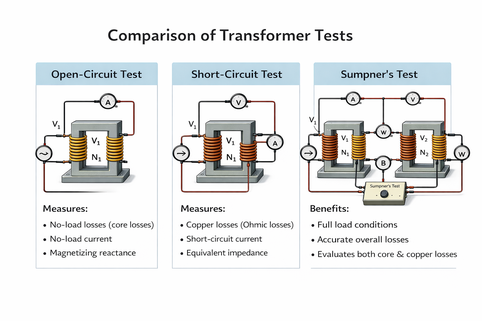

Sumpnerův test reprodukuje téměř plné provozní podmínky tím, že dva identické transformátory zažívají současně jmenovité napětí a jmenovitý proud, zatímco napájení vykazuje pouze celkové ztráty. Když jsou primární transformátory napájeny na jmenovité napětí, oba transformátory vyvinou normální jádrový tok, takže dochází ke ztrátě železa jako při běžném provozu. Když je jmenovitý proud cirkulován vinutími, vzniká také ztráta měděné zátěže při plném zatížení. Tímto způsobem test simuluje skutečné provozní podmínky přesněji než testy otevřeného obvodu a zkratu prováděné samostatně.

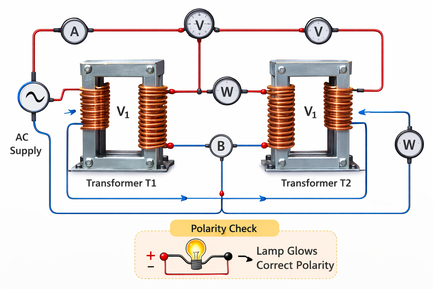

Požadavky a nastavení obvodu Sumpnerova testu
Požadavky a nastavení obvodu Sumpnerova testu
Hlavní požadavky pro Sumpnerův test
Pro přesné výsledky vyžaduje Sumpnerův test dva transformátory se stejným jmenovitým parametrem, stejným poměrem napětí, správnou polaritou a přesně odpovídajícími impedanci a provozními charakteristikami.
Standardní nastavení obvodu Sumpnerova testu
Ve standardním uspořádání jsou primární vinutí obou transformátorů zapojena paralelně přes jmenovité napájení, takže oba pracují na jmenovitém napětí. Sekundární vinutí jsou spojena v sériové opozici. Do sekundární smyčky je poté vstřikováno nastavitelné nízké napětí, které cirkuluje jmenovitý proud. Měřicí přístroje jsou připojeny k zaznamenávání aplikovaného napětí, oběhového proudu a údajů z wattmetrů během testu.
Kontrola polarity v Sumpnerově testu
Před začátkem testu je nutné pečlivě zkontrolovat sekundární spojení. Pokud je napětí přes volné svorky sériově zapojených sekundár téměř nulové, polarita je správná a protikladné spojení je správné. Pokud je naměřené napětí přibližně dvojnásobkem jmenovitého sekundárního napětí, je spojení nesprávné a svorky musí být před pokračováním testu přeuspořádány.
Postup a odečty měřičů v Sumpnerově testu
Před zahájením testu zkontrolujte všechny přístrojové spoje a potvrďte správnou polaritu sekundárních vinutí. Poté aplikujte jmenovité napětí na primární vinutí obou transformátorů. Za těchto podmínek oba transformátory pracují na jmenovitém toku a wattmetr na primární straně W1 měří kombinované ztráty železa obou transformátorů.
Poté vstřikujte malé nastavitelné napětí do sekundární smyčky přes regulační transformátor. Postupně zvyšujte toto vstřikované napětí, dokud sekundární ampérmetr neukáže jmenovitý proud při plném zatížení. V tomto bodě wattmetr W2 měří kombinované ztráty mědi při plném zatížení obou transformátorů.
Pokud má být pozorována tepelná výkonnost, lze test pokračovat delší dobu za stejných podmínek. Zaznamenané hodnoty se pak používají k určení ztrát, účinnosti, regulace napětí a chování transformátorů při nárůstu teploty při simulovaném provozu při plném zatížení.
| Přístroj | Co měří |
|---|---|
| Primární voltmetr | Jmenovité vstupní napětí |
| Primární ampérmetr | Celkový proud bez zátěže obou transformátorů |
| Wattmetr W1 | Kombinovaná ztráta železa/jádra obou transformátorů |
| Sekundární ampérmetr | Oběžný proud při plném zatížení |
| Sekundární voltmetr | Sekundární podmínka pro polaritu a testování |
| Wattmetr W2 | Kombinovaná ztráta mědi při plném zatížení obou transformátorů |

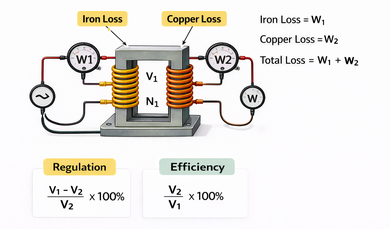

Výpočty výkonu ze Sumpnerova testu
Výpočet ztrát v Sumpnerově testu
Pokud:
• W1 = kombinovaná ztráta železa u obou transformátorů
• W2 = kombinovaná ztráta mědi při plném zatížení obou transformátorů
Pak pro jeden transformátor:
• Ztráta železa na transformátor = W1 / 2
• Ztráta mědi při plném zatížení na transformátor = W2 / 2
Tyto dvě hodnoty představují hlavní ztráty za normálních provozních podmínek a slouží k dalšímu hodnocení výkonu.
Účinnost a regulace napětí v Sumpnerově testu
Pokud jeden transformátor dodává výstup:
Výstup = V2 × I2 × cosφ
pak účinnost při plném zatížení je:
Účinnost = Výstup / (Výstup + ztráta železa + Ztráta mědi při plném zatížení)
Použitím hodnot získaných z testu to vypadá:
Účinnost = Výstup / [Výstup + (W1 / 2) + (W2 / 2)]
Při zátěžovém zlomku x se ztráta mědi mění přibližně jako x², takže:
Účinnost při x zátěži = Výstup při x zátěži / [Výstup při x zátěži + (W1 / 2) + x²(W2 / 2)]
To umožňuje odhadovat účinnost při různých úrovních zatížení a účincích.
Regulace napětí ze Sumpnerova testu
Sumpnerův test neměří regulaci napětí přímo pomocí zátěžové banky, ale poskytuje potřebná data o ztrátách pro odhad výkonu při plném zatížení. V praxi se regulace napětí obvykle určuje pomocí ekvivalentního odporu a reaktance získaných z testovacích dat transformátoru. Z tohoto důvodu je Sumpnerův test především ceněn pro realistické hodnocení ztrát a zahřívání, zatímco regulace se běžně odhaduje z odpovídajících ekvivalentních parametrů.
Výhody, omezení a aplikace Sumpnerova testu
Výhody Sumpnerova testu
• Umožňuje testování za téměř plného zatížení bez velkého vnějšího zatížení
• Současně způsobuje ztrátu železa i ztráty mědi při plném zatížení
• Umožňuje pozorování při nárůstu teploty za realistických provozních podmínek
• Spotřebovává mnohem méně vstupního výkonu než přímé zatížení
• Poskytuje více praktických údajů o výkonu než samostatné testy otevřeného a zkratového obvodu
Hlavní omezení
• Vyžaduje dva transformátory se stejným jmenovitým a napěťovým poměrem
• Vyžaduje správnou polaritu a přesně odpovídající impedance charakteristiky
• Může vést k nepřesným podmínkám cirkulačního proudu, pokud nejsou oba transformátory dobře sladěny
Aplikace Sumpnerova testu
• Vyžaduje dva transformátory se stejným jmenovitým a napěťovým poměrem
• Vyžaduje správnou polaritu a přesně odpovídající impedance charakteristiky
• Může vést k nepřesným podmínkám cirkulačního proudu, pokud nejsou oba transformátory dobře sladěny
Závěr
Sumpnerův test je účinná metoda pro hodnocení výkonu transformátoru za simulovaných podmínek plného zatížení. Když je mezi dvěma identickými transformátory cirkulován jmenovitý proud, dochází ke ztrátám železa i mědi současně, zatímco zdroj poskytuje pouze tolik energie potřebné k jejich pokrytí. To umožňuje přesné měření účinnosti, regulace napětí a chování při zahřívání. Díky své úsporné činnosti se test Back-to-Back stále používá při testování transformátorů.
Často kladené otázky [FAQ]
Proč se v Sumpnerově testu používají dva transformátory?
K cirkulaci proudu při plné zátěži mezi nimi, zatímco napájení poskytuje pouze tolik energie potřebné pro ztráty.
Může Sumpnerův test používat neidentické transformátory?
Nejlépe se provádí s transformátory, které mají stejný výkon, poměr napětí a podobnou impedanci, aby byly výsledky přesné.
Jaké transformátory se testují pomocí Sumpnerova testu?
Používá se hlavně pro transformátory střední a velké kapacity, kde je přímé zatížení nepraktické.
Jaké bezpečnostní kontroly jsou potřeba před zahájením Sumpnerova testu?
Ověřte správnou polaritu, zkontrolujte připojení přístrojů a postupně zvyšujte vstřikované napětí.
9,5 Jak dlouho může Sumpnerův test trvat?
Může běžet dlouhou dobu, protože napájecí výkon se rovná pouze ztrátám transformátoru.
Jak se hodnocuje nárůst teploty v Sumpnerově testu?
Ztráty železa i mědi nastávají současně, což vytváří tepelné podmínky podobné těm v reálném provozu.
